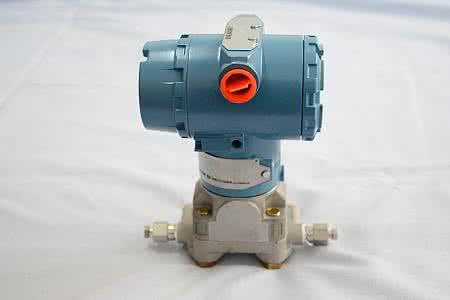

罗斯蒙特压力变送器3051系列变送器的工作原理 罗斯蒙特3051C压力变送器调试方法

发布日期:2017-12-09

  罗斯蒙特压力变送器3051系列变送器是根据电磁感应定律,按JB/T9248-1999标准制造,用于测量管道中导电液体的体积流量,如水、污水、泥浆、矿浆、酸、碱、盐液体及食品浆液等。在石油化工、矿冶、煤炭、水利工程给排罗斯蒙特压力变送器3051系列变送器是根据电磁感应定律,按JB/T9248-1999标准制造,用于测量管道中导电液体的体积流量,如水、污水、泥浆、矿浆、酸、碱、盐液体及食品浆液等。在石油化工、矿冶、煤炭、水利工程给排水、污水处理等行业中广泛应用。

  罗斯蒙特压力变送器3051TG工作原理:工作时,高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液,接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件,其位移随所受压而变化(对于GP差压变送器,大气压如同施加在传感膜片的低压侧一样)。AP绝压变送器,低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸(0.1毫米),且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流,电压或数字HART(高速可寻址远程发送器数据公路)输出信号。、

  罗斯蒙特3051C压力变送器调试方法

  罗斯蒙特压力、温度、液位和流量测量技术可缩短项目执行周期,并降低成本支出。在仪表的全寿命周期内,可以帮助客户提高正常运行时间、降低发电成本、最大限度得减少燃料成本,并增强环保性。

  罗斯蒙特的3051C压力变送器工作原理:

  罗斯蒙特的3051C压力变送器工作时,高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液,接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件,其位移随所受压而变化(对于GP表压变送器,大气压如同施加在传感膜片的低压侧一样)。AP绝压变送器,低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸(0.1毫米),且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流,电压或数字HART(高速可寻址远程发送器数据公路)输出信号

  常规差压变送器的校准

  先将阻尼调至零状态,先调零点,然后加满度压力调满量程,使输出为20mA,

  在现场调校讲的是快,在此介绍零点、量程的快速调校法。调零点时对满度几乎没有影响,但调满度时对零点有影响,在不带迁移时其影响约为量程调整量的1/5,即量程向上调整1mA,零点将向上移动约0.2mA,反之亦然。例如:输入满量程压力为100Kpa,

  该读数为19.900mA, 调量程电位器使输出为19.900+(20.000-19.900)*1.25=20.025mA.

  量程增加0.125mA,则零点增加1/5*0.125=0.025.

  调零点电位器使输出为20.000mA.

  零点和满量程调校正常后,再检查中间各刻度,看其是否超差?必要时进行微调。然后进行迁移、线性、阻尼的调整工作。

  以下是相关提问:

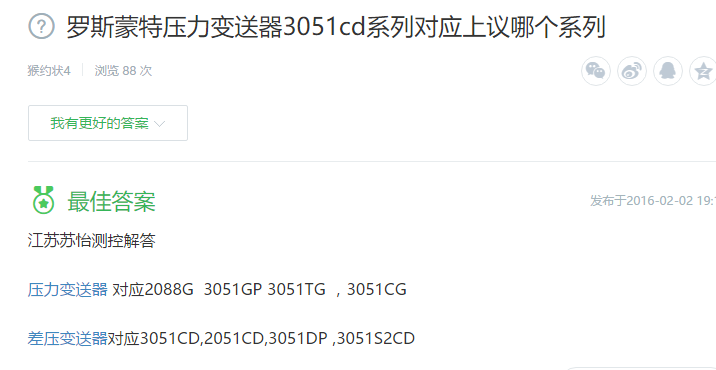

  1、罗斯蒙特压力变送器3051cd系列对应上议哪个系列

  压力变送器 对应2088G 3051GP 3051TG ,3051CG差压变送器对应3051CD,2051CD,3051DP ,3051S2CD

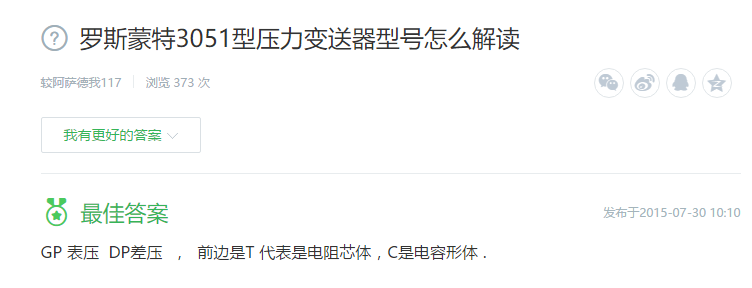

  1、罗斯蒙特3051型压力变送器型号怎么解读

  GP 表压 DP差压 , 前边是T 代表是电阻芯体,C是电容形体
