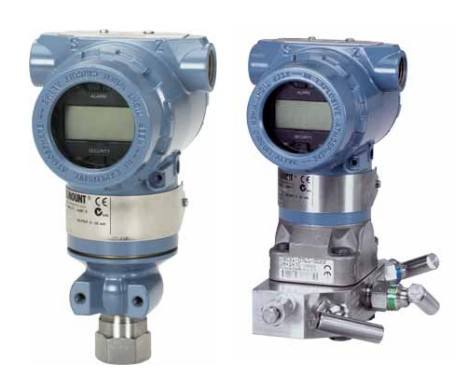

3051压力变送器内部阻片的结构 如何正确的安装罗斯蒙特变送器
阐发仪器仪表财产发展方向仪器仪表产品的高科技化,必将成为今后仪器仪表产品科技与财富的发展干流,微电子技能、计较机技能、紧密呆板技能、高密封技能、特种加工技能、集成技能、薄膜技能、采集技能、生物技能等高新技能获得了迅猛发展。压力变送器内金属电阻应变片的内部结构。
压力变送器是电阻应变片的结构暗示图,它由基A体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。依照不同的用场,电阻应变片的阻值可以由筹划者筹划,但电阻的取值范围应过细:阻值太小,所需的驱动电流太大,同时应变片的发热致使本身的温度过高,不同的环境中使用,使应变片的阻值变化太大,输出零点漂移明显,调零电路过于复杂。而电阻太大,阻抗太高,抗外界的电磁干扰本事较差。一般均为几十欧至几十千欧左右。
压力变送器内金属电阻应变片的内部结构就A是文中的情势了,这一背景和形式,不断地向仪器仪表提出了更高、更新、更多的哀求,如哀求速度更快、灵敏度更高、稳定性更好。
如何正确的安装罗斯蒙特变送器?
罗斯蒙特变送器为获效得最好的丈量果,应细致斟酌以下环境:
1.冬日产生冰冻时,安置在室外的压力变送器必须采压力取防冻步伐,防止引压口内的液体因结冰体积收缩,导至传感器毁坏。
2.丈量液体压力时,变送器的安置地位应防止液体的打击(水锤征象),以避免传感器过压毁坏。
3.接线时,将电缆穿过防水讨论(附件)或绕性管并拧紧密封螺帽,以防雨水等经由过程电缆渗漏进变送器壳体内。
4.防备残余在导管内沉积
5.丈量液体压力时,取压口应开在流程管道侧面,以免积淀积渣。
6.丈量气体压力时,取压口应开在流程管道顶端,而且压力变送器也应安置在流程管道上部,以便积累的液体容易注入流程管道中。
7.导压管应安置在温度颠簸小之处
8.丈量蒸汽或别的低温介质时,需接加缓冲管(盘管)等冷凝器,不该使变送器的事情温度跨越极限。
9.防备压力变送器与腐化性或过热的介质打仗
罗斯蒙特变送器精确安置和防护可以包管压力变送器的利用结果。
以下是相关网友提问:
3051压力变送器的内阻值是多少?
1.精度:优于0.5% ;
2.非线性失真:优于 0.5%;
3.额定工作电压:+24V±20% ,极限工作电压:≤35V ;
4.电源功耗:静态4mA,动态时相等与环路电流,内部限制25mA+10%;
5.额定输入:5A ......1KA(38个规格);
6.穿孔穿芯圆孔直径:8、9、12、20、25、30mm;
7.输出形式:两线制DC4~20mA;
8.输出电流温漂系数:≤50ppm/℃;
9.:≤ 100mS;
10.输入/输出绝缘隔离强度:>AC3000V、1min、1mA;
11.输出:RL=V+-10V/0.02 (Ω );
注:(1)标准V+24V时为700Ω;
(2)RL=250Ω 转换1~5V的电阻 + 两根传输线路总铜阻。
12.输入:30倍1min;
13.输出过流限制保护:内部限制25mA+10%;
注:(1)国际标准输出过流限制保护:内部限制25mA+10%;
(2)可按客户要求定制:内部限制22mA+10%,24mA+10% 。
14.两线端口瞬态感应雷与TVS抑制保护能力:TVS抑制35A/20ms/1.5KW;
15.两线端口设置有+反接保护;
16.输出电流设置有长时间短路保护限制;内部限制25mA+10%;
17.工作环境: -40℃-80℃,10%-90%RH;
18.贮存温度: -50℃-85℃;
19.执行标准:GB/T13850-1998;
20.系列型号,规格,接线示意图,产品外形,产品照片,安全注意事项。
八.能举例说明某品牌工业级别的0.5级精度的主要特点有哪些吗?
1.专为电力自动化50/60Hz测量而设计的真有效值;
2.采用单匝穿孔穿芯式结构,将电流互感器和电流变送器两部分组合为一体化设计;
3.具有6大全面保护功能:
(1)、输入过载保护;
(2)、输出过流限制保护;
(3)、输出电流长时间短路保护;
(4)、两线制端口瞬态感应雷与浪涌电流TVS抑制保护;
(5)、工作电源过压极限保护≤35V;
(6)、工作电源反接保护。
4.两线制输出接线是当前模拟量串口中最先进的输出方式,具有6大优点;
(1)、不易受寄生热电偶和沿电线电阻压降和温漂的影响,可用非常便宜的更细的双绞线导线;
(2)、在电流源输出电阻足够大时,经磁场耦合感应到导线环路内的电压,不会产生显著影响,因为干扰源引起的电流极小,一般情况利用双绞线就能降低干扰;
(3)、电容性干扰会导致接收器电阻有关误差,对于4-20mA两线制环路,接收器电阻通常为250Ω(取样Uout=1~5V)这个电阻小到不足以产生显著误差,因此,可以允许的电线长度比电压遥测系统更长更远;
(4)、各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接,不因电线长度的不等造成精度的差异;
(5)、将4mA用于零电平,使判断输送线开路或传感器损坏(0mA状态)十分方便。
(6),在两线输出口容易增设防浪涌,防雷器件,有利于安全防雷防爆。
5.原副边高度绝缘隔离;
6.高可靠性,高稳定性,高性价比;
7.特别适用发电机、电动机、低压配电柜、空调、风机、路灯等负载电流的智能监控系统。
8.超低功耗,单只静态时0.096W,满量程功耗为0.48W,输出电流内部限制功耗为0.6W。 所以说有很多种电阻,如果您想继续了解,可以在百度百科里查询
2、罗斯蒙特3051型压力变送器型号怎么解读
GP 表压 DP差压 , 前边是T 代表是电阻芯体,C是电容形体 .
