罗斯蒙特3051C压力变送器的调试校准方法

　　一.准备工作

　　我们知道差压变送器在应用中是与导压管相连接的，通常的做法，需要把导压管和差压变送器的接头拆开，再接入压力源进行校准。这样是很麻烦的，并且工作和劳动强度大，最担心的是拆装接头时把导压管扳断或出现泄漏问题。我们知道不管什么型号的差压变送器，其正、负压室都有排气、排液阀或旋塞;这就为我们现场校准差压变送器提供了方便，也就是说不用拆除导压管就可校准差压变送器。对差压变送器进行校准时，先把三阀组的正、负阀门关闭，打开平衡阀门，然后旋松排气、排液阀或旋塞放空，然后用自制的接头来代替接正压室的排气、排液阀或旋塞;而负压室则保持旋松状态，使其通大气。压力源通过胶皮管与自制接头相连接，关闭平衡阀门，并检查气路密封情况，然后把电流表(电压表)、手操器接入变送器输出电路中，通电预热后开始校准。

　　二.常规差压变送器的校准

　　先将阻尼调至零状态，先调零点，然后加满度压力调满量程，使输出为20mA,

　　在现场调校讲的是快，在此介绍零点、量程的快速调校法。调零点时对满度几乎没有影响，但调满度时对零点有影响，在不带迁移时其影响约为量程调整量的1/5，即量程向上调整1mA，零点将向上移动约0.2mA,反之亦然。例如:输入满量程压力为100Kpa,

　　该读数为19.900mA, 调量程电位器使输出为19.900+(20.000-19.900)*1.25=20.025mA.

　　量程增加0.125mA，则零点增加1/5*0.125=0.025.

　　调零点电位器使输出为20.000mA.

　　零点和满量程调校正常后，再检查中间各刻度，看其是否超差?必要时进行微调。然后进行迁移、线性、阻尼的调整工作。

　　三.智能差压变送器的校准

　　用上述的常规方法对智能变送器进行校准是不行的，因为这是由HART变送器结构原理所决定了。因为智能变送器在输入压力源和产生的4-20mA电流信号之间，除机械、电路外，还有微处理芯片对输入数据的运算工作。因此调校与常规方法有所区别。*

　　实际上厂家对智能变送器的校准也是有说明的，如ABB的变送器，对校准就有:“设定量程”、“重定量程”、“微调”之分。其中“设定量程”操作主要是通过LRV.URV的数字设定来完成配置工作，而“重定量程”操作则要求将变送器连接到标准压力源上，通过一系列指令引导，由变送器直接感应实际压力并对数值进行设置。而量程的初始、最终设置直接取决于真实的压力输入值。但要看到尽管变送器的模拟输出与所用的输入值关系正确，但过程值的数字读数显示的数值会略有不同，这可通过微调项来进行校准。由于各部分既要单独调校又必需要联调，因此实际校准时可按以下步骤进行:,

　　1.先做一次4-20mA微调，用以校正变送器内部的D/A转换器，由于其不涉及传感部件，无需外部压力信号源。

　　2.再做一次全程微调，使4-20mA、数字读数与实际施加的压力信号相吻合，因此需要压力信号源。

　　3.最后做重定量程，通过调整使模拟输出4-20mA与外加的压力信号源相吻合，其作用与变送器外壳上的调零(Z)、调量程(R)开关的作用完全相同。

　　有的人认为，只要用HART手操器就可改变智能变送器量程，并可进行零点和量程的调整工作，而不需要输入压力源，但这种做法不能称为校准，只能称为“设定量程”。真正的校准是需要用一台标准压力源输入变送器的。因为不使用标准器而调量程(LRV、URV)不是校准，忽略输入部分(输入变送器的压力)来进行输出调节(变送器的转换电路)不是正确的校准。再者压力、差压检测部件与A/D转换电路、电流输出的关系并不对等，校准的目的就是找准三者的变化关系。强调一点:只有对输入和输出(输入变送器的压力、A/D转换电路、环路电流输出电路)一齐调试，才称得上是真正意义上的校准。

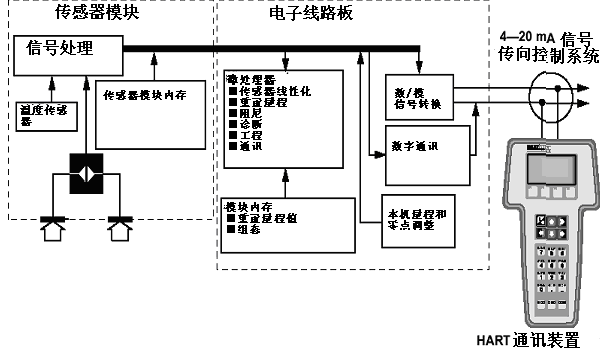

　　罗斯蒙特3051压力变送器工作原理及结构

　　3051 型变送器主要部件为传感器模块和电子元件外壳。传感器模块包括充油传感器系统(隔离膜、充油系统和传感器)以及传感器电子元件。传感器电子元件安装在传感器模块内并包括一温度传感器(电阻式测试检测器)、储存模块和电容/数字信号转换器(C/D 转换器)。来自传感器模块的电子信号被传输到电子元件外壳中的输出电子元件。电子元件外壳包括输出电子线路板(微处理器、储存模块、数字/模拟信号转换器或 D/A 转换器)、本机零点及量程按钮和端子块。

　　因为 3051C 型变送器设计压力适用于隔离膜，当油偏离中心膜时，改变电容信号。然后该电容信号在 C/D 转换器中被转换成数字信号。随后微处理器从电阻式温度检测器和 C/D 转换器中获取信号并计算出正确的变送器输出。随后，该信号被送到 D/A 转换器，D/A 转换器将信号转换回模拟信号并在4-20 mA 输出上叠加 HART 信号。

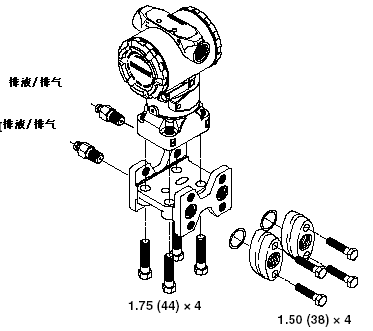

　　3051 型变送器结构图

表压/绝压变送器

　　2.2 3051 型变送器参数设置

　　HART 通讯装置快捷键序列

　　功能                               快捷键序列

　　报警和饱和电平                     1， 4， 2， 7

　　模拟输出报警类型                  1， 4， 3， 2， 4

　　触发模块控制                      1， 4， 3， 3， 3

　　触发操作                          1， 4， 3， 3， 3

　　自定义表头组态                    1， 3， 7， 2

　　自定义表头值                       1， 4， 3， 4， 3

　　阻尼                              1， 3， 6

　　日期                               1， 3， 4， 1

　　描述符                             1， 3， 4， 2

　　数/模转换微调（4-20 mA 输出）     1， 2， 3， 2， 1

　　禁止本机量程/零点调整              1， 4， 4， 1， 7

　　现场装置信息                     1， 4， 4， 1

　　全量程微调                       1， 2， 3， 3

　　键盘输入— 重置量程                1， 2， 3， 1， 1

　　本机零点及量程控制               1， 4， 4， 1， 7

　　回路测试                         1， 2， 2

　　传感器下限微调                   1， 2， 3， 3， 2

　　信息                             1， 3， 4， 3

　　表头选项                         1， 4， 3， 4

　　请求前导符数                      1， 4， 3， 3， 2

　　地址查询                         1， 4， 3， 3， 1

　　查询多站式变送器                   左箭头， 4， 1， 1

　　#FormatImgID_4# 量程值                           1， 3， 3

　　重置量程                         1， 2， 3， 1

　　可变刻度数/模微调（4-20 mA 输出） 1， 2， 3， 2， 2

　　自检（变送器）                   1， 2， 1， 1

　　传感器信息                       1， 4， 4， 2

　　传感器温度                        1， 1， 4

　　传感器微调点                      1， 2， 3， 3， 5

　　状态                               1， 2， 1， 1

　　#FormatImgID_5# 标牌                              1， 3， 1

　　#FormatImgID_6# 换算函数（设置输出类型）          1， 3， 5

　　变送器安全（写保护）              1， 3， 4， 4

　　模拟输出微调                       1， 2， 3， 2

　　#FormatImgID_7# 单位（过程变量）                  1， 3， 2

　　传感器上限微调                   1， 2， 3， 3， 3

　　零点微调                           1， 2， 3， 3， 1

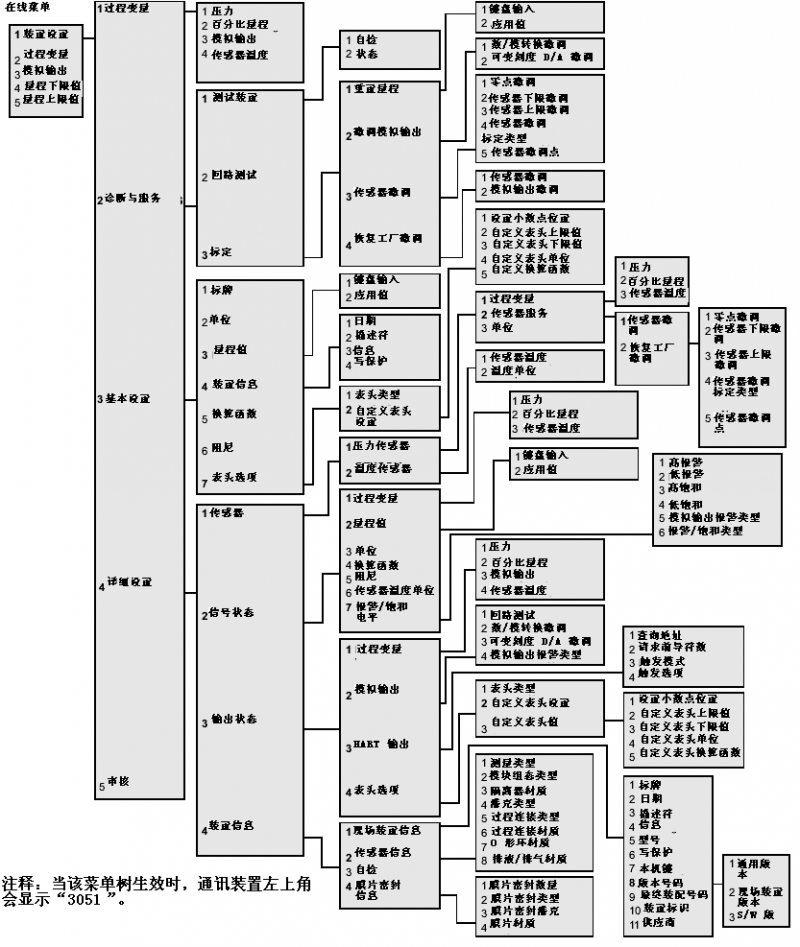

　　3051 型 HART 通讯装置菜单树

3.1 3051变送器常见异常

　　故障                             纠正措施

　　变送器毫安读数为零检验信号端子是否接通电源

　　检查电源线的极性是否接反

　　检验端子电压是否处于 10.5 至 42.4 V dc 之间

　　检查开放式二极管是否与测试端子交叉

　　变送器不能用 HART 通讯装置通讯检验输出是否在 4 和 20 mA 之间或是否为饱和电平

　　检验变送器的 DC 电源是否清洁（峰值与峰值之间最大 AC 噪音为 0.2 伏）

　　检查回路电阻，最小为 250 欧姆 （电源电压 —变送器电压/回路电流）

　　检查单元地址是否正确

　　变送器毫安读数高或低检验所施加的压力

　　检查 4 和 20 mA 量程点

　　检验输出不在报警状态

　　检验是否需要 4 - 20 mA 输出微调

　　变送器对所施加的压力变化没有响应检查测试设备

　　检查引压管线或阀组是否阻塞

　　检验所施压力是否在 4 和 20 mA 设置点之间

　　检验输出不在报警状态

　　检验变送器不在回路测试模式

　　数字压力变量读数低或高检查测试设备 （检验精度）

　　检查引压管线是否阻塞或湿段较低部位被灌充堵塞

　　检验变送器是否正确标定

　　检验测量压力计算

　　数字压力变量读数不稳定检查测量系统确定压力线路是否有故障设备

　　检验变送器对设备的开/关不能直接做出反应

　　检验测量阻尼是否正确设置

　　毫安读数不稳定检验变送器的电源是否有足够的电压和电流

　　检查是否有外部电气干扰

　　检验变送器是否正确接地

　　检验双绞线的屏蔽是否只在一端接地

　　4.能遵守工艺纪律

　　序号必    须不    准

　　5拆卸、复装、搬运仪表设备必须使用专用的工器具，轻拿、轻放不准碰撞和损伤

　　7复装仪表设备紧固件必须完整、齐全，螺栓均匀用力上紧不准短缺螺栓和垫圈

　　9在仪表导压管路上拆除设备出现开口时，必须立即做好密封防护，以防杂物进入管内，造成堵塞及污染仪表管路出现开口时，不准无密封防护措施

　　11进行变送器更换工作时，必须更换校验合格的设备不准直接更换未校验的设备

　　13重要的保护、联锁系统静态试验时，必须从就地仪表处模拟动作；试验结束后必须马上恢复就地仪表至正常工作状态不准从DCS系统内强制节点状态进行试验

　　39信号接入dcs系统的现场设备,在拆线后必须将线头包好，防止线路短路或接地而损坏DCS系统卡件线头不准短路、接地

　　49设备检修完毕，交于运行使用前，必须将系统变更、设备异动、保护定值变更、操作方式变更等情况进行详细书面交代检修结束不准不做交代

　　手操器连接时注意加装大于250欧姆电阻不加装电阻连接

　　仪表拆装前必须关闭管路前隔离阀不准不关闭隔离阀拆装仪表

　　以下是相关提问：

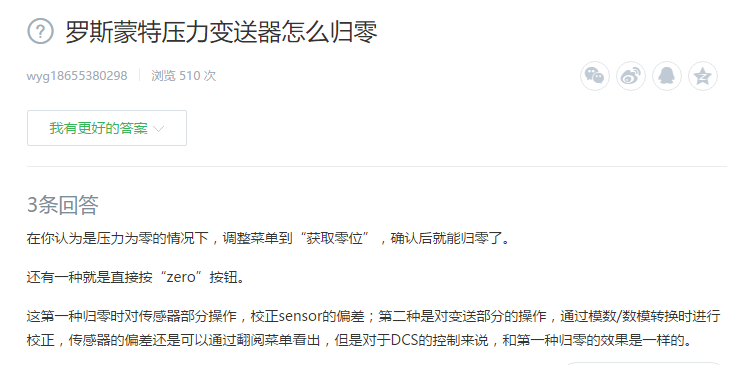

　　1、罗斯蒙特压力变送器怎么归零?

　　在你认为是压力为零的情况下，调整菜单到“获取零位”，确认后就能归零了。

　　还有一种就是直接按“zero”按钮。

　　这第一种归零时对传感器部分操作，校正sensor的偏差;第二种是对变送部分的操作，通过模数/数模转换时进行校正，传感器的偏差还是可以通过翻阅菜单看出，但是对于DCS的控制来说，和第一种归零的效果是一样的。

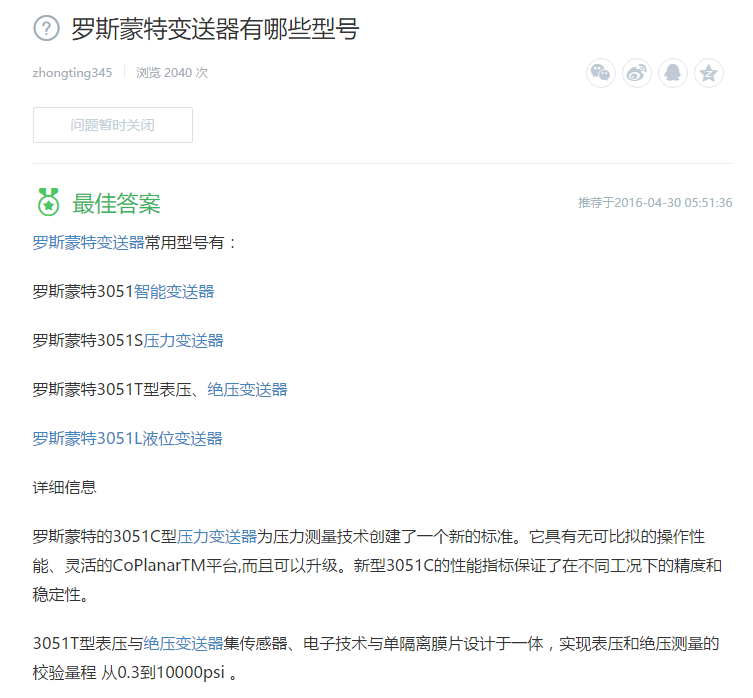

　　2、罗斯蒙特变送器有哪些型号?

　　



　　罗斯蒙特变送器常用型号有：罗斯蒙特3051智能变送器罗斯蒙特3051S压力变送器罗斯蒙特3051T型表压、绝压变送器罗斯蒙特3051L液位变送器详细信息罗斯蒙特的3051C型压力变送器为压力测量技术创建了一个新的标准。它具有无可比拟的操作性能、灵活的CoPlanarTM平台,而且可以升级。新型3051C的性能指标保证了在不同工况下的精度和稳定性。3051T型表压与绝压变送器集传感器、电子技术与单隔离膜片设计于一体，实现表压和绝压测量的校验量程 从0.3到10000psi 。3051变送器的应用新型3051C的性能指标保证在不同工况下的精度和稳定性.灵活可变的CoPlanarTM平台设计不但为目前的应用需求提供最佳方案，同时通过PlantWeb工厂管控网和现场总线技术也完全能满足将来的技术要求。
