1. 产品型号： 产品型号请联系我们，给您提供及时完善的选型支持。

　　2. 量程：订购的压力变送器需要测量的压力（压强）上限，通常情况下，为了应对意外出现的过载现象而使变器免于损坏，订购的压力变送器量程通常大于现场测量最大压力约1/3。例如：现场测量的量程最大约为2MPa,客户在订购时最好订购量程为3MPa的压力变送器。

　　3. 输出信号：通常的压力变送器输出信号为电压（0-5V，0-10V等）和电流（0-20mA,4-20mA等）信号，适用于不同的需求，电流输出信号的变送器抗干扰能力较强，有很好的远传能力。电压力输出的传感器适合于短距离的计算机采集和高频响要求。

　　4. 供电电源：压力变送器正常工作需要合适的激励电源。通常情况下，电流输出信号的压力变送器供电为24VDC，电压力输出信号的压力变送器供电15VDC和24VDC及±15VDC都较为常见。客户也可以根据自己现场能够提供的电源与我们沟通说明情况。

　　5. 测量精度：该参数为压力变送器按准（精）确度高低分成的等级。衡量压力变送器测量水平的重要参数。0.1% 0.25% 0.5%较为常见。在订购时首先要搞清楚自己的测量和控制要达到什么水平，虽然说变送器的测量精度等级越高越好，但价格往往和精度等级成正比，够用即可。

　　6. 压力接口：压力变送器在测量过程中，需要和被测量量进行勾通。通常的勾通的方式为螺纹形式，较为常见的有M20X1.5和M12X1，当测量压力较小时也有直径为8mm的宝塔形皮插管。具体的要求要视测量压力大小和现场情况 而定，客户也可提出其它要求和供应单位协商解决。

　　7．封装出线形式：压力变送器工作的环境较为复杂，如果变送器在较为恶劣的工作环境下又没有作出相应的防护措施，会大大影响变送器的使用寿命。例如长期工作在室外风吹日晒雨淋等，都要相对的在制作时作出防护。

　　8．导线长度：变送器的工作地点和控制地点往往有或长或短的一定距离，如果距离较短的话，在订购时需提醒供应单位带足够长的导线，尽量避免中间接线，如果需要接线时一定要选有带屏蔽的信号线，以免传输过程中损失信号。

　　9．环境与介质温度：压力变送器如果工作的环境温度和测量介质温度如果过高的话就要与我们沟通说明，上限通常以60℃为限。下限通常以-10℃为限。

　　10．特殊介质：当测量介有存在以下问题时请及时与我们沟通说明，以免影响正常使用。

　　1）测量介质具有腐蚀性。

　　2）测量介质具有较强的渗透能力。

　　3）测量介质有很大的温差变化量。

　　

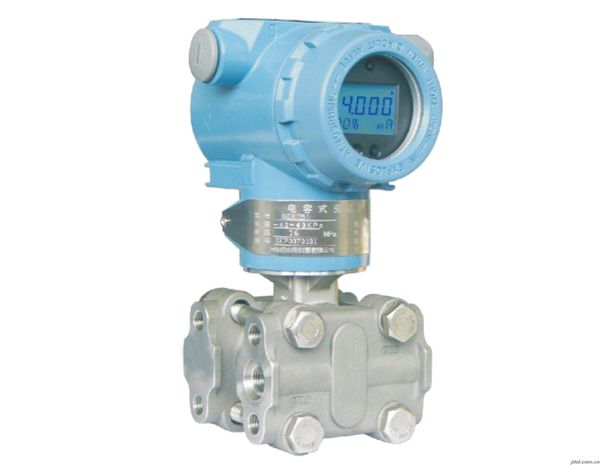

　　TK3051系列压力变送器

　　TK3051系列智能压力变送器、差压变送器是过程变量变送器中最重要的一类，应用范围很广，除了可用于压力、差压测量之外，还可用于流量、液位、比重等其他参数测量。具有模拟或数字输出信号，并且具有通信与自我诊断的能力，高精确度（0.1％～0.075％），大量程比（最大可到100：1）和高稳定性（1～5年）。广泛应用于石油、化工、电力、食品、造纸、市政工程等行业。

　　■ TK3051系列压力变送器 全面解决方案：

　　小巧而质轻的设计，具有最佳的性能，高量程比对现场的库存要求最低。

　　可采用一体化安装阀组，可节约安装费，因为可将变送器和阀组在工厂一体化装配，并在工厂完成了泄露检查和效验。

　　1199“调整型”直接安装式远传可节约采购和安装费用20%以上，性能提高超过10%，响应时间加快10%以上

　　主要元件采用进口

　　具有国内外最新压力变送器的结构优点和良好性能

　　通用型安装结构及规格，替代能力强，是新一代压力测量的优秀换代产品

　　■ TK3051系列智能型变送器工作原理：

　　点击上图放大

　　上图中敏感元件测得的压力信号，通过振荡和解调环节转换成与压力成正比的直流信号，A/D转换器将此电流转换成数字信号，其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外，它还进行传感线性化、重置测量范围、工作单位换算、阻尼、开方、传感器微调等运算，以及诊断和数字通讯。

　　D/A转换器把微处理器来的并经校正过的数字信号转换为4～20mA模拟信号并送到输出回路。

　　EEPROM 保存所有组态、特性化和数字微调数据，这些数据可用变送器软件修改。数据存贮在EEPROM 内即使断电也保存完整。

　　数字通信线路为变送器提供一个与外部设备（采用HART协议的控制系统）的连接接口。此线路检测叠加在4～20mA信号上的数字信号，并通过回路传送所需信息。

　　■ TK3051系列智能型变送器详细介绍：

　　电子部件：采用先进的集成电路及表面贴装（SMT）技术，变送器的电子部件由一块电路板组成。

　　变送器的微处理器控制A/D和D/A转换的工作也能完成自诊断及实现数字通讯。

　　工作时，一个数字压力值被微处理器，并作为数字储存，以确保精密的修正和工程单位的转换。此外，微处理器也能完成传感器的线性化、量程比、阻尼时间以及其它功能，EEPEOM存储所有的组态、特性化及数字微调的参数，存储器为非易失性的，因此，即使断电，所有存储的数据仍能完好保持，以随时实现智能的通讯。

　　软件：通过一台HART通讯器对3051智能变送器进行测试和组态。或者通过任意的支持HART通讯协议的上位系统完成通讯。

　　ART协议使用工业标准的BBLL202移频键控（FSK）技术，以1200Hz或2200Hz的数字信号叠加在4～20mA的信号上实现通讯。通讯时频率信号对4～20mA的过程信号不产生任何干扰。

　　自诊断：3051智能变送器可完成连续地自诊断。如果变送器被检测出故障，则变送器的输出由用户可选择大于22mA或小于3.8mA其中一个值，并且任何的HART上位机设备均能显示该变送器自诊断的特殊信息代码。

　　格式化：格式化功能是在变送器进行初始化设定和对数字电子部件进行维护时使用的，标准的格式化菜单提供了两个功能：特性化和数字微调。

　　特性化：尽管3051智能变送器在出厂时就已被特性化处理好，但用户仍可以使用这一功能将现有的3051模拟变送器作一些简单的更新，使它转换为智能型。特性化功能：调节3051智能电容式变送器的电子部件，让它正确地反映传感器的输出。

　　本功能允许对变送器的特性进行数字标定，以达到制造厂标定的压力标准值。数字微调包括两种独立的操作：

　　①传感器微调：可以调节数字过程变量的读数，使之精确反映压力输入；

　　②模拟输出调整：使仪表的数字电流与仪表的4～20mA模拟输出电流一致。

　　组态：

　　1、标准组态：除非特别指定，否则将按下列组态供货；

　　工程单位：KPa；4mA-0KPa；20mA—量程上限值；输出—线性。

　　2、软件标签：空白；软件标签（8个字符），除非指明，否则是空白。

　　3、除标准组态参数外，用户还可以指定下表附加的数据。

　　描述符

　　16字符

　　隔离膜片材料

　　类型码信息

　　信息

　　32字符

　　传感器充液

　　类型码信息

　　日期

　　日月年

　　排液/排气

　　类型码信息

　　阻尼

　　秒

　　一体化表头

　　已安装或没有

　　远传膜盒

　　特定的信息

　　法兰材质

　　类型码信息

　　故障报警模式

　　高或低

　　O型圈材料

　　类型码信息

　　参数写保护

　　关或开

　　■ TK3051通用技术性能和参数：

　　●输出信号：二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（适用于3051系列）

　　●供电电源：12～45V.DC（详见负载特性图）

　　●负载特性：

　　●电源影响：<0.005%/V

　　●负载影响：电源稳定时，无负载影响。

　　●迁移特性：最大正迁移量500%

　　最大负迁移量600%

　　注：①负迁移量的绝对值，不大于一个工程大气压。

　　②迁移后的上限或下限绝对值，均不应超过最大测量范围的上限值。

　　③差压流量变送器迁移会破坏开方特性，故不能进行迁移。

　　④绝对压力变送器不能进行负迁移。

　　●阻尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。

　　●启动时间：<2秒，不需预热

　　●工作环境：环境温度见第45页的表1

　　环境湿度 0～100%

　　●防护特性：防护能力 IPS-65

　　●防爆类型：隔爆型 Exd II BT4-6

　　本安型 Exia IICT5

　　●静压影响：DP类零位误差：对于14MPa，±0.1%最大量程限值或±0.25%最大量程限值（量程代号为3），在管道压 力下通过调零给予校正。

　　HP类零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。

　　●电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。

　　●指示表（%）：电流表 标尺长44.5mm 精度±2%

　　液晶数显 精度±0.2%

　　●振动影响：任何方向200Hz振动时，±0.05%/g。

　　●安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来消除。

　　●重量：3.9Kg（不包括附件），1151系列重量为5.4Kg（不包括附件）

　　■ TK3051系列压力变送器引压方式：

　　选件类型

　　代号

　　名称

　　示意图

　　说明

　　引压附件

　　不注

　　椭圆接头

　　-

　　引压孔为椭圆接头内螺NPT 1/2

　　C1

　　NPT1/2外

　　螺纹接头

　　一端与椭圆接头内螺纹孔相连，另一端与引压管Φ14相焊接。

　　C2

　　M20×1.5

　　丁字接头

　　一端压紧在变送器的压力容室或三阀组上，另一端与引压管Φ14相焊接。

　　C3

　　NPT1/4外

　　螺纹接头

　　一端拧入变送器压力容室的内螺纹孔内，另一端与引压管Φ14相焊接。

　　接触介质O形环

　　不注

　　氟橡胶

　　在浓酸、强氧化酸、有机溶液中较稳定，不能用于氨类介质。

　　W2

　　橡胶

　　具有良好的耐油性和耐寒性。

　　W3

　　乙烯-丙烯

　　橡胶

　　有良好的耐臭氧性。耐气候性，不宜用于汽油或变压器油中。

　　W4

　　氯丁橡胶

　　抗臭氧和耐油性好，耐中强酸和氨类物质。

　　输入/输出

　　特性

　　不注

　　正向特性

　　输出电流与输入压力成正比。

　　V1

　　反向特性

　　1.对DP、HP或DR用户可先通过正向特性调准量程，再采用负迁移将无压力输入时的电流调为20mA，然后把被测压力接到低压侧即可实现。

　　2.对GP必须通过制造厂专装配和调试来实现。

　　防爆

　　I

　　本安型

　　-

　　防爆标志ExiaⅡCT5

　　表面处理

　　K1

　　脱脂处理

　　-

　　脱脂后干燥处理

　　K2

　　用惰性液灌充元件，并经脱脂处理。

　　■ TK3051电气连接：

　　电子壳体的两侧有两个NPT1/2内螺纹孔，选择一侧作为电缆的引入口，另一侧用螺塞密封，以防止尘埃和水气的侵入。对于防爆型产品应严格按产品说明书的要求，处理电缆引入口。

　　■ TK3051安装方式：

　　变送器的安装方式有三类：一是借助于多种结构的安装支架（图A～C），独立安装于测量对象之外，适用于DP、HP、DR、DP、GP和AP型；二是远传装置固定在测量对象上，而变送器主体借助于安装支架进行独立安装（图D），适用于DP型远传差压变送器和GP型远传压力变送器；三是无安装支架，变送器与测量对象联体安装（图E），适用于LT和ST型液位变送器。

　　A.板装弯支架.订货代号B2

　　B.管装弯支架.订货代号B1

　　C.管装平支架.订货代号B3

　　D.管装平支架（B3），用于远传变送器安装

　　E.无安装支架，用于液位变送器联体安装

　　■ TK3051典型产品装配分解图：

　　点击上图放大

　　■ TK3051典型产品外形尺寸外形尺寸图：

　　■ TK3051系列压力变送器 特点：

　　采用微处理器从而使灵活性增大，功能增强。

　　具有很强的自诊断能力。

　　零点和量程调整互不影响。

　　兼有远程和本地量程、零点调整。

　　带非易失性存贮器。

　　稳定性能好，精度高，阻尼可调，抗单向过载能力强。

　　数字式集成电路设计减少了零件数与机械互连件，因而改善了性能的可靠性。

　　无论从设计到安装，从维护到操作都能实现最优化的测量概念。

　　■

　　TK3051系列压力变送器 性能：

　　工业领域中最佳的总体性能±0.15%，令回路性能最优化

　　五年稳定性±0.15%，可大大降低效验和维护费用

　　更快的动态响应，可降低过程的可变性

　　引进技术可实现全面测量方案

　　本地及外部：零点、量程调整

　　■

　　系列产品：

　　TK3051DP智能差压变送器

　　TK3051DR智能微差压变送器

　　TK3051HP智能高静压差压变送器

　　TK3051AP智能绝对压力变送器

　　TK3051GP智能压力变送器

　　TK3051L智能法兰安装液位变送器

　　TK3051DP智能远传差压变送器

　　TK3051GP智能远传压力变送器

　　TK3051T型表压/绝压变送器

　　TK3051CD/CG/CA/HP型压力变送器

　　■

　　主要产品介绍：

　　3051C差压、表压与绝压变送器

　　※ 性能优异：精度可达0.075%，量程比100：1

　　※ 差压：校验量程从4inH2O至1000psi

　　※ 表压：校验量程从4inH2O至1000psi

　　※ 绝压：校验量程从150inH2O至1000psi

　　※ 过程隔离膜片：316L不锈钢，哈氏合金C，蒙乃尔，钽

　　※ 设计小巧，坚固质轻，易于安装

　　※ 复合量程（仅限CD，CG），可测量负压

　　3051T型表压与绝压变送器

　　※ 性能优异：精度可达0.075%，量程比100：1

　　※ 表压：校验量程从2.9psi至8700psi

　　※ 绝压：校验量程从1.5kPa至21MPa

　　※ 过程隔离膜片：316L不锈钢，哈氏合金C

　　※ 灌充液：硅油与惰性液

　　※ 可测量负压 3051L型液位变送器

　　※ 液位测量精度可达0.075%，量程比100：1

　　※ 校验量程从150inH2O至8315inH2O

　　※ 平膜片式，2-，3-，与4inch；伸出式膜片

　　※ 多种灌充液可选，可满足不同应用场合需要

　　※ 小巧而质轻，易于安装维护

　　※ 接液件材料：316L不锈钢，哈氏合金C和钽

　　■ TK3051系列压力变送器安装及引压连接方式：

　　点击上图放大

　　■ TK3051系列压力变送器选型图：

　　点击上图放大

　　■ TK3051系列压力变送器接线图：

　　罗斯蒙特3051S高精度压力变送器详解

　　一个具有发展潜力的平台设计是变送器得以成功的关键

　　具有可变规模(Scalable)平台设计的新一代罗斯蒙特3051压力变送器,无论从设计到安装,从维护到操作都能实现最优的测量理念。· 同类产品性能最优，精度高达0.04％

　　超级模块(SuperModule)平台设计的罗斯蒙特3051压力变送器具备超常的产品性能。先进的土星(SaturnTM)传感器检测技术，优化了产品的性能并扩大了自诊断能力。· 在工业中首先实现在实际过程条件下保持10年的稳定性

　　将超级模块与单一电子板线路安置于全焊接真空密封的的316L不锈钢体中，因而消除了湿度与现场恶劣环境的影响。

　　· 12年有限寿命期保证,实现了空前的可靠性

　　超级模块和可靠的设计平台,进一步提高了安装水平,同时具有先进自诊断能力

　　· 超级模块(SuperModule)设计平台可使安装与维护更为经济

　　可变规模的结构能使超级模块直接安装,得到最大限度的优异性能与可靠性。灵活的远程安装的表头实现了对所有数字信号与自诊断的访问。

　　· 可变规模功能的设计,满足你不断扩展的需求

　　从基本过程变量的产生到先进工厂管控网(PlantWebTM)的功能,以及高度一体化的测量解决方案， 罗斯蒙特3051压力变送器系列满足每一应用场合的要求。

　　灵活多变的测量平台是变送器取得成功之所在

　　论使流量、液位、还是压力应用，罗斯蒙特3051超级模头位核心来构造你的测量仪表。你得到的是与阀组和一次测量元件一体化装配、标定及

　　按Rosemount罗斯蒙特最严格的标准测试好了的仪表，真正实现即装即用。

　　好的测量方案不仅是采购与安装。超级模块双倍的可靠性与性能，减少了标定频率和周期性维护，修理及库存成本，还有罗斯蒙特在仪表工业率先实行的12年有限质量保证期的支持。通过与自诊断，测量和过程控制功能块的不同组合，罗斯蒙特3051S压力变送器实现了真正意义上的可变功能和规模，实现了一个开放的，以现场仪表为基础的PlantWeb结构。更好的测量方案简化了你的采购过程，减少了你的维修开支，而且改善了你的操作效率。所有这一切都始于罗斯蒙特新一代的罗斯蒙特3051S超级模头。减少资金、工程与安装支出专家软件工具减少了设计时间并验证正确的设备选型高度一体化的解决方案减少了设计与采购费用

　　预组装好、测试好与标定好的仪表自动化设备使安装费削减到最小程度可变规模的平台缩减了库存费，并支持先进功能的升级减少操作与维修支出0.04%的精度与10年的稳定性使得仪表几乎无需维护直接安装消除了需要频繁维修的引压管远程诊断减少了排除故障的时间及消除到现场不必要的差事优越的结构坚固性减少了过程停车时间与替换零件费出类拔萃的安装性能改善了过程的控制增强安全与环保远程电子显示设备增加了人员的安全程度高度一体化、直接安装的组合件减少了流体潜在的泄露工业一流的响应时间可立即反应过程的变化运用统计学的过程监视诊断防止过程失常并改善控制

　　罗斯蒙特3051_C型共平面法兰结构的(CoplanarTM)差压、表压与绝压变送器性能指标高达0.04%的精度，量程比200:1提供10年的稳定性与有限的寿命期保证共平面法兰的平台实现了一体化阀组、一次元件与远传膜盒的解决方案标定量程从0.1inH2O至4000psi过程隔离膜片材质为316L不锈钢、哈氏合金C、蒙乃尔合金、钽、镀金蒙乃尔或镀金316L不锈钢· 罗斯蒙特3051S_T型直接插入式(In-Line)表压与绝压变送器

　　性能指标高达0.04%的精度，量程比200:1提供10年的稳定性与有限寿命期的保证标定量程从0.15至10000psi提供多种过程连接件过程隔离膜片材质为316L不锈钢、哈氏合金C

　　· 罗斯蒙特3051型液位变送器性能指标高达0.065%的精度，量程比100:1平齐式膜片及2、4和6英寸延伸式膜片可提供多种灌充液与被测介质接触材质为316L不锈钢、哈氏合金C或钽金属

　　以下是相关提问：

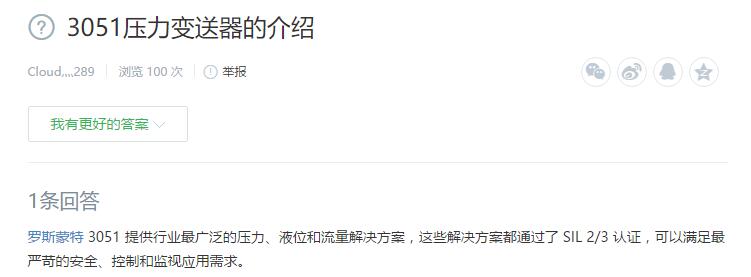

　　1、3051压力变送器的介绍

　　罗斯蒙特 3051 提供行业最广泛的压力、液位和流量解决方案，这些解决方案都通过了 SIL 2/3 认证，可以满足最严苛的安全、控制和监视应用需求。

　　2、罗斯蒙特3051s差压变送器大概多少钱

　　高精度的 五六千至少
