3051压力变送器测量结果 罗斯蒙特压力变送器线性范围

发布日期:2017-12-11

  测量结果的成败,在很大程度上取决于罗斯蒙特3051压力变送器的选用是否合理。进行某个量的测量时,首先要解决的问题是根据具体的测量目的、测量对象以及测量环境合理地选择罗斯蒙特3051压力变送器,只有确定用什么类型的罗斯蒙特3051系列变送器之后,这样与之相配套的测量方法和测量设备也就可以确定了,由此才能保证测量结果的准确性。

  当罗斯蒙特3051系列变压器直流电阻测试仪,接上交流AC220V电源,相应的指示灯亮,闭合总电源开关,相应的指示灯亮,按下罗斯蒙特 3051系列变压器直流电阻测试仪“启停”键,即可进行测试。测试完毕,关闭罗斯蒙特3051系列变压器直流电阻测试仪总电源开关(AC220V),相应的指示灯灭,放电后,再转换测试夹,进行再次测试。

  下边我们就罗斯蒙特3051系列变压器直流电阻测试仪做简单的介绍,希望大家能对其特点能有所了解。

  罗斯蒙特3051系列变压器直流电阻测试仪主要有以下特点:

  首先来说,3051压力变送器测量仪主要采用国外进口优质元器件,应用专利消磁技术、软件设计多重抗干扰程序,使得测量结果准确度高,重复性好。

  其次内附可充电电池组,现场测试不需交流电源,使用方便。

  而且应用先进的液晶显示方式,能轻松适应各种不同的工作环境。

  此外电阻测量仪,电阻测量范围为1μΩ-2KΩ,量程广。并且其输出充电电流最大可达3A,测试速度快。

  罗斯蒙特压力变送器线性范围

  前文我们介绍了选择罗斯蒙特压力变送器需要根据测量对象和环境考虑种类类型,并且还要对灵敏度和频率响应特性做考虑,此文我们介绍下考虑到这些后还需要考虑到的罗斯蒙特压力变送器的线性范围。

  何为罗斯蒙特压力变送器的线性范围呢?

  罗斯蒙特压力变送器的线形范围是指输出与输入成正比的范围。

  以理论上讲,罗斯蒙特压力变送器的线性范围越宽,则其量程越大,并且能保证一定的测量精度。而且罗斯蒙特压力变送器在此范围内,灵敏度保持定值。

  罗斯蒙特压力变送器的线性调整主要是在罗斯蒙特压力变送器零点和量程调整好以后。此时就需要来检查罗斯蒙特压力变送器线性,一般来说罗斯蒙特压力变送器的线性调整在变送器出厂校验时调好,通常不需要在现场调整。但是如果罗斯蒙特压力变送器现场使用时需要量程改动,或在某特定范围内线性要求较高时,就可按下述方法调整线性。

  在调整线性时,需要打开罗斯蒙特压力变送器本体上另外一侧的盖子,此时便可找到罗斯蒙特示波器的线性调节螺钉,此时要观察橡胶垫圈,如有损坏或严重老化应更换,核级罗斯蒙特压力变送器校验后应更换核级垫圈。

  向罗斯蒙特压力变送器施加中间量程压力,记录罗斯蒙特压力变送器理论输出信号与实际输出信号之间的误差ΔX,施加所调量程的满刻度压力。调整线性电位器,使罗斯蒙特压力变送器输出在原有值上上调如下调:(ΔX)*6*(最高量程/所调量程)。当罗斯蒙特压力变送器实际输出信号<理论输出信号时,上调;当罗斯蒙特压力变送器实际输出信号>理论输出信号时,下调。然后需要重新调整罗斯蒙特压力变送器的量程和零点。

  以下是相关提问:

  1、3051压力变送器属于什么原理?

  电容式,通过测电容,测量两片隔膜的距离,从而知道压力多少

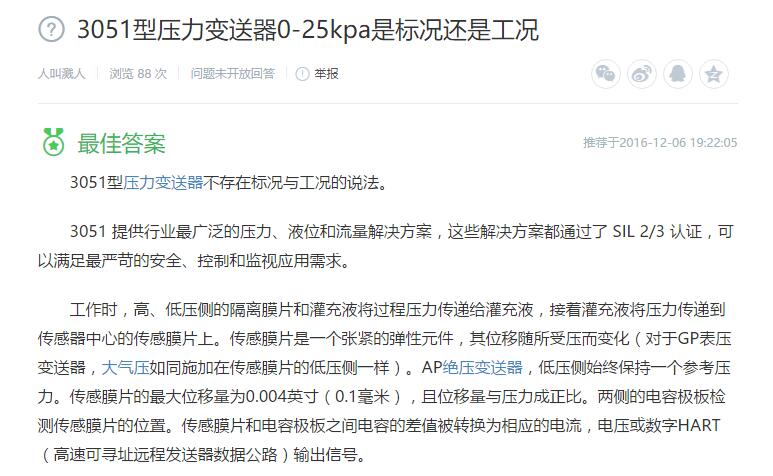

  2、3051型压力变送器0-25kpa是标况还是工况

  3051型不存在标况与工况的说法。

  3051 提供行业最广泛的压力、液位和流量解决方案,这些解决方案都通过了 SIL 2/3 认证,可以满足最严苛的安全、控制和监视应用需求。

  工作时,高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液,接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件,其位移随所受压而变化(对于GP表压变送器,如同施加在传感膜片的低压侧一样)。AP,低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸(0.1毫米),且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流,电压或数字HART(高速可寻址远程发送器数据公路)输出信号。

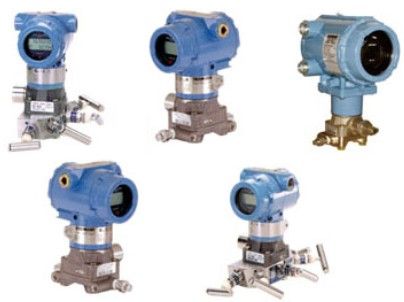

  3051C型、表压与

  性能优异:精度0.075%量程比100:1

  差压:校验量程从0.5inH2O至2000psi

  表压:校验量程从2.5inH2O至2000psi

  :校验量程从0.167psia至4000psia

  过程隔离膜片:不锈钢,CR,R,钽(仅限CD,CG)及镀金

  设计小巧、坚固而质轻,易于安装

  3051T型表压与绝对变送器

  性能优异:精度0.075%

  :校验量程从0.3至10000psi

  表压:校验量程从0.3至10000psi

  不锈钢与CR过程隔离膜片

  单隔离膜片设计

  灌充液:硅油与惰性油

  可选DIN与Autoclave相配的过程连接

  液位测量精度达0.075%

  校验量程从2.5inH2O至8310inH2O

  平面式,2-,4-,与6英寸伸出式膜片

  多种可选灌充液,可满足不同场合要求

  小巧而质轻,易于安装与维护

  接液件材料:不锈钢,和钽

  3051H型高过程温度

  可测过程温度高达375°F(191°C),且不需使用远传膜片密封或毛细管

  精度0.075%,量程比100:1

  高温应用场合下,温度影响与时间响应减少

  传感膜头和线路板与3051C型相同

  3051P型参考级

  精度0.05%—目前精度最高的压力变送器

  贸易交接,财政测算与分配测量的理想产品

  无可比拟的性能,不再需要储备多种变送器

  温度影响减少,不需单独的外套

  可用于差压与表压测量

  3051C型低功耗压力变送器

  世界上唯一的智能型低功耗压力变送器

  高性能,精度0.075%

  差压、表压和绝压型

  具有3051C型的全部功能,包括有一个真正的数字表头

  6至12V直流供电下工作

  耗电18至36mW,而典型4—20mA变送器耗电量为200mW以上

  0.8—3.2V与1—5V输出可选

  传感膜头与标准(4—20mA)3051C型相同
