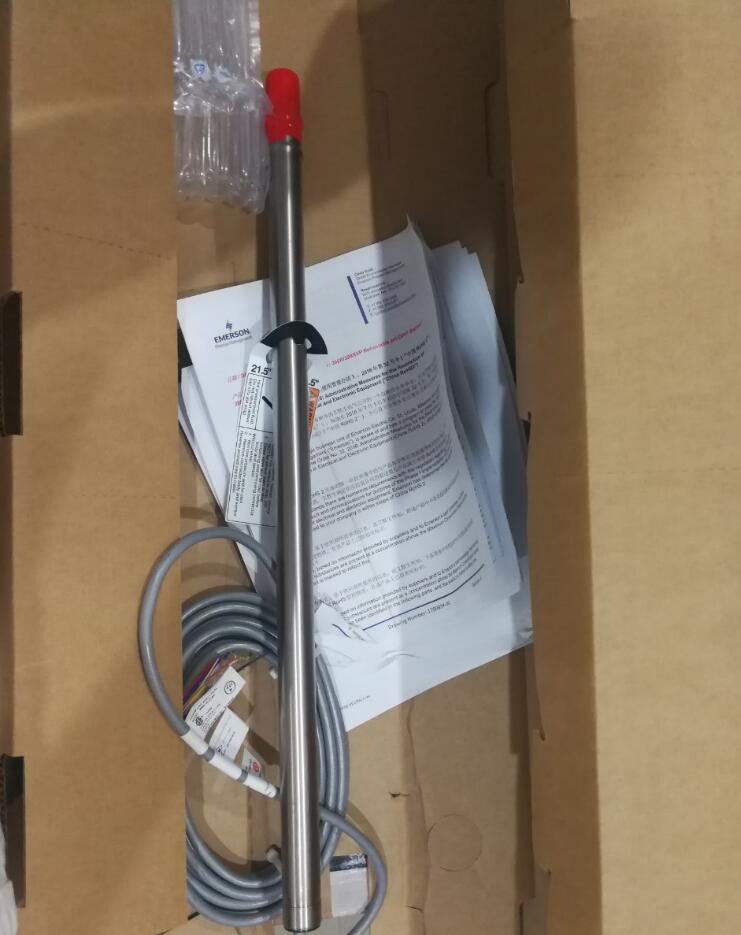

艾默生396R可抽取式pH传感器

　　罗斯蒙特pH电极396R

　　艾默生396R可抽取式pH传感器的概述



　　坚固的、螺纹连接的聚丙烯传感器，可以最好地防止化学腐蚀，其完全密封的结构消除了过程的干扰。

　　艾默生396R可抽取式pH传感器的特点

　　专门为粗糙、污浊的应用而设计的长寿命产品

　　396P 传感器有两种结构形式。一种是标准的密封电极，这种结构pH 玻璃电极完全嵌入在参比电极内，适用于有磨损或者粗糙的应用；另一种是可以选择的、带凹槽的电极，这种结构的 pH 电极，部分暴露于被测液体中，其适用于粘稠的、或者低流量的应用

　　396P 传感器具有钛液接地电极，是环形设计结构。钛液接地电极可以提供先进的传感器诊断功能

　　内置前置放大器，其可以将高阻抗的 pH 值或氧化还原电位的毫伏信号，转换成稳定的、无噪音的信号，并且，最远可以传输 3 英里。

　　应用

　　酸性污水处理和洗涤塔

　　罗斯蒙特396P型PH电极的技术规格

　　测量范围

　　PH： 0－14

　　ORP： -1500 至 1500mv

　　pH 玻璃电极类型

　　GPLR 半球状端面

　　与过程液体接触的材料

　　钛，聚丙烯， EPDM，玻璃,铂（只有 ORP）

　　过程连接

　　无， 1″ NPT 接头/球阀

　　1 ? ″和 1 ? ″（单独采购）

　　温度范围

　　0－100 °C（32－212 °F）

　　半球状端面压力范围

　　110－1136 KPa（0－150 psig）

　　抽取式/插入式安装最大工作压力

　　代码 21： 542KPa（64psig）

　　代码 25： 343KPa（35psig）

　　最小电导率

　　75 μS/cm 通常 100 μS/cm

　　配置电缆

　　标准 15 英尺电缆

　　代码 60： 9.5 英寸 BNC 电缆

　　代码 61： 9.5 英寸电缆

　　前置放大器选择

　　远方

　　重量/运输重量

　　传感器：

　　选型代码-21

　　0.9 公斤/1.4 公斤（2 磅/3 磅）

　　选型代码-25

　　1.40 公斤/1.80 公斤（3 磅/4 磅）

　　球阀： PN23240－00

　　2.25 公斤/3.20 公斤（5 磅/7 磅）

　　接线盒：

　　1.40 公斤/1.80 公斤（3 磅/4 磅）

　　艾默生396R可抽取式pH传感器的订购信息

　　396R 传感器本体是钛材，带获得专利的聚丙烯参比电极液体接界、钛接地极和球阀（后者要分别采购），适用于某些不能停产的流通式安装需要。传感器是钛材套管的玻璃电极（pH） /铂电极（ORP），测温热电阻是Pt100 或 3K Balco。 396R 传感器不内置前置放大器，配 15 英尺或者 9.5 英寸的电缆。如果分析仪或变送器内没有前置放大器，则即便传感器的电缆为 15 英尺，也要另外采购内置前置放大器的接线盒。此外，过程接头和球阀附件也要另行采购。

　　396R TUpH 可抽取式 pH/ORP 传感器

　　代 码 测量传感器类型（要求选择）

　　10 GPLR（通常使用，低电阻率） pH 传感器，半球状端面（0-14pH）

　　12 ORP 传感器

　　代 码 传感器长度（要求选择）

　　21 21 英寸，钛材套管

　　25 36 英寸，钛材套管

　　代 码 适用的分析仪/测温热电阻（要求选择）

　　50 1181（3K TC）

　　54 1054A、 1054B、 1055、 1056、 54e、 81、 2081、 3081、 4081、 5081 和 Xmt（Pt100 RTD）

　　代 码 选择项

　　60 9.5 英寸，带 BNC 适配器（适用于 1181、 1054 和 2081），传感器顶部接线盒

　　61 9.5 英寸，不带 BNC 适配器（适用于 54e、 1055、 1056、 81、 3081、 4081、 5081 和 Xmt），传感器

　　顶部接线盒，不适用于选型代码-50。

　　举 例： 396R-10-21-54

　　第一次安装 396R，建议选用下列附件：

　　1．抽取式安装附件（选择其一）

　　1A. 选择其一（所有第一次安装都需要，除了另有说明）

　　PN 23166-00 1″×1″ NPT 过程接头， 316 SST

　　PN 23166-01 1″×1″ NPT 过程接头，钛材

　　1B. 选择其一

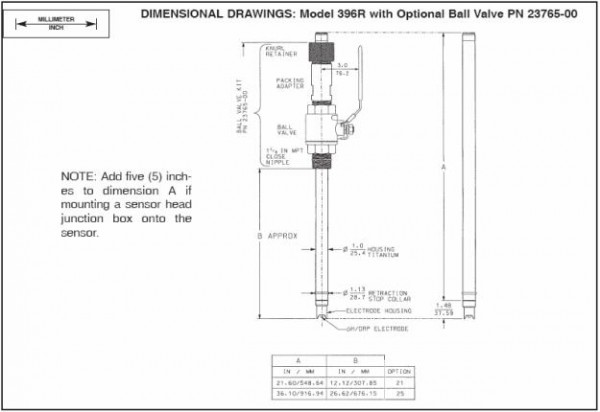

　　PN 23240-00 1-1/2″ 球阀， 316 SST

　　PN 23654-00 1-1/4″ 球阀， 316 SST（不需要过程接头）

　　2．接线盒（选择项，选择传感器顶部接线盒或远方接线盒）

　　传感器顶部接线盒（适用于选型代码-60 和-61）（选择其一）

　　PN 23709-00 内置前置放大器，适用于 54e、 1055、 1056、 81、 3081、 4081、 5081 和 Xmt

　　PN 23708-01 内置前置放大器，适用于 1054、 2054、 2081

　　PN 23707-00 内置前置放大器，适用于 1181 分析仪

　　远方接线盒（适用于 15 英尺电缆配置）

　　PN 23555-00 内置前置放大器，适用于 54e、 1055、 1056、 81、 3081、 4081、 5081 和 Xmt

　　PN 23309-03/PN 22698-02 内置插接式前置放大器，适用于 1181

　　PN 23309-04/PN 22698-03 内置前置放大器，适用于 1054、 2054、 2081 分析仪

　　PN 23054-03 内置前置放大器，适用于 Solu Cube 2700

　　3． BNC 适配器（选择其一）

　　PN 9120516 BNC 适配器，适用于远方接线盒 PN 23309－03 和 PN 23309－04

　　代码 60 选项 BNC 接头只适用于传感器顶部接线盒 PN 23707-00 和 PN 23708-01

　　4．延长电缆（与远方接线盒配合使用）（选择其一）

　　PN 23646-01 11 芯屏蔽电缆，以英尺为单位，带与分析仪连接的接线插头

　　PN 9200273 11 芯屏蔽电缆，以英尺为单位，不带与分析仪连接的接线插头
