1056系列PH变送器

工作原理

传感器中设计的具有良好接地的金属流通池包裹着pH电极，为产生的静电提供了有效的对地放电路径，而且，其还可以作为电子屏障，阻隔来自外界交流电源、电焊设备和其它类似电子设备的干扰。

产品描述

罗斯蒙特1056变送器，Rosemount 1056变送器，罗斯蒙特1056 pH变送器，Rosemount 1056电导率变送器，罗斯蒙特1056溶氧变送器 1056 双通道智能分析仪允许接1 个或2 个传感器，测量参数可以任意组

技术参数

测量电极

常规应用PH传感器

内置前置放大器，3K 测温电阻，适用于1181PH

内置前置放大器，Pt100测温电阻

内置前置放大器，Pt100测温电阻，适用于罗斯蒙特变送器1054A/B和2081

　　罗斯蒙特1056变送器，Rosemount 1056变送器，罗斯蒙特1056 pH变送器，Rosemount 1056电导率变送器，罗斯蒙特1056溶氧变送器

　　1056 双通道智能分析仪允许接1 个或2 个传感器，测量参数可以任意组合，从而减少分析回路成本和仪器 安装空间。测量参数的选择范围宽，适用于绝大多数工业、商业和市政应用。仪器的标准配置：2  个隔离的传 感器输入；7 种语言选择；2 个4-20mA 输出；插拔式电源线和信号线电缆接头；4 个电缆进线孔（现场开孔） 和盘装仪表安装附件。

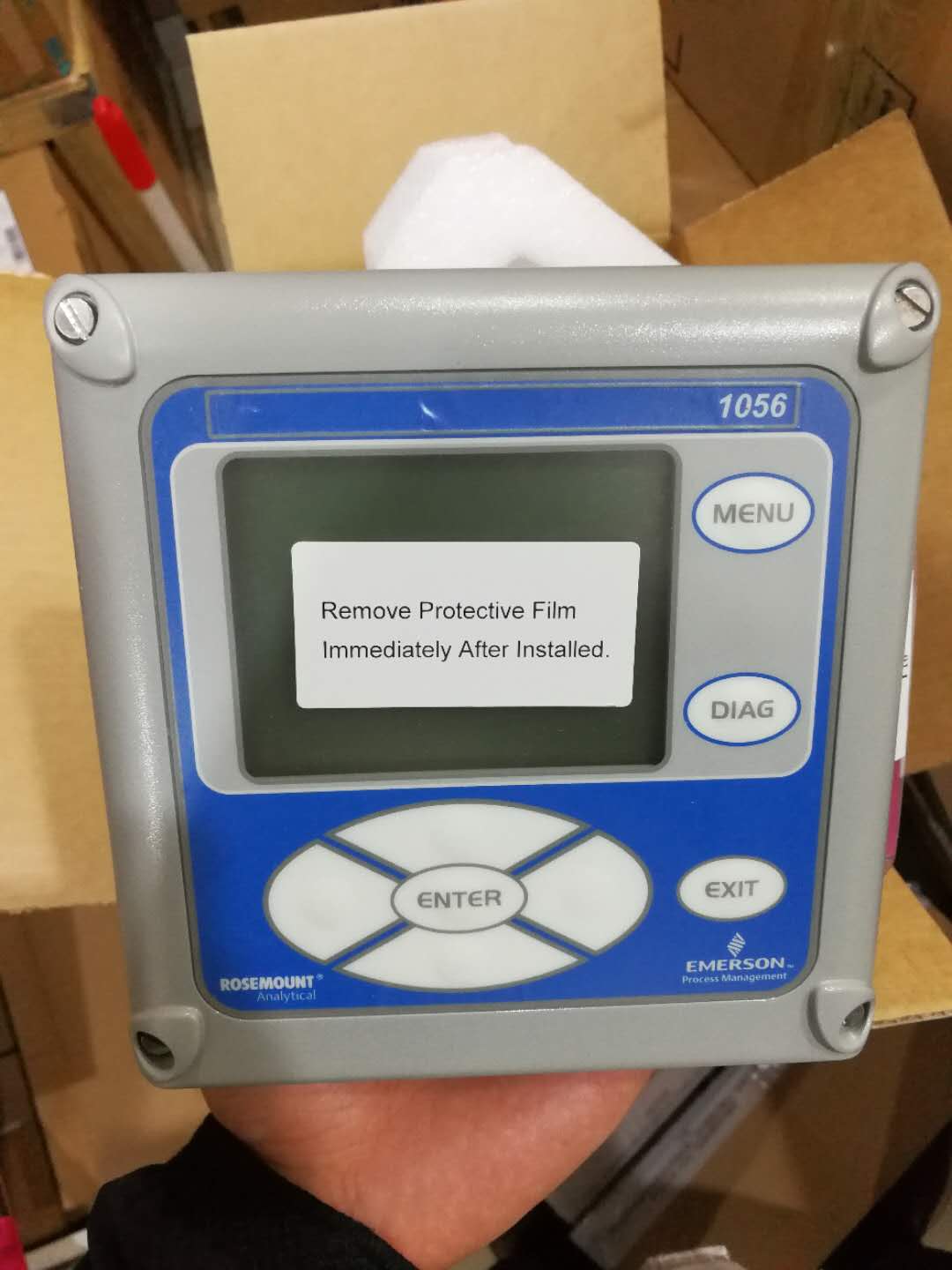

　　1056双通道智能分析仪

　　选型代码     电源

　　01          115/230VAC，50/60Hz，不带继电器

　　02          24VDC，带4个报警继电器

　　03          85-265VAC通用电源，50/60Hz，带4个报警继电器

　　选型代码     测量通道1

　　20          接触电导率

　　21          环形电导率

　　22          pH，ORP，氧化还原性，ISE离子选择性电极

　　23          流量/电流输入（要求电源代码选择-02或-03）

　　24          氯（余氯，总氯，一氯胺）

　　25          溶解氧

　　26          臭氧

　　27          浊度（要求电源代码选择-02或-03）

　　选型代码     测量通道2

　　30          接触电导率

　　31          环形电导率

　　32          pH，ORP，氧化还原性，ISE离子选择性电极

　　33   &nbsnbsp;      流量/电流输入（要求电源代码选择-02或-03）

　　34          氯（余氯，总氯，一氯胺）

　　35          溶解氧

　　36          臭氧

　　37          浊度（要求电源代码选择-02或-03）

　　38          不选

　　选型代码     通讯

　　AN          模拟信号：2个0-20mA或4-20mA电流输出

　　仪器附件

　　部件号            说明

　　23554-00     电缆密封护套，5个/包

　　23820-00          2"短管安装支架，包括：U形螺栓、安装支架、螺母、垫圈、螺钉（全套）

　　同时可用于墙面/表面安装

　　240048-00   不锈钢铭牌（请指定标识）

　　测量参数

　　1056 分析仪允许接1 个或2 个传感器，测量参数可以任意组合，可以选择pH、ORP、ISE、电阻率、电导 率、浓度百分数、氯、氧、臭氧、温度、浊度、流量或4-20mA 电流输入。通过更换测量电路板和修改组态，分 析仪可以重新构成上述任何测量参数的分析仪。

　　测量参数               测量范围                         测量精度

　　pH                    0-4pH                           ±0.01pH

　　ORP                   -1500 - +1500mV                 ±1mV

　　接触电导率             0.01µS/cm –600mS/cm            ±0.6%

　　环形电导率             1µS/cm –2000mS/cm              ±1%

　　余氯                   0-20ppm                         ±1%

　　总氯                   0-20ppm                         ±1%

　　一氯胺                 0-20ppm                         ±1%

　　溶解氧                 0-20ppm                         ±1%

　　溶解臭氧               0-10ppm                         ±1%

　　浊度                   0-20NTU                         ±2%

　　流量                   0-99999GPM                      ±1%，±0.5%

　　4-20mA 输入            0-20mA                          ±0.03mA

　　接触电导率：1056-01-20-30-AN，1056-01-20-38-AN

　　            1056-02-20-30-AN，1056-02-20-38-AN

　　1056-03-20-30-AN，1056-03-20-38-AN

　　环形电导率：1056-01-21-31-AN，1056-01-21-38-AN

　　            1056-02-21-31-AN，1056-02-21-38-AN

　　1056-03-21-31-AN，1056-03-21-38-AN

　　pH变送器：1056-01-22-32-AN，1056-01-22-38-AN

　　           1056-02-22-32-AN，1056-02-22-38-AN

　　1056-03-22-32-AN，1056-03-22-38-AN

　　溶解氧变送器：1056-01-25-35-AN，1056-01-25-38-AN

　　              1056-02-25-35-AN，1056-02-25-38-AN

　　1056-03-25-35-AN，1056-03-25-38-AN

　　接触电导率/环形电导率双通道：1056-01-20-31-AN，1056-02-20-31-AN，1056-03-20-31-AN

　　接触电导率/pH双通道：1056-01-20-32-AN，1056-02-20-32-AN，1056-03-20-32-AN

　　接触电导率/溶解氧双通道：1056-01-20-35-AN，1056-02-20-35-AN，1056-03-20-35-AN

　　环形电导率/pH双通道：1056-01-21-32-AN，1056-02-21-32-AN，1056-03-21-32-AN

　　环形电导率/溶解氧双通道：1056-01-21-35-AN，1056-02-21-35-AN，1056-03-21-35-AN

　　pH/溶解氧双通道：1056-01-22-35-AN，1056-02-22-35-AN，1056-03-22-35-AN
