3051压力变送器接线与信号传输 罗斯蒙特3051系列变送器的使用体会

　　一、3051压力变送器基础知识

　　3051压力变送器在自动检测和控制系统中的作用，是将各种工艺参数，如压力物理量转换成统一的标准信号，以供显示、记录或控制之用。

　　二、3051压力变送器信号传输方式

　　1、气动变送器：两根气动管线

　　2、电动模拟式变送器：二线制；四线制 。

　　3、数字式变送器：双向全数字量传输信号(现场总线通信方式 )，HART通讯协议方式 。

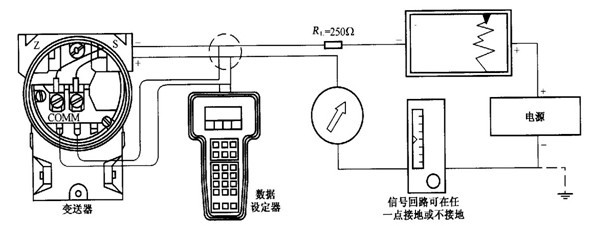

　　三、3051压力变送器配线原理图

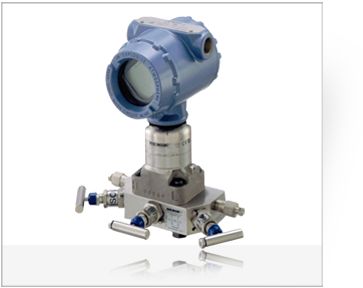

　　罗斯蒙特3051系列变送器的使用体会

　　压力、差压变送器是化工自动控制中使用最多的测量仪表之一。在现代化连续生产过程中，变送器的可靠性将会影响生产工艺过程。这种影响有时可能是严重的，所以，仪表工程师都面临一个共同的问题----如何选择一种好的、可靠的压力、差压变送器。

　　在我们的扬子巴斯夫苯乙烯工程中，需要使用近480台各种压力、差压变送器。它们几乎包含了压力、差压变送器的各种应用：压力、差压、绝压、高压、微差压、高温、低温、各种材质及特殊加工的远传法兰型压力变送器，我们的工程筹建部在几种著名品牌的变送器中经过反复调查，比较后，决定使用罗斯蒙特公司的3051系列变送器。

　　根据罗斯蒙特公司介绍：3051系列变送器是目前世界上最好的变送器，精度为0.075％。量程比为100：1。稳定性：0.1％一年、0.25％五年。到目前为止，没有一种变送器能全面达到这样好的指标。

　　罗斯蒙特公司宣传3051是“隐形变送器”。因为3051有非常好的可靠性和稳定性。安装调试好以后，在五年左右时间内，基本不会有什么问题，几乎没有标定，维修的工作量。象不存在一样，所以叫“隐形变送器”。

　　我们在以前工厂中也使用过多种品牌的智能变送器，在使用罗斯蒙特3051变送器一年多时间后，我们感到3051确实是一种非常好的变送器。技术上的优势是明显的。我们使用罗斯蒙特3051系列变送器的经验是：

　　1.高度的可靠性

　　在安装调试投入使用的近两年时间内，四百多台3051变送器经受了考验，在各种各样的应用中，没有一台出现过问题，保证了我们试车、生产的顺利进行。所以我们对3051变送器的质量感到满意和放心。

　　2.极好的稳定性

　　变送器的测量会随着环境温度、过程温度、静压的变化而发生漂移，如果在一些微小的压力、差压测量场合，这个漂移很可能是比较严重的，会存在一个很大的误差。但3051变送器由于具有独特的传感器结构，摩托罗拉专用芯片的电子制造工艺，使得这种漂移降到很低的程序（0.2％56度，0.2％70公斤）。很好地解决了漂移的问题。根据我们的使用经验。3051变送器在不同的工作条件下，能得到相对最正确的测量。从而维护了生产的稳定，保证了工艺的一致性。

　　3.100：1的量程比大大增加了3051变送器使用的灵活性

　　3051变送器具有100：1的量程比。给设计、使用带了很大的方便。

　　a.我们的工艺流程由外方提高，设计中条件经常有变化，但由于3051有大的量程比，有很好的通用性。工艺条件的变化基本不影响变送器的型号。大大简化了设计修改的工作量。

　　b.100：1的量程比大大减少了工程中所用变送器的型号（差压变送器两种，压力变送器三种）。和普通变送器相比，型号要减少三分之一。

　　c.100：1量程比也大大减少了备品备件，也减少了库存，减少了资金的积压。

　　4.完整的产品系列

　　化工生产的过程是比较复杂的，对变送器也有各种各样的要求，根据我们比较，3051系列变送器是目前系列最全的变送器，各种测量范围的压力，差压，绝压变送器，各种材质，各种连接法兰的要求都可以从3051系列变送器里找到。我们生产装置中有几台变送器对连接法兰有特殊的要求。罗斯蒙特公司按照的要求，进行专门的加工。满足了生产工艺的要求。而且价格合理。

　　5.远传毛细管法兰型变送器专用计算软件----SOAP

　　以往大家都是凭经验来选用远传毛细管法兰型变送器，普通变送器增加了一套远传毛细管法兰以后。它的测量精度，动态响应时间会发生很大变化，预先对这些误差没有预计，凭经验来选用，有时变送器的测量精度，动态响应不能满足生产工艺的要求。在一些高温、低温，真空应用条件中，这些误差很可能是非常大的。尤其是高真空应用，远传毛细管法兰型变送器非常容易损坏。这全部因为没有正确对变送器的毛细管，填充油，专门的加工工艺的选型及使用合适的安装方案所致。但要考虑这么多因素对变送器最终测量的综合影响。是一件非常困难的事情。以前一直没有一个好的办法来解决。现在罗斯蒙特公司介绍他们能非常好地解决这个问题。他们考虑了毛细管的粗细、长度、各种填充油的特性，远传法兰大小、材质、变送器量程，安装方式等各种影响因素。发明、编制了一套远传毛细管法兰型变送器专用计算软件----SOAP。它可以非常正确，定量地计算出你想用的远传毛细管法兰型变送器是否适应于你的工艺条件。和它的测量误差值及动态响应时间。如果变送器选型不正确。计算机会给你提示。需要作那些调整。如果你觉得误差太大，你可以对毛细管，填充油的型号进行优化选型。重新评估它的误差和动态响应。罗斯蒙特介绍：依靠这套软件，他们非常成功地为一些工厂解决了一些老大难的问题。

　　在我们这个工程中，就存在一些高温、高真空的测量。在设计阶段，罗斯蒙特公司就提供了支持。应用SOAP软件，对这些应用进行优化计算和选型。以保证在这些困难场合的应用成功并有一个好的测量。实际证明SOAP软件获得了成功。所有远传毛细管法兰型变送器的应用效果都是令人满意的。

　　根据罗斯蒙特介绍，应用在高温、高真空场合的远传毛细管法兰型变送器有一些特殊的制造工艺，在填充油的选择，充填量的控制，毛细管和法兰及变送器本体连接方式，变送器本体的紧固螺栓，密封填片等方面都和普通的远传毛细管法兰型变送器不同。这是大量实践应用经验的积累。其他公司没有这样的特殊生产工艺和SOAP这样的应用软件。

　　我们认为罗斯蒙特公司的SOAP软件为正确选择远传毛细管法兰型变送器提供了一个非常好的理论依据。

　　6.配套的智能变送器管理软件----AMS

　　现在智能变送器应用已经非常普遍，但智能功能一般都没有充分发挥。

　　罗斯蒙特公司和微软公司合作开发了一套智能变送器管理软件----MAS. 根据罗斯蒙特公司介绍AMS有以下特点：

　　a.AMS管理系统可以对工厂使用的智能变送器建立一个完整的数据库。能随时记录这些变送器的全部特性、量程、材质、维修的更改。使用户能更方便、全面地管理这些设备。大大简化以前对变送器的管理工作量。并可以最大程度地减少人为差错。保证生产的稳定。

　　b.在线的AMS管理系统可以让操作工程师在控制室内对在装置上的变送器进行实时的组态，诊断和调试。如果连在系统上的任何一台变送器出现问题。AMS管理系统能马上给于警告。指明故障所在。大大减少了判断故障所需的时间。便于维修人员能马上进行处理。保证生产的稳定。

　　我们感到罗斯蒙特公司的AMS管理系统也是一个非常好的有创新的管理软件。投资不多，但能明显提高我们的工作效率和管理水平。符合现代化工厂的管理要求。所以我们也在二期工程中定购了一套单点AMS系统进行使用。不久就可以投入使用。

　　现在生产变送器的公司有很多。随着科学技术的进步。变送器之间的差别也在缩小。各个公司都把自己的产品宣传的比较好。产品样本提供的数据也多比较高，但我们的体会是：

　　在实际使用中，不同公司的变送器还是有差别。主要区别在变送器的可靠性和测量的稳定性上。这在产品样本上是没有反映的。只有使用过各种变送器后，才会有比较和体会。

　　要保持生产过程的稳定，变送器的可靠性和稳定性是最重要的，使用高可靠性和稳定性的变送器不但能保证有一个好的测量，稳定生产工艺，而且能大大减少维护人员的工作量和降低备品备件的购买费用。

　　根据我们已往的使用经验。我们感到罗斯蒙特的3051系列变送器确实是一种相当不错的变送器。值得优先考虑选用。在我们的二期工程中，我们也继续全部使用了罗斯蒙特的3051系列变送器。

　　以下是网友的相关提问：

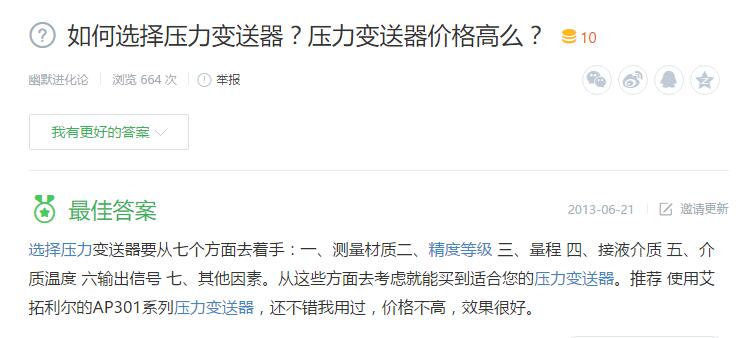

　　1、如何选择压力变送器？压力变送器价格高么？

　　选择压力变送器要从七个方面去着手：一、测量材质二、精度等级 三、量程 四、接液介质 五、介质温度 六输出信号 七、其他因素。从这些方面去考虑就能买到适合您的压力变送器。推荐 使用艾拓利尔的AP301系列压力变送器，还不错我用过，价格不高，效果很好。

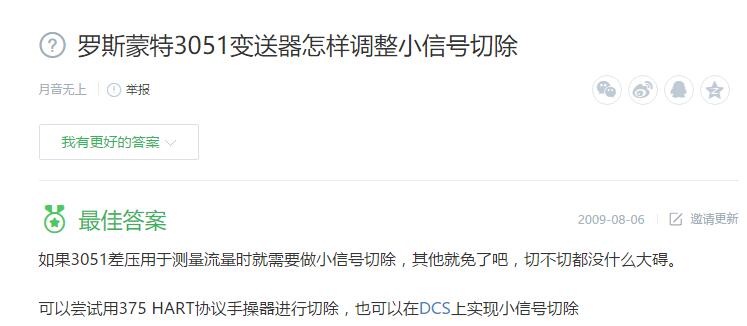

　　2、罗斯蒙特3051变送器怎样调整小信号切除？

　　如果3051差压用于测量流量时就需要做小信号切除，其他就免了吧，切不切都没什么大碍。可以尝试用375 HART协议手操器进行切除，也可以在上实现小信号切除

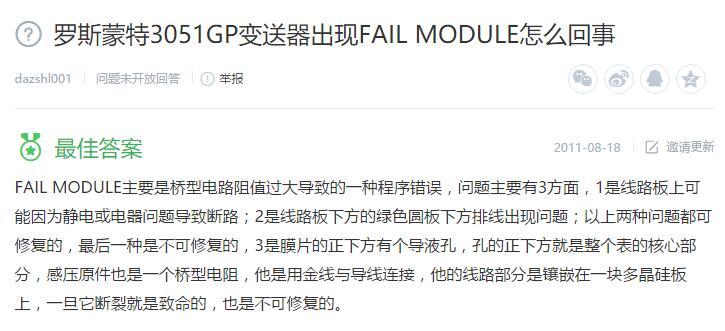

　　3、罗斯蒙特3051GP变送器出现FAIL MODULE怎么回事？

　　FAIL MODULE主要是桥型电路阻值过大导致的一种程序错误，问题主要有3方面，1是线路板上可能因为静电或电器问题导致断路；2是线路板下方的绿色圆板下方排线出现问题；以上两种问题都可修复的，最后一种是不可修复的，3是膜片的正下方有个导液孔，孔的正下方就是整个表的核心部分，感压原件也是一个桥型电阻，他是用金线与导线连接，他的线路部分是镶嵌在一块多晶硅板上，一旦它断裂就是致命的，也是不可修复的。
