      扩散硅压力变送器采用具有国际先进技术进口陶瓷传感器，再配以高精密电子元件，经严格要求的工艺过程装配而成。压力变送器与使用的常规压力变送器相比,有两个显著不同的技术差别:一是测量元件采用新兴的高精密陶瓷材料;二是测量元件内无中介液体，是完全固体的。

一、压力变送器主要特点抗过载和抗冲击能力强，过压可达量程的数倍，甚至用硬物直接敲打测量元件也不致使其损坏，且对测量精度毫无影响;稳定性高，每年优于0.1%满量程，这个技术指标已达到智能型压力仪表水平;温度漂移小，由于取消了压力测量元件中的中介液，因而传感器不仅获得了很高的测量精度，且受温度梯度影响极小,被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷)，使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。



二、扩散硅压力变送器安装

1、直接安装在测量点上（任意角度），若接口尺寸和现场接口尺寸不符，可自制转换头连接。

2、尽量安装在温度梯度与温度波动小的场合，同时避免强振动和冲击。

3、室外安装时，尽可能放置于保护盒内，避免阳光直射和雨淋，以保持变送器性能稳定和延长寿命。

4、测量蒸汽或其它高温介质时，注意不要使变送器的工作温度超限。必要时，加引压管或其它冷却装置连接。

5、安装时应在变送器和介质之间加装压力截止阀，以便检修和防止取压口堵塞而影响测量精度。在压力波动范围大的场合还应加装压力缓冲装置。



      压力变送器适用性广、安装维护方便、可任意位置安装



三、扩散硅压力变送器接线

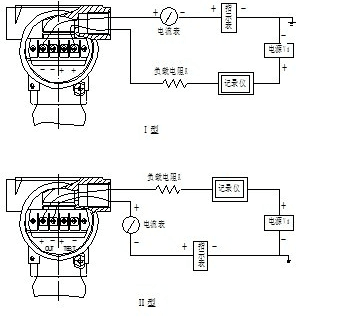

扩散硅压力变送器的信号端子设置在一个单独舱室内，在接线时，拧下后盖，其中有两个测试指示表连接端子。测试端子上的电流和信号端子上的电流一样，都是4~20mADC，可用来连接指示表头式供测试用。





                                                                                                                                                                                                                                                       电源通过信号线接到变送器，千万不要将电源信号线接到测试端子，否则电源会烧坏连接在测试端子的二极管，如果二极管被烧坏，需换上二极管或短接两测试端子，变送器便可正常工作。

变送器顶部两侧面的连接孔用电缆密封或信号线装配，信号电缆通过紧固螺母锁紧，不用的那个连接口必须密封。
