投入式液位变送器

产品介绍

投入式液位变送器简介：

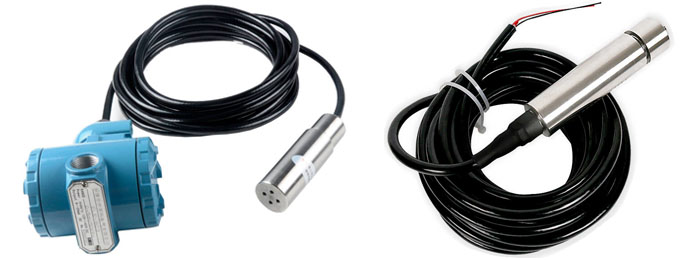

slk-500系列投入式液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正，转换成4-20mADC标准电流信号输出。 slk-500系列投入式液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。

投入式液位变送器特点：

◆稳定性好，精度高

◆直接投入到被测介质中，安装使用相当方便。

◆固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，
◆不受被测介质起泡、沉积、电气特性的影响

◆宽范围的温度补偿。

◆具有电源反相极性保护及过载限流保护。

◆缆式液位变送器的压力探头为不锈钢（1Cr18Ni9Ti）材料，电缆护套为橡塑，特殊要求可选择聚四氟乙烯探头、不锈钢或聚四氟乙烯电缆护套材料。

◆直杆式液位变送器的压力探头及电缆护套为全不锈钢（1Cr18Ni9Ti）材料，变送器的插入深度可在±20cm范围内自由调整。

投入式液位变送器技术指标：

◆测量范围：0.3～100m（由用户自选）

◆精度：0.2、0.5、1.0级

◆工作温度：-20～80℃

◆输出信号：二线制4～20mADC

◆电源电压：标准24VDC（12～36VDC）

◆不灵敏区：≤±1.0%FS

◆负载能力：0-600Ω

◆相对温度：≤85%

◆防护等级：IP68

◆防爆标志：ExiaⅡCT4-6

投入式液位变送器安装须知：

◆由于罐底或舱底易沉积污泥、油渣等物，建议将测量探头离开罐（舱）底一定高度，以免杂物堵塞探头。

◆在介质波动较大，导气电缆很长的情况下，对探头应采用套筒将其固定，以防探头摆动而影响测量精度。

◆变送器侧面安装时，导气电缆弯曲半径应大于10厘米，避免弯曲过度而将导气电缆损坏。

◆投入式液位变送器接地端子应可靠接地，电源屏蔽线应与其相连。

◆测量易爆危险品时，必须严格按照GB3836.1-83《爆炸性环境用防爆电器设备通用要求》和GB3836.4-83《本质安全型电路和电气设备“i”》中的有关规定进行安装。

投入式液位变送器如何安装：

◆液位变送器安装在静止的深井、水池中时，通常把内径Φ45mm左右的钢管（不同高度打若干小孔，以便水通畅进入管内）固定于水中，然后将投入式液位变送器放入钢管中即可使用。

◆测量流动或有搅拌的液体的液位时，通常把内径Φ45mm左右的钢管（在液体流向的反面不同高度打若干小孔，以便水通畅进入管内）固定于水中，然后将投入式液位变送器放入钢管中即可使用。

◆变送器的安装方向为垂直，投入式安装位置应远离液体出入口及搅拌器。

◆在有较大振动的使用场合，可在变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线

投入式液位变送器使用注意事项：

◆使用中发现异常，应关掉电源，停止使用，进行检查或向技术部联系

◆接供电电源时应严格按照淮安三畅仪表制造有限公司接线说明进行连接。

◆液位变送器运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
