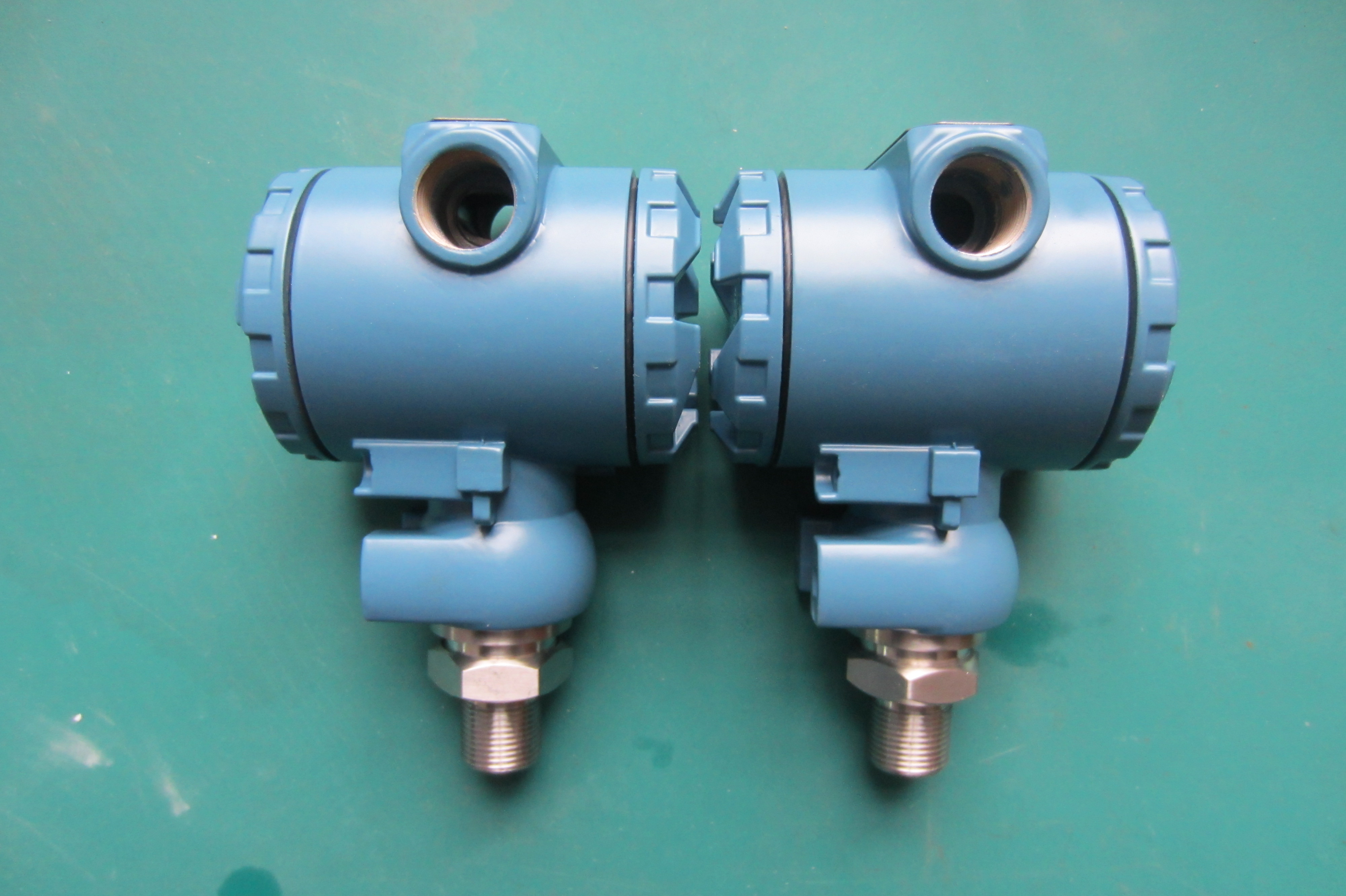

压力变送器漏电保护器的故障与分析
(1)压力变送器投入跳闸设备无法通电故障与分析

①压力变送器工作电压不符或r作电源接线端子接触不良。应检查漏电 保护器所配接的工作电压是否与进线端子上方所标注的“380v 进，，错接为220V，检查接触器线圈及接头是否正常，假如接错或 线圈开路将造成接触器无法运行。处理方法：调整接线，并将接线 端子（包括出线）螺钉拧紧，以免接触不良造成工作失误。

②压力变送器零序电流互感器的穿线方法有误。应检查零序电流互感器 的穿线方法是否正确。常用的方法是接地线穿人法和三相四线穿入 法，若将接地线法误穿入零线或三相四线法的零线、相线穿人零序 电流互感器的方向不一致（三相电源线，包括零线没有在同一方向 穿过零序电流互感器），将造成漏电保护器送电即动作。处理方法.• 认清接地线（由接地极引至中性线上的线）和零线（由变压器中性 点引出的中性线），纠正零序电流互感器穿线，三相四线法应将四根线同方向穿入。

③压力变送器安装漏电断路器与未安装漏电断路器的线路在电气上有连 1接。应查找控制柜（开关柜）或配电板上的照明灯、指示灯、仪 丨表、临时照明灯等用电是否跨接在零序电流互感器两侧，即同一负 载的相线、零线，一'根接在零序电流互感器Z如，一^根接在零序电 1流互感器之后。处理方法：调整接线，同一负载的接线应统一接在 丨零序电流互感器前或后。

 ④负载出线漏电或相线直接接地。处理方法是：如漏电不太 严重，可增大漏电保护器的动作电流值来解决对于相线直接接地 故障可使用接地故障寻址仪等仪器查找，无仪器可采用重点查找 !(主要指水泵线、动力设备及怀疑的用户漏电等）与分段查找相结

合的办法找到接地故障点并加以解决。

⑤漏电断路器本身有故障。如电源指示灯、跳阑指示灯都不 亮，应检查漏电保护器所配电源是否正常、熔断器是否熔断、电源 开关、变压器、稳压集成块是否损坏。处理方法：用万用表500V ' 电压挡测量漏电保护器电源电压，如无电压或电压很低应检查接线 | 加以解决.，如电压正常，可用万用表欧姆挡（停电进行）分别检查 熔断器、电源开关、变压器及内部连接线，查到故障后加以修理或 更换已损坏的元器件。

⑥接触器故障。一般为接头处接触不良、线圈烧断等故障。 拧紧螺钉、焊好接头或更换线圈（可用万用表欧姆挡不 电测量或用500V电压挡带电测量线圈两端头电压，判定线圈是 否开路)，并检查雛（动铁芯块）有无阻卡现象。

 ⑦线路中存在一火一地负荷（如灯泡的一端接相线，另一端直接接地），消除这样的负荷即可。

⑧穿过零序电流互感器的工作零线有重复接地现象，应消除重复接地。

(2)误动作

①过电压引起。如当线路中发生操作过电压时可使得断路器 动作，这时可以选用延时或冲击电压不动作型漏电断路器，也可以在触头之间安装阻容吸收电路抑制过电压，或在线路中投入过电压 吸收装置。

②电磁干扰。如附近有大功率电气设备启动，应调整漏电断 路器的安装位置，远离这样的电气设备。

③环流影响。如果两台变压器并联运行，都有各自的接地， 因两台变压器的阻抗不可能完全相等，这样会在接地线中产生环 流，引起断路器动作。处理方法是拆除一个接地线。另外，同一变 压器通过两条并联回路对同一负载供电，两条回路中的电流也不可 能完全相同，也可能出现环流，所以，应将两条回路分开运行。

④接地不当。如零线重复接地，会引起漏电断路器的误动作。

⑤过载或短路的影响。如果漏电断路器同时又具有短路保护、 过电流保护时，当过流保护脱扣器的整定电流大小不合适时会发生 误动作，此时调节整定电流值即可。

(3)不动作

①漏电保护器动作电流整定值太大。应检查漏电保护器动作 电流调节钮是否调整在最大位置。处理方法是：调小漏电保护器的 动作电流。

②接地试验装置不良。应检查接地试验装置是否接地良好， 接头是否可靠。处理方法：使用可靠的接地试验装置，并测量接地 电流是否大于漏电保护器的动作电流（接地电流小于漏电保护器的 漏电动作电流，漏电保护器不动作）。

③零线（中性线）重复接地。零线重复接地等于给漏电保护 器的漏电电流检测提供了并联回路，因此，造成漏电保护器灵敏度 下降，动作困难。处理方法：查找并排除零线出线重复接地点。

④压力变送器接触器故障。检查接触器触头是否烧坏或衔铁（动铁芯） 卡死。处理方法：更换接触器触头或修理衔铁被卡故障。

⑤压力变送器漏电保护器内部故障。处理方法是修理或更换漏电保护器。
