解析新手如何选型压力变关器

发布日期:2017-12-07 19:29

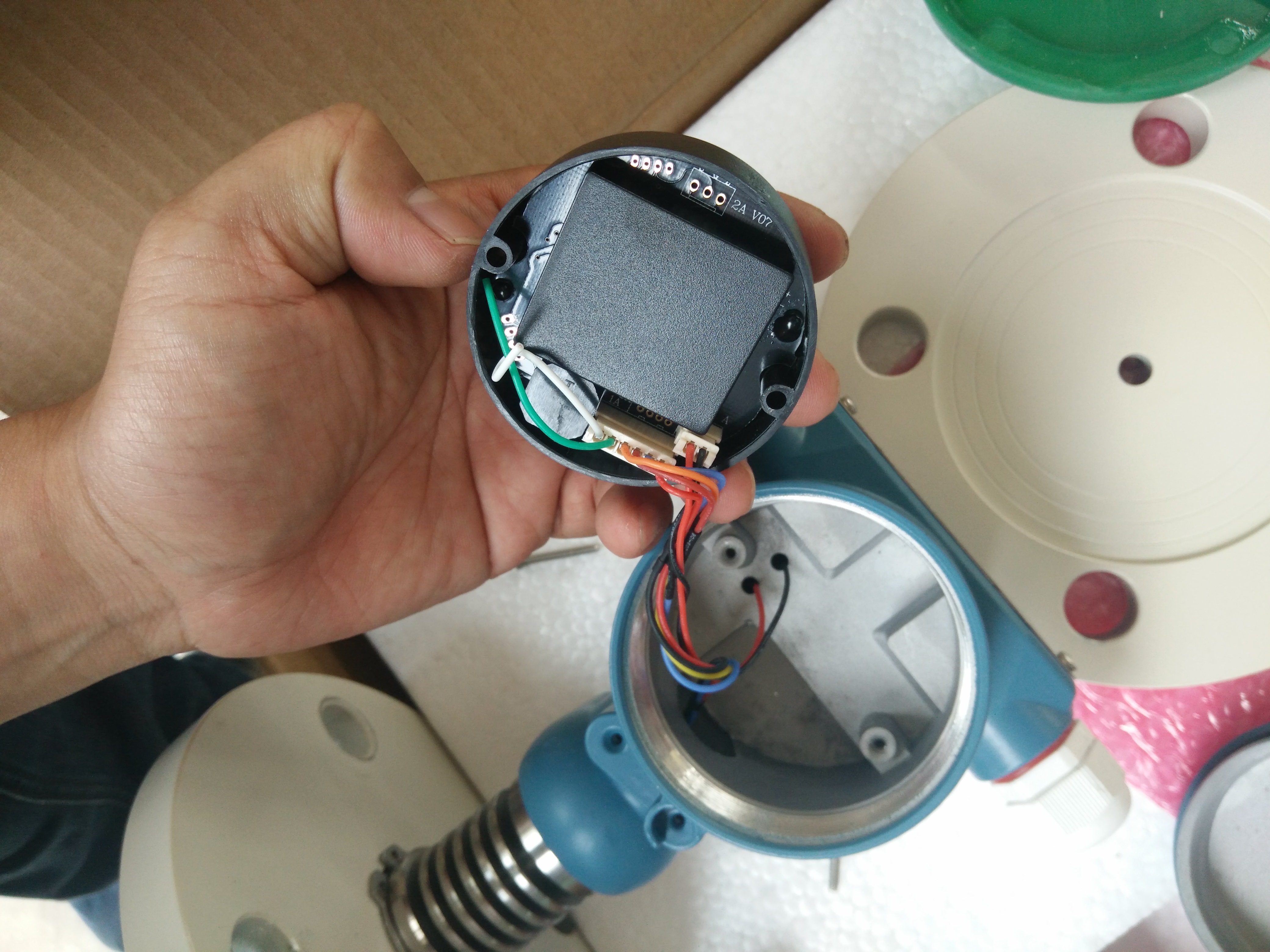

先说说压力变送器的定义

压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4～20mA DC信号输出。压力变送器主要有电容式压力变送器和扩散硅压力变送器，陶瓷压力变送器，应变式压力变送器等。压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。扩散硅压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等点，能在各种正负压力测量中得到广泛应用。采用进口扩散硅或芯体作为压力检测元件，传感器信号经高性能电子放大器转换成0-10mA或4-20mA统一输出信号。可替代传统的远传压力表，霍尔元件、差动变送器，并具有DDZ-Ⅱ及DDZ-Ⅲ型变送器性能。能与各种型号的动圈式指示仪、数字压力表、电子电位差计配套使用，也能与智能调节仪或计算机系统配套使用。

3051压力变送器与智能型压力变送器性能比较

1）使用被测介质广泛，可测油、水及与316不锈钢和304不锈钢兼容的糊状物，具有一定的防腐能力。

2）高准确度、高稳定性、选用进口原装传感器，线性好，温度稳定性高。

3）体积小、重量轻、安装、调试、使用方便

4）不锈钢全封闭外壳，防水好。

5）压力传感器直接感测被测液位压力，不受介质起泡、沉积的影响。

6) 工业领域中最佳的总体性能±0.15%，令回路性能最优化

7) 五年稳定性±0.15%，可大大降低校验和维护的费用‘

8) 更快的动态响应，可降低过程的可变性

9) 引进技术可实现全面测量方案

10)本地/外部：零点/量程可调

智能压力变送器的选型表指南

3051型电容式智能压力变送器代码变送器名称 DR微差压变送器 DP差压变送器差压流量变送器 HP高静压差压变送器高静压差压流量变送器 AP绝对压力变送器 TG直接安装型压力变送器 GP压力变送器

压力变送器代码

量程范围

最大工作压力（静压）1 0-25～157 Pa1 MPa 2 0-0.125～1.5 kPa7 MPa 3 0-1.3～7.5 kPa7 MPa 40-～40 kPa14MPa4D0-6～40 kPa32MPa ( 仅限于高静压类变送器) 5 0-31.1～186.8 kPa14MPa5D031.1186.8 kPa32MPa ( 仅限于高静压类变送器) 6 0-117～690 kPa14MPa6D0-117～690 kPa32MPa ( 仅限于高静压类变送器) 7 0-345～2068 kPa14MPa 8 0-1.17～6.89 MPa14MPa 9 0-3.45～20.68 MPa32MPa ( 仅限于压力变送器)0-6.89～41.37 MPa51MPa ( 仅限于压力变送器)

代码

输出信号S4-20 mA DC + HART信号代码结构材料法兰接头排气/排液阀隔离膜片灌充液体22

316不锈钢

316L不锈钢

硅油

316不锈钢

哈氏合金C

316不锈钢

蒙乃尔

316不锈钢

钽

哈氏合金C

钽

蒙乃尔

代码

选用件(不选则不填)

0～100% 线性指示表

0～100% 流量指示表

3 1/2 LCD 数字线性显示表

智能压力变送器表显示器B1管装弯支架B2板装弯支架B3管装平支架D1泄放阀在压力室侧面的上部

D2泄放阀在压力室侧面的下部N1/2-14NPT 锥管阴螺纹接头J

丁字形阳螺纹M20×1.5接头d隔爆型 dIIBT4
