差压变送器与压力变送器在同一种介质工况下【性能对比】
发布日期:2017-12-12 12:34
差压变送器与压力变送器在同一种介质工况下都有各自的性能与技术参数，下面小编就一一为您解析：
概述差压变送器原理
金属电容式远传差压变送器
当差压变送器与被测设备之间用毛细管连接即成为带远传差压变送器，是一种通过安装在管道或容器上的远传装置来感受被测压力，该压力经毛细管内的灌充硅油(或其它的液体)传递至变送器的主体，然后由变送器主体内的δ室和放大线路板，将压力或差压转换4～20mA.DC信号输出，与符合HART协议的手操器配合,可以相互通讯，进行设定和监控。
为了适应不同的需求，DP智能远传差压变送器具有多种形式的远传装置方式，主体结构与差压变送器相同，广泛应用于石油、化工、电力、食品、造纸、市政工程等行业。
差压变送器性能参数
高温下粘稠介质
易结晶的介质
带有固体颗粒或悬浮物的沉淀性介质
强腐蚀或剧毒性介质
可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔离液的繁琐工作。
连续精确测量界面和密度
远传装置可避免不同瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况。
卫生清洁要求很高的场合
如食品、饮料和医药工业生产中，不仅要求变送器接触介质部位符合卫生标准，并且应便于冲洗，以防止不同批量介质的交叉污染。
差压变送器有哪些具体特点
逐台进行模拟“在线运行”考核，保证变送器在极限环境温度、介质温度和工作压力(包括正压或真空)下，稳定而可靠地工作。
采用“动态型面”远传膜片结构，超载后膜片不会受损；长期工作后精度不会发生变化。
选用全熔焊和刚性密封结构的灌充系统，根除了漏油现象的发生。
设计新颖的毛细管结合部件，使毛细管得到可靠的保护，在现场使用不易折断。
品种、形式和尺寸多样的远传装置，以及丰富的灌充液种类，可以满足各种不同场合的测量需要。
可提供各种特殊需要产品，包括高温、高真空、快响应和不等长毛细管(差值≤4.5米)远传差压变送器。
输出信号：4～20MA.DC二线制(模拟)
二线制4～20mA直流信号上叠加数字信号，自定义选择线性或开方输出。(智能)

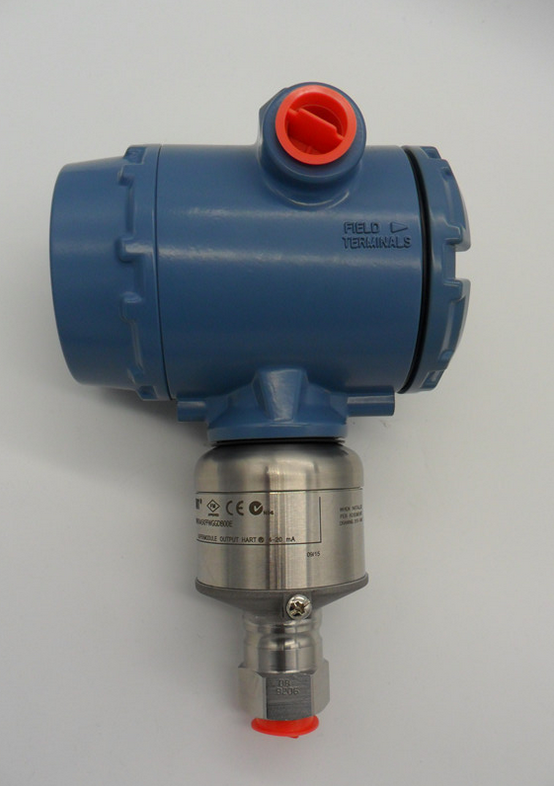

压力变送器工作原理
当压力信号作用于传感器时，压力传感器将压力信号转换成电信号，经差分放大和输出放大器放大，最后经V/A电压电流转换成与被测介质（液体）的液位压力成线性对应关系的4-20mA标准电流输出信号。主要技术参数 电源：24VDC 输出4～20mA 二线制 零位可调范围：±5%F.S 量程调节比：3：1以上 量程范围：-100kPa～0～60MPa 负载特性：负载在0～600Ω内（24VDC供电）维持恒流输出 隔爆型d Ⅱ BT4，本安型 ia Ⅱ CT5 过压极限：2倍于以上限压力 温度范围：过程：-20～60℃ 精度等级：±0.5% 稳定性：±0.2%F.S 重量：约1kg 特点分析
压力变送器有哪些具体特点
● 精度高
● 量程、零点外部连续可调 扩散硅压力变送器● 稳定性能好
● 正迁移可达500%、负迁移可达600%
● 二线制
● 阻尼可调、耐过压
● 固体传感器设计
● 无机械可动部件、维修量少
● 重量轻（2.4kg）
● 全系列统一结构、互换性强
● 小型化（166mm总高）
● 接触介质的膜片材料可选
● 单边抗过压强
● 低压浇铸铝合金壳体
●超级的测量性能，用于压力、差压、液位、流量测量
●数字精度：+（-）0.05%
●模拟精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●稳定性：0.25% 60个月
●量程比：100：1
●测量速率：0.2S
●小型化（2.4kg）全不锈钢法兰，易于安装
●过程连接与其它产品兼容，实现最佳测量
●世界上唯一采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA，带有基于HART协议的数字信号，远程操控
●支持向现场总线与基于现场控制的技术的升级。
折叠编辑本段应用领域
1、石油/石化/化工
*与节流装置配套，提供精确的流量测量和控制。
*可测量管道和贮罐的压力和液位。
2、电力/城市煤气/其它公司事业
*要求高稳定度和高精度的测量等场所。
3、纸浆和造纸
*用于要求耐化学液体、耐腐蚀性液体之类的场所。
4、钢铁/有色金属/陶瓷
*用于炉膛压力测量等要求高稳定性，高精度测量等场所。
*用于在严格控制（温度、湿度等）条件下要求稳定测量的场所。
5、机械/造船
压力变送器性能参数
*用于在严格控制（温度、湿度等）高精度条件下要求稳定测量的场所。
供电电源：12～45V.DC
负载特性：
电源影响：<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.1%，±0.2
(标配精度为±0.2%，其他精度需要注明。)
量 程 比：10：1或100比1
阻 尼：通常可在0.1～16秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。
启动时间：<2秒，不需预热
工作环境：环境温度 -29～93℃(模拟放大器)
-29～75℃(数字/智能放大器)
-29～65℃(带显示表头)
环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响：零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表(%)：液晶数显 精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
续言以上是差压变送器与压力变送器在不同的应用工况中都有各自的性能与特点，厂家在选择差压变送器与压力变送器一定要多与厂方技术人员多多沟以免选错型号回去不能用，
