解析如何读懂罗斯蒙特压力变送器型号

发布日期:2017-12-23 23:43

对于很多新手来说,从来没有接触过罗斯蒙特压力变送器的是很难读懂型号的,今天小编图文并配合文字来详解!
罗斯蒙特压力变送器(3051)系列是工业实践中最为常用的一种传感器,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。下面就简单介绍一些常用压力变送器的原理及其应用、压力变送器是用于测量液体、气体或蒸汽的液位、密度和压力,然后将压力信号转变成4~20mA DC信号输出。美国Rosemount(罗斯蒙特)3051压力变送器,工业领域中最佳的压力测量产品。

压力变送器测量范围
 从0–1.5psi到0–4000psi(从0–10到0–27580kPa)0.075%参考精度,包括线性度、迟滞性和重复性
 量程比达到100:1 较轻的重量、紧凑的尺寸有助于实现轻松安装和搬运 在实际过程工况下可达到5年的稳定性 性能规格
(零基量程、参考条件、硅油灌充液、和316L不锈钢隔离膜片。)
参考精度
  ±0.075%标定量程。包括线性度、迟滞性和重复性的综合影响。
  对于量程比小于5:1的量程,精度=±[0.025+(0.01)(URL/量程)]%量程
  环境温度影响
  总体影响表示如下:
  ±(0.15%URL+0.15%量程)/50°F(28°C)
  环境温度范围从–40°F至185°F(-40°C至85°C)
  稳定性
  对于±50°F(28°C)的温度变化,5年内达到±0.125%URL。
  振动影响
  只考虑谐振频率影响,其它振动影响均忽略不计。在谐振下,与管道轴向成任意角度的方向施加15-2000Hz的振动进行测试,振动影响小于±0.1%URL/g.
  电源影响
  小于±0.01%标定量程/伏
  安装位置影响
  零点漂移可达2.5inH2O(63.5mmH20),但可以修正掉。无量程影响。
  射频干扰(RFI)影响
  小于±0.25%量程上限(URL)(20–1000MHz,30V/m,引线有配管)。小于±0.25%量程上限(URL)(20–1000MHz,10V/m,采用非屏蔽双绞线,无配管)。

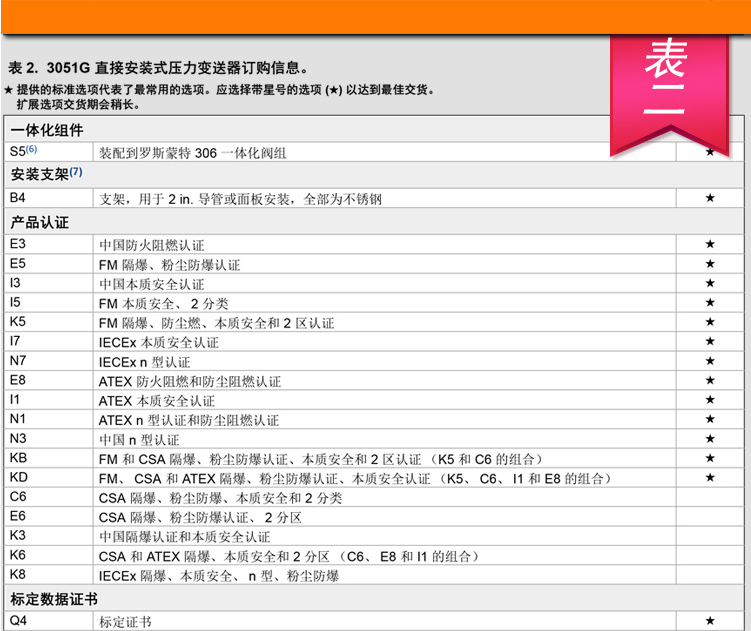

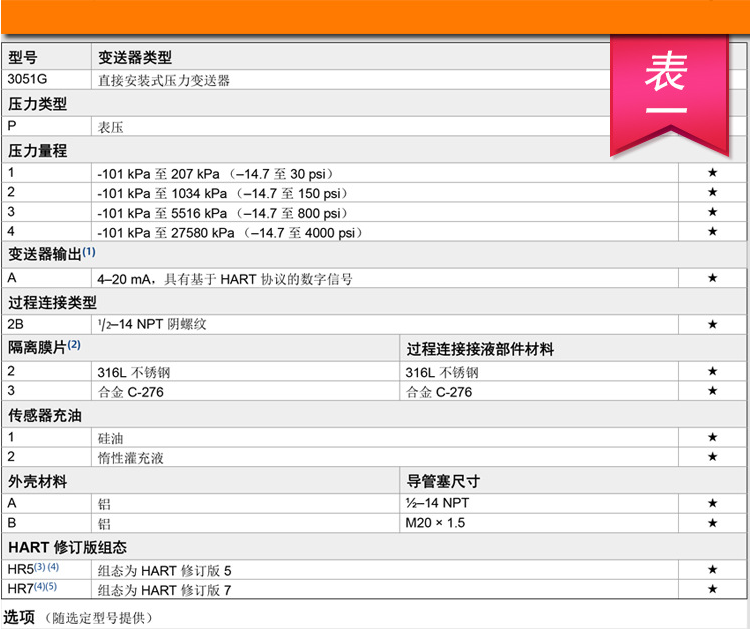

罗斯蒙特压力变送器型号

最后小编选取标准常用的罗斯蒙特(3051TG/TA/)变送器典型型号:
◆3051TG1A2B21AB4K5M5     ◆3051TG2A2B21AB4E5M5     ◆3051TG2A2B21AB4M5    ◆3051TG3A2B21AB4K5M5     ◆3051TG4A2B21AB4K5M5     ◆3051TA1A2B21AB4K5M5  ◆3051TA2A2B21AB4M5      ◆ 3051TA2A2B21AB4M5
