小编今天重点讲讲小巧型压力变送器和2088型压力变送器怎样接线，遇到好多客户压力变送器买回去之后不知道接哪个端子，怕接错了，会造成损失，其实很简单压力变送器都是二线制4-20MA输出，两个端子，一个正，一个负，A接正，B接负。就算A/B接反了也没事，必竟是24V电源不会烧坏线路板，下面结合图形给大家讲解如何正确接线

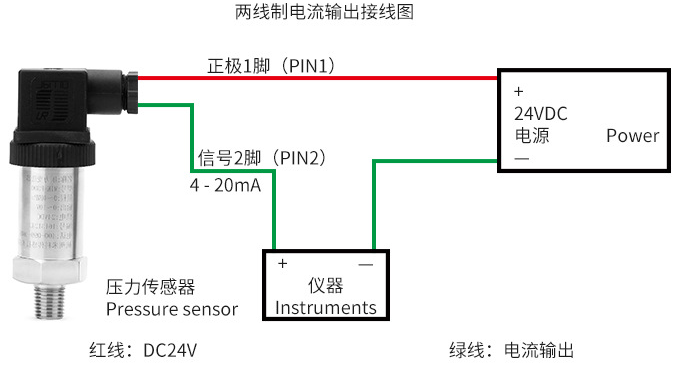

小巧型压力变送器二线制正确的接线方法  图（一）

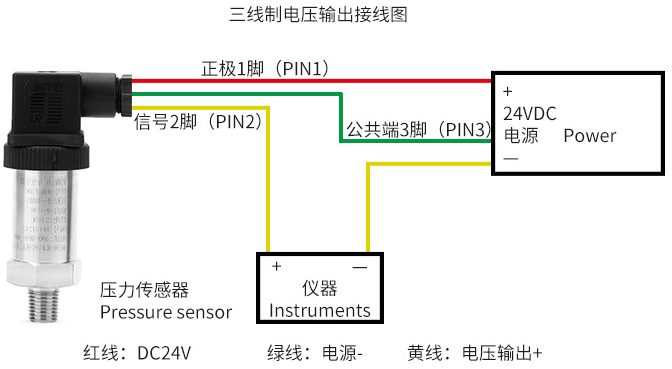

小巧型压力变送器三线制正确的接线方法  图（二）

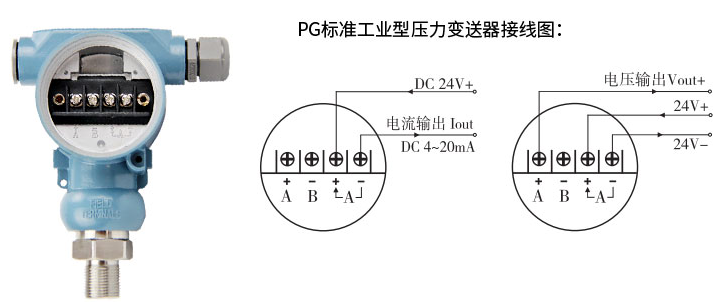

2088型压力变送器正确的接线方法如  图（一）

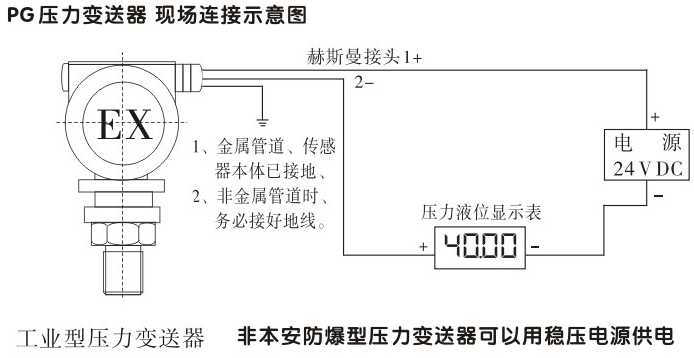

2088型压力变送器正确的接线方法如  图（三）






备注：提醒各位电工如果是24V电源A/B两个端子随便接都没事，千万不能高于24电源这样会导致线路板，膜片损坏，所以在安装之前一定多看看说明书，如确实不会接线，要随时与厂家联系。
