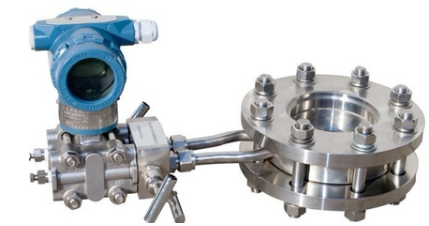

孔板流量计长期使用后如何检查存在的问题

(1)结构的偏离：a.孔板入口直角锐利度；b.节流件厚度；c.节流件上游端面平面度；d.取压位置； e.取压口加工不规范或堵塞；f.管径尺寸与计算值不符；g.节流件附近产生台阶和错位；h.环室尺寸不符，产生台阶或偏心；i.焊接的焊缝突出；j.节流件偏心(不同轴度大)。

(2)管线布置的偏离：a.阻流件靠近节流装置。阻流件类型很复杂，有单一阻流体，亦有组合式阻流件，标准仅给出几种单一的，对于组合式阻流件还缺少试验资料；b.流动调整器的应用，使进入节流件的流动为充分发展管流，但并非随意使用都能达到目的，如使用不当，反会带来流场偏移、堵塞、高压力损失等副作用。

(3)使用偏离：a.孔板弯曲(变形)；b.节流件上游端面沉积脏物；c.节流件上游测量管沉积脏物；d.孔板入口直角边缘变钝，破损；e.文丘里管内表面粗糙度变化。

(4)管壁粗糙度的影响：a.管壁粗糙度增加，使流速分布曲线变陡，增大流出系数；b.管壁粗糙度是一个难以掌握的因素，它与流体性质、管壁腐蚀、积垢等有关，随时间而变化。
