电容式压力变送器工作原理及结构分析

发布日期:2018-04-03 20:03

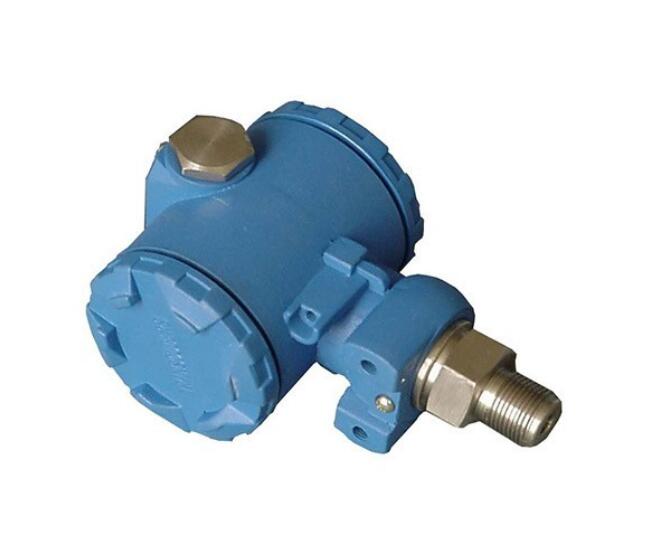

电容式压力变送器是一种常用的变送器产品,主要由测压元件传感器(也称作压力传感器)、测量电路和过程连接件三部分组成,被广泛用于多个行业中。今天我们主要来介绍一下电容式压力变送器工作原理及结构分析,希望可以帮助用户更好的应用产品。

电容式压力变送器工作原理:

被测介质的两种压力通入高、低两个压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。电容式压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。 当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节,转换成与压力成正比的信号。电容式压力变送器和电容式绝对压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。电容式压力变送器的A/D转换器将解调器的电流转换成数字信号,其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外,它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方,,传感器微调等运算,以及诊断和数字通信。

上海自动化仪表一厂电容式压力变送器结构分析:

压力变送器微处理器中有16字节程序的RAM,并有三个16位计数器,其中之一执行A /D转换。

D/A转换器把微处理器来的并经校正过的数字信号微调数据,这些数据可用变送器软件修改。数据贮存在EEPROM内,即使断电也保存完整。

数字通信线路为变送器提供一个与外部设备(如205型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号,并通过回路传送所需信息。通信的类型为移频键控FSK技术并依据BeII202标准。
