详解压力变送器的安装接线介绍

发布日期:2017-10-31 20:47

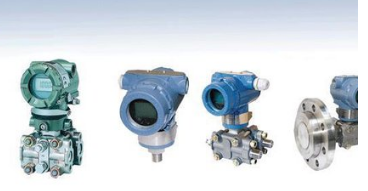

    压力变送器是把气体或液体的压力转换为可使用的电信号的器件。安装接线影响着它能否正常使用。下面介绍下压力变送器的安装接线法。
    压力变送器按接线方式,可分二线制,三线制,四线制。现在的变送器一般都有4个接线端子,两个是接线的,另外两个不用接线。
    压力变送器一般输出的信号是电流4-20MA,0-20MA,或电压0-5V,1-5V,0-10等,通常电流型的是二线或四线制,电压的三线制输出。目前市面的变频器很多是没有24VDC供电电源的,大部份是10V,有些功耗较大的变送器,10VDC的电源无法带动,那么只能外接供电源24VDC。这样变频器就出现了四个接线端子:供电+,供电-,反馈+和反馈-。

    电流型四线制接线方式:电源+==供电+;电源-==供电-;信号+==反馈+,信号-==反馈-。
    电流型二线制接比方式:电源+==供电+;信号+==反馈+,供电-==反馈-。
    电压型三线制接线方式:电源+==供电+;电源-(信号-)==供电-;信号+==反馈+,电源-(信号-)==反馈-。
    以上关于压力变送器安装使用接线法,用户在购买压力变送器需要接线时可以参考。
