氯化氢流量计

  来源:  作者:


氯化氢流量计

      氯化氢流量计是用来测量氯化氢气体流量的一种流量计,一般选型为温压补偿涡街流量计,精度更高的选择热式气体质量流量计。仕乐克仪表专业研发生产氯化氢流量计,是专业的氯化氢流量计厂家,可以给用户提供专业的氯化氢流量计选型以及价格报价


       氯化氢流量计(温压补偿涡街流量计)是一种新型流量仪表。它采用了新一代流量传感器,具有其它流量计不可兼得的许多优点,与国内外同类产品相比具有许多新特点。它是根据流体中插入物体所产生的旋涡个数与流速成比例制成的。然后再把旋涡产生压力的变化作为应力的变化而进行检出,输出与流量成正比的4- 2OmA电流脉冲或直流电流输送到接收仪表。

氯化氢流量计主要特点:
☆品种齐全、测量范围广、精度高
☆检出传感器不与介质接触,可靠性高
☆气液通用,适用范围广
☆没有可动部件,构造牢固简单,使用寿命长
☆压力损失小,计量成本便宜
☆检出传感器可互换,换后不需标定,便于维护
☆插入式流量计可进行不断流拆卸
☆耐腐蚀,安全,防爆

氯化氢流量计主要规格
测量介质:液体、气体或蒸汽
测量管径:10一2500mm
测量范围:液体0. 35^-9m/s,气体或蒸汽4^-70m/s,  (00C, 1大气压时)
精度:指示值的士1%,指示值的士2.5%(插入式)(雷数2X104^-7X106)
输出信号:脉冲输出:4^r2OmA电流脉冲二线制,脉宽0. 5ms或0. 25ms
模拟输出:4^-20mADC二线制
电源电压:12-45V〔负载电阻二50(电源电压一12)
流体温度:-40一3000C
流体压力:-0. 1MPa一法兰额定值
环境温度:-40^ 800C,-20- 600C(带现场指示表)
环境湿度:5一100%RH
接线连接孔:N120 X 1. 5内螺纹
主要材料:
普通型:发生体及主体为1Crl8Ni9Ti;
防腐型:内衬和发生体均为聚四氟乙烯;外壳为1Crl8Ni9Ti;
仪表盒:不带表头为1Crl8Ni9Ti;带表头为铸铝。
重量:参见外形尺寸图。

1)氯化氢流量计通径选择
     通径可根据最大使用流量Qv来选择。为了获得尽可能宽的流量测量范围,正常使用流量应不小于流量计额定最人流量的1/2。为保证流量计的准确度,雷诺数范围应在2*104 - 7*106内。选择流量计通径时,应将已知标准状态((1人气压,00C )卜的流量换算为工况状态下的流量,以便从表(1.2)中选用适当的流量计。

1.将标准状态卜的密度AN换算成工况下密度A。
2. 求出工况下的流量Qv:a)由标准状态体积流量求出Qv:
a)由标准状态体积流量求出Qv
3)动态粘度η与运动粘度的换算:η=μρ
4)雷诺数:
以上式中:
ρ—工况下密度(kg/m3)
ρN—标准状态下密度(kg/m3)
P— 工况下压力(MPa)
T— 工况温度(℃)
Qv—工况体积流量(m3/h)
QN—标准状态下体积流量(Nm3/h)
Qm—质量流量(kg/h)
η—动态粘度(Pa?S)
RD—雷诺数
D—流量计管径或插入探头直径(mm)

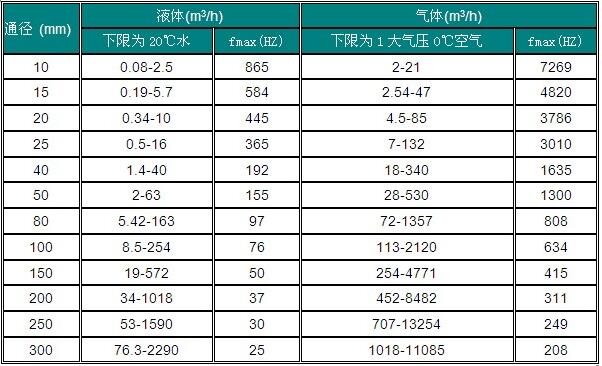

表1 不同通径下流量计液体、气体最大流量及所对应的最大频率
注:1、液体最小流量可从图1查找,气体和过热蒸汽可从图2查找。
2、对于插入式流量计而言,管径从200~2500mm其最大流量可按流速(液体9m/s,气体75m/s)计算。其最小流速可通过表1、表2、图1、图2、DN50最小流量来计算,再得出某管径下最小流量。

2)压力损失
水在流速7m/s时为0.054Mpa,大气压下的空气在流速75m/s时为830H2O,压力损失由下式计算。

△Ρ=1.1×10-6×ρ?V2
式中:△Ρ——压力损失(Mpa)
ρ——流体密度(kg/m3)
V——流速(m/s)

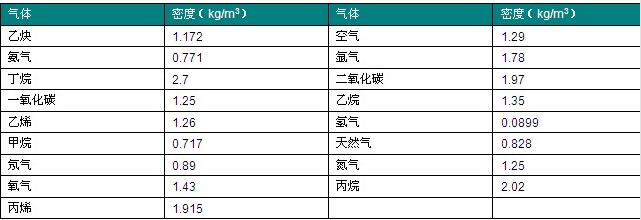

表2 常用气体介质的标准状态密度

氯化氢流量计测量饱和蒸汽实例
试确定DN50流量计用于7bar饱和蒸汽的量程范围。由表3可查得:DN50 7bar量程范围是84-1835kg/h 还可得到以下信息:饱和蒸汽温度165℃,密度3.67kg/m3。

液体最小流量(线性)

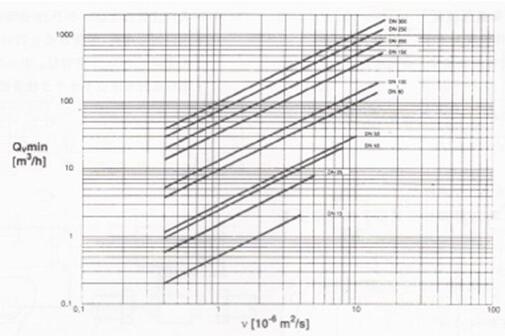

图1 液体最小流量与运动粘度的关系

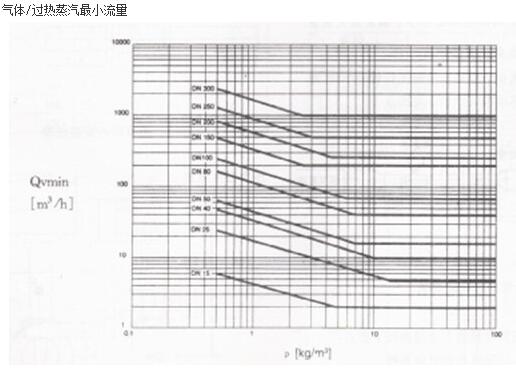

气体/过热蒸汽最小流量的曲线图

例2:已知氮气流量为4600Nm3/h,工作压力0.7Mpa,工作温度为40℃,选择流量计通经。
解:1)将标准流量变为工况流量
求工作条件下的密度
首先查表2,得知标准状态下氮气密度1.25kg/Nm3
3)通过表1和图2可知
φ80 流量计的测量范围 40~1375m3/h
φ100 流量计的测量范围 70~2120m3/h
φ80 流量计的测量范围 200~4771m3/h
根据选型原则常用流量不小于额定最大流量的1/2。所以应选φ80流量计。

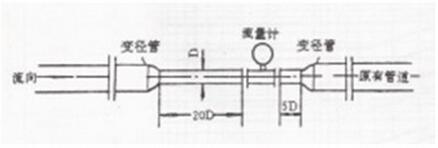

当选择的流量计管径比实际工作管径小时,应采用变径管以保证准确测量。见图3
流量计安装位置要求

氯化氢流量计的选型是重要的,但是氯化氢流量计的安装同样重要,后期我们补充氯化氢流量计的安装要求和注意以及外形和安装尺寸,还有氯化氢流量计的选型表。

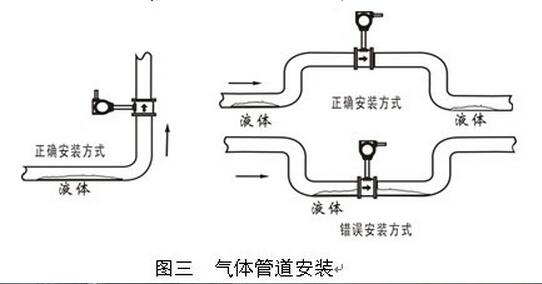

氯化氢流量计测量气体时候正确安装图如下
        1、传感器上游应尽量避免安装调节阀或半开阀门,调节阀或半开阀门安装在传感器的下游8DN(通径的八倍)之后。
  2、 涡街流量计按传感器分为法兰式、夹持式、插入式。选型时优先考虑法兰式,其次是夹持式,插入式不予考虑。原因是夹持式和插入式流量计的精度受安装影响较大,不规范的安装将产生很大的测量误差。

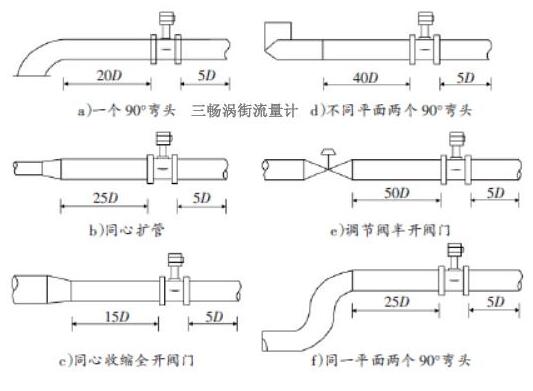

                氯化氢流量计的安装有务必确保传感器铭牌上的箭头指向与流体流向一致和必须满足下图中的最小前后直管段要求。同时要遵守以下几方面的要求。
氯化氢流量计安装位置图
        3、安装传感器的直管段应尽可能的与传感器通径(DN)一致。若无法一致时,应采用比传感器通径略大的管径,误差要≤3%并不超过5mm。
  4、被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。
  5、传感器应避免安装在有机械振动的管道上,并尽量避开强电磁场干扰。当振动不能避免时,应考虑在传感器前后约2DN处的直管段上加固定支架。

氯化氢流量计安装步骤
  1、将配备的专用法兰分别焊接到上游和下游直管段上,应使专用法兰与直管段的内径严格保持垂直和同心。
  2、将传感器夹装在焊有专用法兰的上、下游直管段上,并用螺栓紧固。应使上游和下游直管段与传感器保持同心。
  3、应注意传感器的流向标志要与管道内流体的流向一致。

氯化氢流量计的选型表

涡街流量计型谱

说明

LUGB

LUGE

压电式涡街流位计

电容式涡街流最计

仪表类型



2

3

4

5

6

7

8

法兰卡装式

法兰连接式

管道对接式

螺纹连接式

卡箍连接式

固定插人式

球闷插人式

安装方式



2

3

4

液体

气体

燕汽

测量介质



—X

流量计公称通径用2-4位阿拉伯数字表示例如:DN200200表示

公称通径



2

3

4

5

6

7

8

9

脉冲频率信号无显示

脉冲频率信号带显示

电池供电现场显示

两线制4-20mA信号无显示

两线制4-20mA信号带显示

两线制4-20mA信号带HART通讯

三线制4-20mA信号带显示

三线制4-20mA信号带R-s485通讯

输出信号



2

3

4

5

6

-50 - 50℃(仅电容式)

-20℃ - 50℃

50 - 250℃

50 - 320℃

50 - 500℃(仅电容式

温度规格



  2

3

4

5

6

1.6MPa

2.5MPa

4.0MPa

6.4MPa

更高压力规格(最高可达32MPa

压力规格



M

P

T

PT

差压补偿型

压力补偿型

温度补偿型

温度、压力补偿型

补偿类型



F

Q

S

N

G

B

Y

分体式

潜水型

缩径型

耐腐蚀型

隔爆型

木安防爆塑

一体化补偿型

其他选项

LUGE

-80

-6

M

Y

一体化型电容式差压型涡街质量流量计计,法兰

连接式,介质小于500燕汽。DN80,PN25.

电流信号输出带显示。
