天然气流量计

          天然气流量计多数选用智能旋进旋涡流量计,还有某些情况用涡街流量计和质量流量计。仕乐克仪表专业生产旋进旋涡天然气流量计,非常靠谱的天然气流量计厂家,价格咨询电话029-88923955.

SLK-HLUX系列旋进旋涡天然气流量计采用最新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。西安市仕乐克仪表是专业的旋进旋涡流量计厂家,欢迎新老客户前来咨询旋进漩涡流量计价格。

天然气流量计工作原理

        流体通过螺旋形导流叶片组成的旋涡发生体后,流体被迫绕旋涡发生体中心剧烈地旋转,形成旋涡流。旋涡流加速,沿流动方向经缩径段,流动强度增强。当旋涡流进入扩散段后,在导流体回流的作用下,该旋涡产生二次旋转运动,即旋涡进动。二次旋涡进动的频率与流量成正比。当流量计设计得当时,在很宽的流量范围内,旋涡的频率与流量成线性关系。该频率由压电传感器检测,由流量积算仪进行运算和处理。

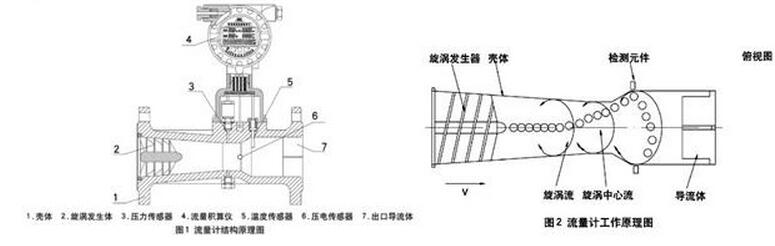

旋进旋涡天然气流量计结构组成与工作原理图

智能旋进旋涡天然气流量计主要特点:

1.内置式压力、温度、流量传感器,安全性能高,结构紧凑,外形美观。

2.就地显示温度、压力、瞬时流量和累积流量。

3.采用新型信号处理放大器和独特的滤波技术,有效地剔除了压力波动和管道振动所产生的干扰信号,大大提高了流量计的抗干扰能力,使小流量具有出色的稳定性。

4. 特有时间显示及实时数据存储之功能,无论什么情况,都能保证内部数据不会丢失,可永久性保存。

5.整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。

6.防盗功能可靠,具有密码保护,防止参数改动。

7.表头可180度随意旋转,安装方便。

天然气流量计技术参数:
公称通径 DN25-DN200
适用介质 气体,天然气,沼气,液化气
精度等级 1.0% 、1.5%
工作压力 PN1.6MPa 、 PN2.5Pa 、PN4.0MPa特殊规格订货时请注明
介质温度 -20~80℃
环境温度 -30~60℃
相对湿度 5%~95%
大气压力 86KPa~106KPa
标准状态条件 P=101.325kpa,T=293.15K
温压补偿 用户选定
电源 外电源:24V DC, 内电源:3.6V锂电池
消耗功率 外电源:<1W ,内电源:<0.3mW锂电池可用二年以上
输出信号 频率信号 ,4-20mA电流信号:对应流量Q~Qmax,20mA对应流量可由用户自己设定
通讯 RS485通讯、Modbus通讯,可传输瞬时流量、累积流量计、压力和温度参数
显示器显示 瞬时流量、温度、压力、累积流量计
传感器材质 铝合金壳体(PN≤1.6Mpa), 不锈钢外壳(PN≤4.0Mpa), PN>4.0Mpa为特殊规格请在订货时注明
安装方式 法兰连接
防爆标志 ExdIIBT4
防护等级 IP65
天然气流量计的选型表

代号

口径

流量范围m3/h

SLK-HLUX-25智能旋进旋涡流量计

DN25

2.5~30

SLK-HLUX-32天然气流量计

DN32

4.5~60

SLK-HLUX-50

DN50

10~150

SLK-HLUX-80

DN80

28~400

SLK-HLUX-100

DN100

50~800

SLK-HLUX-150

DN150

150~2250

SLK-HLUX-200

DN200

360~3600



代号

功能1

N

无温压补偿

Y

带温压补偿



代号

输出型号

F1

4-20mA输出(二线制)

F2

4-20mA输出(三线制)

F3

RS485通讯接口



代号

功能2

E1

1.0级

E2

1.5级

T

常温

P1

1.6Mpa

P2

2.5Mpa

P3

4.0Mpa

D1

内部3.6V供电

D2

DC24V供电

B1

不锈钢

B2

铝合金


天然气流量计的通径与流量范围

公称通径DN(mm)

类 型

流量范围
(m3/h

工作 压力 (MPa)

精确度等级

重复性

20



1.2-1.5


1.6
2.5
4.0
6.3
10
16






1.0
1.5



≤2.5MPa
铝合金

≥4.0MPa
不锈钢


小于基本误差限绝对值1/3

25



2.5-30

32



4.5-60

50

A型

10-150

B型

6-75

80

A 型

28-400

B型

18-200

100

A型

50-800

B型

40-60

150

A型

150-2250

1.6
2.5
4.0

B型

100-1200

200



360-3600


天然气流量计的通径规格尺寸

公称通径

DN(mm)

公称压力
(MPa)

外形尺寸(mm)

表体材质

重量
(kg)

表体长度L

高度H

不锈钢

铝合金

20

1.6/2.5/4.0

180

347



5

6.3、10、16

180

357





25

1.6/2.5/4.0

200

367



7

6.3、10、16

200

378



10

32

1.6/2.5/4.0

230

383



9

6.3、10、16

230

402



12

50

1.6/2.5/4.0

230

403



11

6.3、10、16

260

421



14

80

1.6

330

438



11

2.5/4.0

330

438



18

6.3、10、16

330

446



21

100

1.6

410

468





14

2.5/4.0

410

475



18

6.3、10、16

410

483



33

150

1.6

585

542



21

2.5/4.0

585

549



52

6.3

585

572



72

200

1.6

700

618



41

2.5

700

626



117

4.0

700

634



127
