二氧化碳流量计

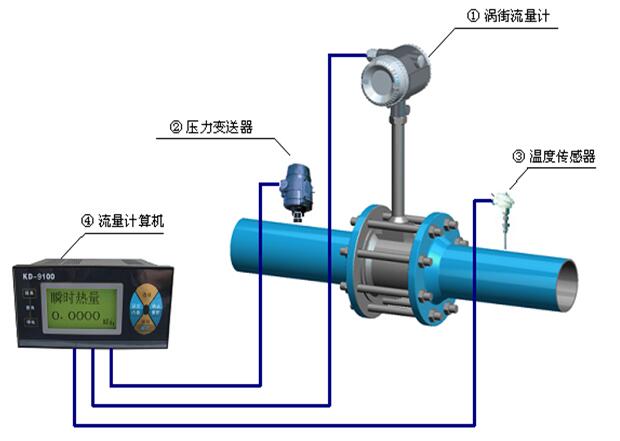

二氧化碳流量计一般选型用气体涡街流量计，质量精度更高要求可以选择气体质量流量计用于贸易结算，当然选择涡街流量计带温压补偿按质量显示，也可以用于贸易结算。仕乐克仪表专业生产二氧化碳流量计，是专业的二氧化碳流量计厂家，价格咨询电话029-88923955，如果横向振动比较厉害的，由于涡街对于横向抗震的抗干扰能力弱，这个时候就需要选用差压式流量计，比如V锥流量计、孔板流量计等。

涡街二氧化碳流量计是利用液体振动原理而开发的一种新型二氧化碳流量计，广泛应用在石油、化工、冶金、造纸等行业流体的计量，该二氧化碳流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。二氧化碳流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。

二、二氧化碳流量表主要特点

1．结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。

2．安装简单，维护十分方便。

3．检测传感器不直接接触被测介质，性能稳定，寿命长。

4．输出是与流量成正比的脉冲信号，无零点飘移，精度高。

5．测量范围宽，量程比可达1：10。

6．在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。

二氧化碳流量表技术指标

1．精度等级：液体±1.0%，气体（蒸汽） ±1.5%，插入式±2.5%。

2．工作压力：1.6MPa，2.5MPa，4.0MPa，6.4MPa。

3．介质温度：普通型-40～150℃ 中温型-40～250℃ 高温型-40～350℃。

4．输出信号：三线电压脉冲，低电平0～1V，高电平 > 4V，占空比50%；二线制标准电流4～20mA；三线制标准电流0～10mA。

5．工作环境：-35℃～+60℃，湿度≤95%RH。

6．工作电源：DC12V；DC24V。

7．壳体材料：碳钢、不锈钢。

8．防爆类型：本安型 ExibIICT6。

插入式二氧化碳流量计

将涡街测量头插入管道特定位置，通过测量该位置的局部流量，根据管道截面流速分布关系，计算出管道内平均流速值。它由转换器、插入杆组件、球阀（根据需求配）、安装短管（ф100）、涡街测量头等组成。

安装步骤：

1．在需要安装二氧化碳流量计的管道正上方（水平管道有此要求），割开一个略小于ф100的孔，去掉毛刺；

2．将配套的一端带有法兰的短管放在孔的上面，保持短管与管道垂直，焊接牢固；

3．放上垫片，插入流量计，法兰连接，若此时有球阀，应先将球阀放在短管上连接好，再打开球阀，插入流量计；

4．保证流量计前有大于15D和后有5D的直管段(D为管道内径)。

分体式二氧化碳流量表流量计简介：

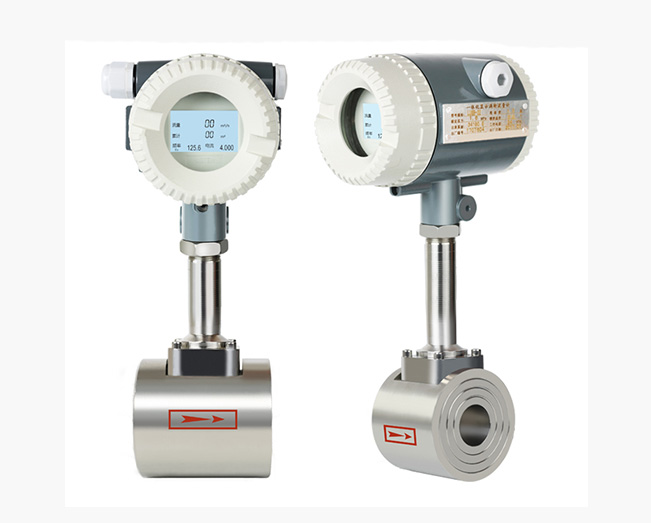

SLK-LUGB系列智能涡街流量计（二氧化碳流量表）,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

二氧化碳流量表技术规格参数

公称通径(mm)	15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式)
公称压力(MPa)	DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)	压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
本体材料	1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度	压电式:0.2g 电容式:1.0～2.0g
精确度	±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范围度	1：6～1：30
供电电压	传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池
输出信号	方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数	符合JB/T9249标准　Cd≤2.4
防爆标志	本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5
防护等级	普通型IP65 潜水型 IP68
环境条件	温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质	气体、液体、蒸汽
传输距离	三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω

二氧化碳流量表产品选型：

①、气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ=1.205kg/m3，υ=15×10-6 m2/s。

②、液体：常温水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。

仪表口径(mm)	液体		气体
仪表口径(mm)	测量范围(m3/h)	输出频率范(Hz)	测量范围(m3/h)	输出频率范围(Hz)
15	0.4～4	40～400	2.8～12	278～1190
20	0.7～7	26～260	6～30	226～1130
25	1～10	21～210	8.8～55	190～1140
32	1.5～15	15～150	15～140	126～1036
40	2.5～25	13～130	25～205	140～1040
50	3.5～45	9～190	35～350	94～1020
65	5.5～75	6.7～91	60～600	73～730
80	8.5～110	4.1～82	86～860	55～690
100	16～180	4.7～69	130～1300	42～536
125	25～270	4.3～49	220～2200	38～380
150	35～350	2.8～43	350～4000	33～330
200	65～650	2～31	560～8000	22～315
250	95～950	1.5～25	890～11000	18～221
300	150～1500	1.2～24	1360～18000	16～213
-300	150～1500	5.5～87	1560～15600	85～880
-400	180～3000	5.6～87	2750～27000	85～880
-500	300～4500	5.6～88	4300～43000	85～880
-600	450～6500	5.7～89	6100～61000	85～880
-800	750～10000	5.7～88	11000～110000	85～880
-1000	1200～1700	5.8～88	17000～170000	85～880
>(1000)	协议		协议

注：表中(300)～(1000)口径为插入式

二氧化碳流量计选型表

型谱					说明
SLKLUGB	www.ahuapu.com				涡街流量仪表
检测	B				压电式传感器
方式	E				电容式传感器
通径		DN	15～1000		单位：mm
连接方式			1	仅对满管型	法兰连接型
			2	仅对满管型	法兰卡装型
			3	仅对插入型	简易插入型
			4	仅对插入型	球阀插入型
测量介质				2	液体
				3	气体
				4	蒸汽
使用环境				P	普通型
使用环境				B	防爆型
输出信号				1	脉冲输出
				2	24V,4～20mA电流输出液晶显示
				3	RS-485通讯
				4	电池供电，不带补偿
				5	温压补偿一体， 24V,4～20mA电流输出型
				6	温压补偿一体，电池供电型
选型	例如： SLKLUGB-DN5024P6 满管型压电式涡街流量仪表，通径DN50，法兰卡装
说明	型连接,介质为蒸汽,温压补偿一体，24V，4～20mA电流信号输出，液晶显示
