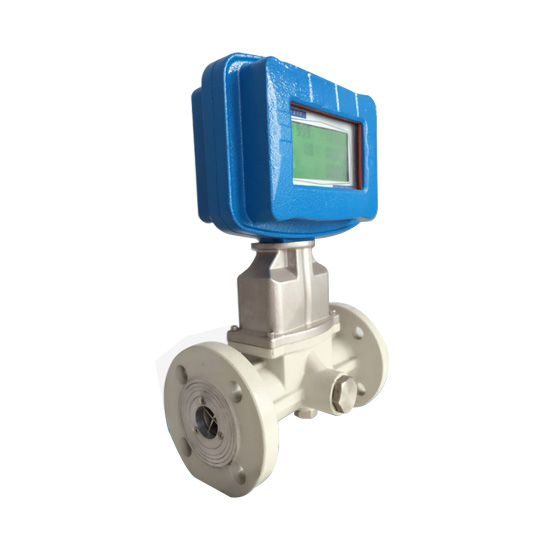

LWQ天然气管道流量表简介
LWQ系列天然气管道流量表是吸取了国内外流量仪表先进技术优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量。
该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部：通用要求》，GB38362.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全“i”》标准检验合格，防爆标志为ExdⅡBT6(隔爆型)、EiaⅡCT6（本安型）。适用于含有ⅡA、ⅡB、ⅡC类T1～T6温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。
LWQ天然气管道流量表产品特点
采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。
采用新型微处理器与高性能的集成芯片，运算精度高、整机功能强大，性能优越。
采用先进的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行。
按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。
采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择。
流量计表头可180°旋转，安装使用简单方便。
高精确度，一般可达±1.5%R、±1.0%R。
重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。
可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（
Pn=101.325KPa,Tn=293.15K）的气体流量：可实时查询温度、压力、时间、日期等数据。
|
执行标准 |
封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003） |
|
仪表口径（mm)及连接方式 |
20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接 |
|
精度等级 |
±1.5%R（±1%R需特制）* |
|
量程比 |
1:10 ；1:20 ；1:30 |
|
仪表材质 |
表体：304不锈钢或铸铝 |
|
使用条件 |
介质温度：-20℃～+80℃ |
|
工作电源 |
A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 |
|
整机耗能 |
外电源：< 1W |
|
信号输出功能 |
脉冲信号、4-20mA电流信号、控制信号 |
|
通讯输出功能 |
RS485通讯 |
|
实时记录功能⑤ |
起停记录、日记录、定时间间隔记录 |
|
信号接线口 |
内螺纹M20×1.5或其他 |
|
防爆等级 |
ExdⅡBT6或ExiaⅡCT4 |
|
防护等级 |
IP65 |
LWQ天然气管道流量表测量范围及工作压力|
公称通径 |
型号 |
标准量程 |
扩展量程 |
常规耐压等级 |
特制高压等级 |
安装方式 |
||
|
DN20 |
LWQ－20 |
A |
2.2-25 |
B |
4-40 |
1.6 |
2.5,4.0 |
法兰 |
|
DN25 |
LWQ－25 |
A |
2.2-25 |
B |
4-40 |
1.6 |
2.5,4.0 |
法兰（螺纹） |
|
DN32 |
LWQ－32 |
A |
5-50 |
B |
6-60 |
1.6 |
2.5,4.0 |
法兰 |
|
DN40 |
LWQ－40 |
A |
5-50 |
B |
6-60 |
1.6 |
2.5,4.0 |
法兰（螺纹） |
|
DN50 |
LWQ－50 |
A1 |
6-65 |
B1 |
5-70 |
1.6 |
2.5,4.0 |
法兰 |
|
LWQ－50 |
A2 |
10-100 |
B2 |
8-100 |
||||
|
DN65 |
LWQ－65 |
A |
15-200 |
B |
10-200 |
1.6 |
2.5,4.0 |
法兰 |
|
DN80 |
LWQ－80 |
A1 |
13-250 |
B |
10-160 |
1.6 |
2.5,4.0 |
法兰 |
|
LWQ－80 |
A2 |
20-400 |
法兰 |
|||||
|
DN100 |
LWQ－100 |
A1 |
20-400 |
B |
13-250 |
1.6 |
2.5 |
法兰 |
|
LWQ－100 |
A2 |
32-650 |
法兰 |
|||||
|
DN125 |
LWQ－125 |
1 |
25-700 |
B |
20-800 |
1.6 |
2.5 |
法兰 |
|
DN150 |
LWQ－150 |
A1 |
32-650 |
B |
80-1600 |
1.6 |
2.5 |
法兰 |
|
LWQ－150 |
A2 |
50-1000 |
法兰 |
|||||
|
DN200 |
LWQ－200 |
A1 |
80-1600 |
B |
50-1000 |
1.6 |
______ |
法兰 |
|
LWQ－200 |
A2 |
130-2500 |
法兰 |
|||||
|
DN250 |
LWQ－250 |
A1 |
130-2500 |
B |
80-1600 |
1.6 |
______ |
法兰 |
|
LWQ－250 |
A2 |
200-4000 |
法兰 |
|||||
|
DN300 |
LWQ－300 |
1 |
200-4000 |
B1 |
130-2500 |
1.6 |
______ |
法兰 |
|
B2 |
320-6500 |
1.6 |
||||||
LWQ天然气管道流量表产品分类| 仪表型号 | LWQ-N | LWQ-A | LWQ-B | LWQ-C | LWQ-D |
| 信号输出 | 脉冲 | 4-20mA | 无 | 4-20mA | 可选4-20mA/脉冲 |
| 供电电源 | +24VDC±15% | +24VDC±15% | 锂电池 | 24VDC±15% | 24VDC±15%+锂电池 |
| 精度等级 | 2.5～1.5级 | 1.5～1.0级 | 1.5～1.0级 | ||
| 测量范围 | 标准量程 | 标准量程或扩展量程 | 标准量程或扩展量程 | ||
| 显示器 | 无 | 有 | 有 | ||
| 温压补偿 | 无 | 无 | 有 | ||
| 通讯接口 | 无 | 无 | RS485 | ||
| 实时记录 | 无 | 无 | 有 | ||
| 仪表材质 | 铝合金或不锈钢 | 铝合金或不锈钢 | 铝合金或不锈钢 | ||
| 防爆等级 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ||
| 防护等级 | IP65 | IP65 | IP65 | ||
| 整机功耗 | < 1W | < 1W | < 1W | ||
| 仪表通经 | DN25～DN300 | DN25～DN300 | DN25～DN300 | ||
| 安装方式 | 法兰安装 | 法兰安装 | 法兰安装 | ||
| 介质温度 | -20℃～80℃ | -20℃～80℃ | -20℃～80℃ | ||
| 环境温度 | -30℃～60℃ | -30℃～60℃ | -30℃～60℃ | ||
