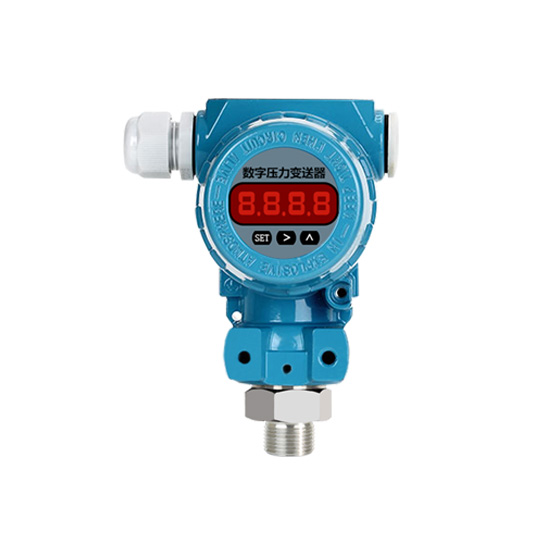

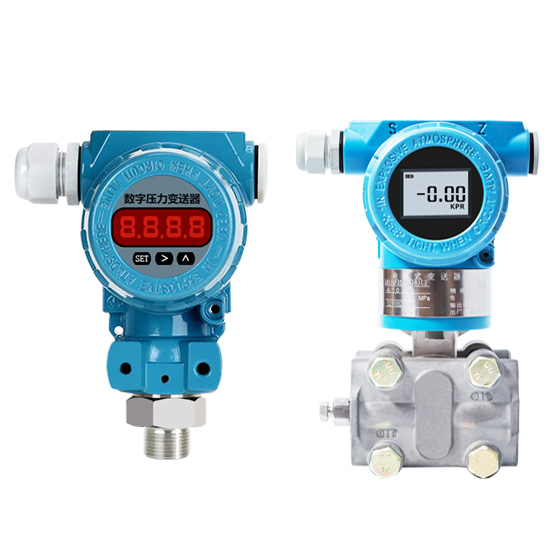

氧气压力变送器

3151系列代码

变送器选型代码

选用项

测量类型

 GP

表压力变送器

推荐使用量程（kPa）

 3

0-1～7.5

4

0-4～40

5

0-20～200

6

0-70～700

7

0-210～2100

8

0-700～7000

9

0-210～21000

0

0-420～42000

输出信号型式

 A

4～20mA直流信号＋HART协议数字信号(单参数)

选用

 B

4～20mA直流信号＋HART协议数字信号(多参数)

 E

工业以太网协议的数字量信号

 F

FF基金会现场总线协议的数字量信号

 P

Profibus－PA协议的数字量信号

与测量介质接触的部件材料

 22

316L SST              传感器隔离膜片、
316 SST                流程法兰、泄放阀、选用接头
氟碳橡胶               接液"O"形密封圈

选用

23

哈氏合金C-276       传感器隔离膜片、
316 SST                流程法兰、泄放阀、选用接头
氟碳橡胶                接液"O"形密封圈

25

钽材料                   传感器隔离膜片
316SST                 流程法兰、泄放阀、选用接头
氟碳橡胶                接液"O"形密封圈

流程法兰接头型式

 O

1/4－18 NPT 内螺纹

选用

 T&nbsnbsp;

1/2－14 NPT 内螺纹

 S1

带一个远传装置（正压侧）

 S2

带一个远传装置

显示器件型式

 M20

指针显示，0～线性刻度
（输出4～20mA的变送器可选）

选用

 M7

LCD（液晶）显示，可设置循环或固定显示压力、温度、电流、百分比与测量工程量单位等多种模式。

 M28

OLED显示，中文显示界面
（回路增加压降≤6.5V）
同时显示压力、温度、电流、百分比与测量工程量单位。

 M30

LED数字显示百分比量程
（4～20mA回路增加压降≤3V）

 M32

LED数字显示，可按需设定
（4～20mA回路增加压降≤3V）

安装支架型式

 B1

弯支架管装2″管

选用

B2

弯支架板装

B3

平支架管装2″管

防爆型式

 d

ExdⅡCT6（隔爆型）

选用

i

ExiaⅡCT6（本安型）

抗电源干扰型式（本安防爆型不能用）

k

安装内置式电源隔离模块

选用

引压接头

 C12

一端为1/2-14NPT螺纹，另一端为外径14mm,内径6mm连接管，用于与其它管道焊接，两端为可拆卸式螺纹连接。

选用
