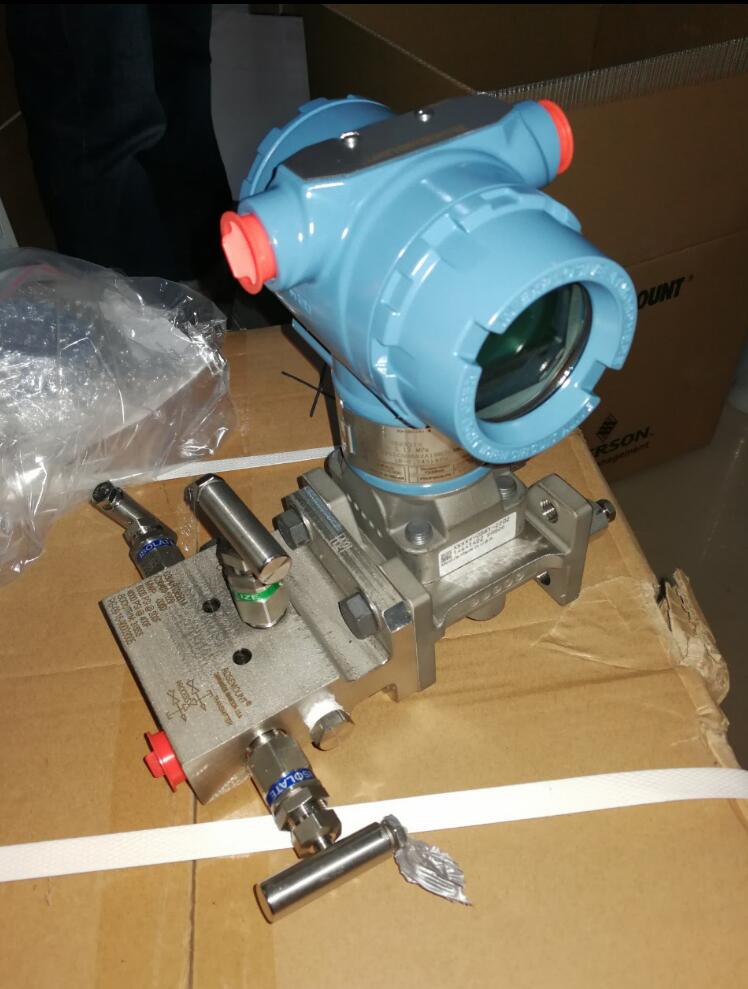

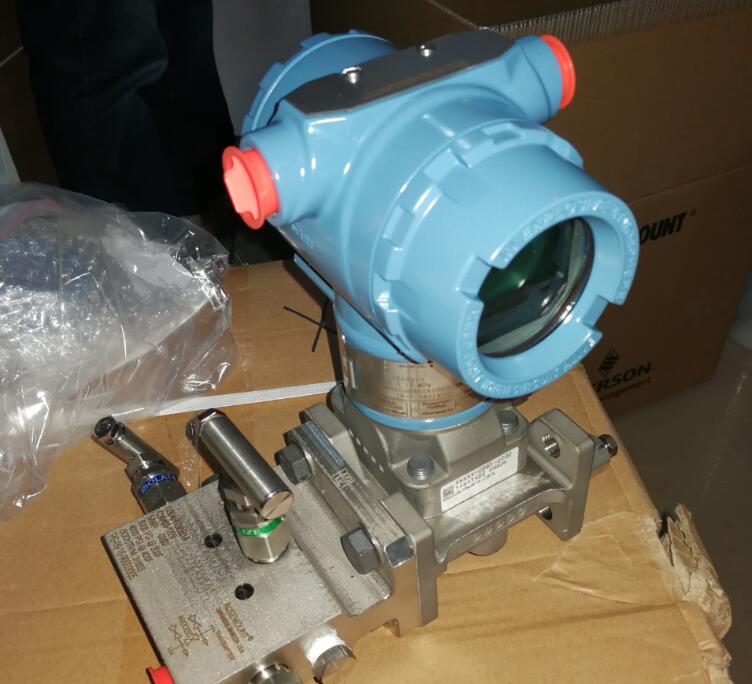

罗斯蒙特3051微差压变送器

工作原理

工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。

产品描述

罗斯蒙特3051微差压变送器 是用于防止管道中的介质直接进入变送器里的压力传感器组件，它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的液位、流量

技术参数

总体性能：±0.15%

精度：±0.075%

差压：校验量程从0.5inH2O至2000psi

表压：校验量程从2.5inH2O至2000psi

设计小巧、坚固而质轻，易于安装

　　罗斯蒙特3051微差压变送器

　　是用于防止管道中的介质直接进入变送器里的压力传感器组件，它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成

　　4～20mA DC信号输出。

　　差压/压力变送器带上远传密封装置后，就成为远传差压/压力变送器，它仍具有差压/压力变送器的各种特点。可与HART手操器相互通讯，通过它进行设定，监控。

　　可避免被测介质直接和变送器的隔离膜片接触，这种测量方法适用于下述几种情况：

　　1、被测介质对变送器敏感元件有腐蚀作用

　　2、需要将高温被测介质与变送器隔离

　　3、被测介质中有固体悬浮物或高粘度介质

　　4、被测介质由引压管引同时易固化或结晶

　　5、更换被测介质需严格净化测量头

　　6、测量头必须保持卫生，严禁污染。使用对象：腐蚀性或粘性的液体

　　注意：真空场合不宜采用远传变送器。

　　罗斯蒙特3051微差压变送器

　　主要分类

　　远传差压/压力变送器远传装置形式有四种：

　　1、扁平式远传装置（标准3″、工作压力2.5MPa）

　　2、型螺纹安装式远传装置（最大工作压力10MPa）

　　3、型法兰安装式远传装置

　　4、型插入筒式远传装置（标准3″或4″，工作压力2.5MPa）

　　远传差压/压力变送器[1]的选型方法：

　　罗斯蒙特3051微差压变送器

　　特点分析

　　模拟型特点

　　●精度高

　　●量程、零点外部连续可调

　　●稳定性能好

　　●正迁移可达500%、负迁移可达600%

　　●二线制

　　●阻尼可调、耐过压

　　●固体传感器设计

　　●无机械可动部件、维修量少

　　●重量轻（2.4kg）

　　●全系列统一结构、互换性强

　　●小型化（166mm总高）

　　●接触介质的膜片材料可选

　　●单边抗过压强

　　●低压浇铸铝合金壳体

　　智能型特点：

　　●超级的测量性能，用于压力、差压、液位、流量测量

　　●数字精度：+（-）0.05%

　　●模拟精度：+（-）0.75%+（-）0.1%F.S

　　●全性能：+（-）0.25F.S

　　●稳定性：0.25% 60个月

　　●量程比：100：1

　　●测量速率：0.2S

　　●小型化（2.4kg）全不锈钢法兰，易于安装

　　●过程连接与其它产品兼容，实现最佳测量

　　●世界上唯一采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性

　　●采用16位计算机的智能变送器

　　●标准4-20mA，带有基于HART协议的数字信号，远程操控

　　●支持向现场总线与基于现场控制的技术的升级。
