一、产品概述：

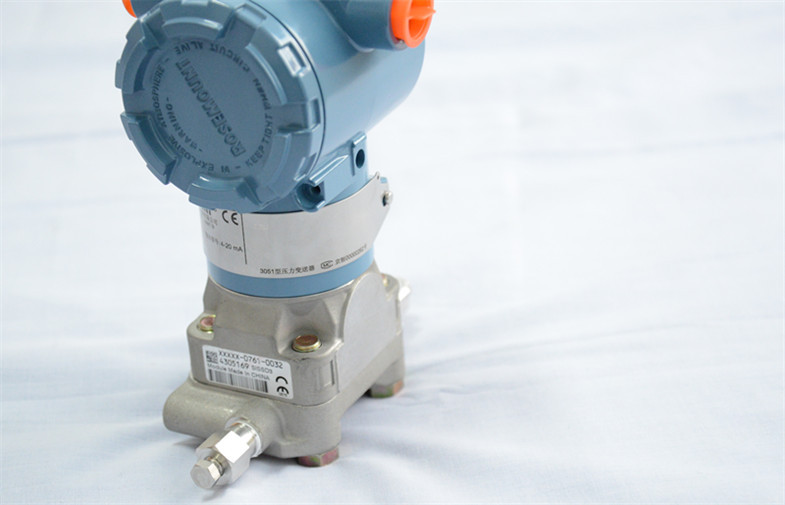

　　3051CA罗斯蒙特绝对压力变送器，3051TA绝压变送器集传感器、电子技术与单隔离膜片设计与一体，实现表压和绝压测量的校验量程从0.3到10000psi 。3051T型压力变送器工作原理：工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。3051压力变送器传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于3051GP压力变送器，大气压如同施加在传感膜片的低压侧一样）。3051AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸（0.1毫米），且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。

　　二、技术参数：

　　总体性能：±0.15%FS

　　精度：±0.075%FS

　　绝对压力：校验量程从0.3至10000psi

　　表压：校验量程从0.3至10000psi

　　不锈钢与哈氏合金CR过程隔离膜片

　　单隔离膜片设计

　　灌充液：硅油与惰性油

　　可选DIN与Autoclave相配的过程连接

　　罗斯蒙特3051TG/TA压力变送器典型型号:

　　3051TG1A2B21AB4K5M5

　　3051TG2A2B21AB4E5M5

　　3051TG2A2B21AB4M5

　　3051TG3A2B21AB4K5M5

　　3051TG4A2B21AB4K5M5

　　3051TA1A2B21AB4K5M5

　　3051TA2A2B21AB4M5

　　3051TA2A2B21AB4M5

　　三、选型指南：

　　型号变送器类型

　　3051TG

　　3051TA表压变送器

　　绝对压力变送器

　　代码压力范围

　　3051TG3051TA

　　50-0.3至0-30psig(0-2至0-207kPa)

　　0-1.5至0-150psig(0-10至0-1034kPa)

　　0-8至0-800psig(0-55至0-5516kPa)

　　0-40至0-4000psig(0-276至0-27579kPa)

　　0-2000至0-10000psig(0-13800至0-68900kPa)0-0.3至0-30psig(0-2至0-207kPa)

　　0-1.5至0-150psig(0-10至0-1034kPa)

　　0-8至0-800psig(0-55至0-5516kPa)

　　0-40至0-4000psig(0-276至0-27579kPa)

　　0-2000至0-10000psig(0-13800至0-68900kPa)

　　代码输出

　　A

　　M(1)4-20mA，带有基于HART协议的数字信号

　　低功耗，1-5Vdc，带有基于HART协议的数字信号(0.8-3.2Vdc输出，用选项代码C2)

　　代码过程连接型式

　　2A

　　2B

　　2C

　　2F1/4-18NPT阴螺纹

　　1/2-14NPT阴螺纹

　　G1/2AA DIN 16288阳螺纹(仅限量程1-4，SST)

　　锥形和螺纹式，适用于F-250-C型蒸压器Autoclave(包括压盖与筛，仅限量程5SST)

　　代码隔离膜片过程连接液件材料

　　2(2)

　　3(3)316LSST

　　316L SST

　　哈氏合金C-276

　　哈氏合金C-276

　　代码灌充液

　　1

　　2硅油

　　惰性液(Fluorinert FC-43)

　　代码外壳材料导线管入口尺寸

　　A

　　B

　　C

　　D

　　J

　　K

　　L铝，聚氨酯涂层

　　铝，聚氨酯涂层

　　铝，聚氨酯涂层

　　铝，聚氨酯涂层

　　SST

　　SST

　　SST1/2-14NPT

　　M20×1.5(CM20)

　　PG13.5

　　G1/2

　　1/2-14NPT

　　M20×1.5(CM20)

　　PG13.5
