第四节 安装使用

3.1 电气连接

系统接线图如图3-1所示

图3-1 电气接线图

信号端子位于电气盒的一个独立舱内。在接线时,可拧下接线侧的表盖。左边的端子是信号端子,右边的端子是测试或指示表端子(图3-1画出了端子的位置,测试端子用于接任选的指示表头或供测试,电源是通过信号线送到变送器的,无需另外的接线)。

信号线可采用双绞线效果更好。信号线不要与其它电源线一起穿金属管或放在同一线槽中,也不要靠近强电设备。在电磁干扰较严重的场合,建议使用屏蔽导线,并妥善接地。

变送器电气壳体上的穿线孔,应当密封或者塞住(用密封胶),以避免电气壳内潮气积聚。如果穿线孔不密封,则安装变送器时,应使穿线孔朝下,以便排除液体。

信号线可以不接地(浮空)或在信号回路中任何一点接地,变送器外壳可以接地或不接地。

因为变送器通过电容耦合接地,所以检查绝缘电阻时,不应用高于100V的兆欧表,电路检查应采用不大于45V的电压。

3.2 现场安装

我公司生产的WNK3051智能变送器可直接安装在2英寸管道上或直接安装在墙壁上以及仪表板上。图3-2给出了不同的安装形式(用户可选)。

图3-2a 弯支架管装带三阀组 支架订货号B1       图3-2b 弯支架板装 订货号B2

图3-2c 弯支架管装

图3-2 现场安装形式

变送器不是水平安装时由于膜片及硅油的重力,针对不同的量程会造成零位漂移,特别是中、低量程变送器,但可校准。

3.2.1安装位置

变送器在工艺管道上的正确的安装位置,与被测介质有关。为了获得合适的安装,应注意考虑下面的情况:

1)防止变送器与腐蚀性或过热的被测介质相接触。

2)要防止渣滓在导压管内沉积。

3)导压管要尽可能短一些。

4)两边导压管内的液柱压头应保持平衡。

5)导压管应安装在温度梯度和温度波动小的地方。

6)防止引压管内结晶或低温结冰。

3.3 测量方式

◆液体测量:

测量液体流量时,取压口应开在流程管道的侧面,以避免渣滓的沉淀。同时变送器要安装在取压口的旁边或下面,以便气泡排入流程管道之内。

◆气体测量:

测量气体流量时,取压口应开在流程管道的顶端或侧面。并且变送器应装在流程管道的旁边或上面,以便积聚的液体容易流入流程管道之中。

◆蒸汽测量:

测量蒸汽流量时,取压口开在流程管道的侧面,并且变送器安装在取压口的下面,以便冷凝液能充满在导压管里。

应当注意:在测量蒸汽或其它高温介质时,其温度不应超过变送器的使用极限温度。

被测量介质为蒸汽时,导压管中要充满水,以防止蒸汽直接和变送器接触,因为变送器工作时,其容积变化量是微不足道的,所以不需要安装冷凝罐。

注意:使用压力容室装有泄放阀的变送器,取压口要开在流程管道的侧面。被测介质为液体时,变送器的泄放阀应装在上面,以便排出渗在被测介质的气体。被测介质为气体时,变送器的泄放阀应装在下面,以便排放积聚的液体。

◆液位测量:

用来测量液位的差压变送器,实际上是测量液柱的静压头。这个压力由液位的高低和液体的比重所决定,其大小等于取压口上方的液面高度乘以液体的比重,而与容器的体积或形状无关。

(a)开口容器的液位测量

测量开口容器液位时,变送器装在靠近容器的底部,以便测量其上方液面高度所对应的压力。如图3-3所示。

容器液位的压力,连接变送器的高压侧,而低压侧通大气。如果被测液位变化范围的最低液位,在变送器安装处的上方,则变送器必须进行正迁移。

图3-3 开口容器液体测量

湿导压管连接举例:

设X为被测的最低和最高液位之间的垂直距离,X=3175mm。

Y为变送器取压口到最低液位的垂直距离,Y=635mm。

Υ为液体的比重,Υ=1。 h为液柱X所产生的最大压头,单位为KPa。

e为液柱Y所产生的压头,单位为KPa。 1mmH2O=9.80665Pa(以下同)

测量范围从e至e+h

所以:h=X·Υ          e=Y·Υ

=3175×1         =635×1

=3175mmH2O       =635mmH2O

=31.14KPa        =6.23KPa

即变送器的测量范围为 :6.23KPa~37.37KPa

(b)密闭容器的液位测量

在密闭容器中,液体上面容器的压力影响容器底部被测的压力。因此,容器底部的压力等于液面高度乘以液体的比重再加上密闭容器的压力。

为了测得真正的液位,应从测得的容器底部压力中减去容器的压力。为此,在容器的顶部开一个取压口,并将它接到变送器的低压侧,这样容器中的压力就同时作用于变送器的高低压侧。结果所得到的差压就正比于液面高度和液体的比重的乘积了。

1)干导压连接

如果液体上面的气体不冷凝,变送器低压侧的连接管就保持干的,这种情况称为干导压连接。决定变送器测量范围的方法与开口容器液位的方法相同(见图3-3)。

2)湿导压连接

如果液体上面的气体出现冷凝,变送器低压侧的导压管里会渐渐地积存液体,就会引起测量的误差。为了消除这种误差,预先用某种液体灌充在变送器的低压侧导压管中,这种情况称为湿导压连接。

上述情况,使变送器的确低压侧存在一个压头,所以必须进行负迁移(见图3-4)。

湿导压管连接举例:

设X为最低和最高液位之间的垂直距离,X=2450mm。

Y为充液导压管顶端到变送器基准线之间的距离,Y=635mm。

Z为充液导压管顶端到变送器基准线之间的距离,Z=3800mm。

r1为被测液体的比重,r1=1。

r2为低压侧导管填充的比重,r2=1。

e为被测液柱Y所产生的压头,单位为KPa。

s为填充液柱Z所产生的压头,单位为KPa。

测量范围从(e-s)至(h+e-s),则

h=X·r1              e=Y·r1              s=Z·r2

=2540×1             =635×1              =3800×1

=2540mmH2O           =636mmH2O            =3800mmH2O

=24.91KPa            =6.23KPa             =37.27KPa

所以:e-s=6.23-37.27=-31.04KPa     h+e-s=24.91+6.23-37.27=-6.13KPa

因此变送器的测量范围为:-31.04KPa~-6.13KPa

上述情况使变送器的低压侧存在一个压头,所以必须进行负迁移。

图3-4 密闭容器导压变接测量

(c)减少误差

导压管使变送器和流程工艺管道连在一起,并把工艺管道上取压口处的压力传输出到变送器。在压力传输过程中,可能引起误差的原因如下:

1)泄漏;

2)磨损损失(特别使用洁净剂时);

3)液体管路中有气体(引起压头误差);

4)气体管路中存积液体(引起压头误差);

5)两边导压管之间因温差引起的密度不同(引起压头误差)。

(d)减少误差的方法如下:

1)导压管应尽可能短些;

2)当测量液体或蒸汽时,导压管应向上连到流程工艺管道,其斜度应不小于1/12;

3)对于气体测量时,导压管应向下连接到流程工艺管道,其斜度应不小于1/12;

4)液体导压管道的布设要避免中间出现高点,气体导压管的布设要避免中间了现低点;

5)两导压管应保持相同的温度;

6)为避免磨擦影响,导压管的口径应足够大;

7)充满液体的导压管中应无气体存在;

8)当使用隔离液时,两边导压管的液体要相同;

9)采用洁净剂时,洁净剂连接处应靠近工艺管道取压口,洁净剂所经过的管路,其长度和口径应相同,应避免洁净剂通过变送器。

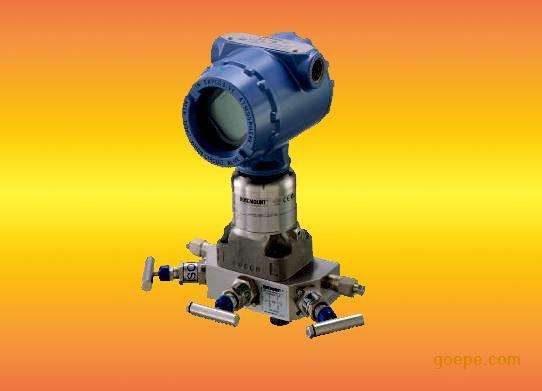

罗斯蒙特3051系列产品说明书下载

罗斯蒙特3051系列产品说明书下载罗斯蒙特3051变送器为压力测量技术树立了新的标准。 创新型变送器具有无可比拟的运行性能、灵活的共面平台,并可与未来技术实现对接。 罗斯蒙特 3051 性能规格可在要求最苛刻的条件下确保精确性和稳定性。

采用 Profibus-PA? 输出的罗斯蒙特 3051压力变送器与基于 HART 的 3051 具有同样优异的性能。Profibus-PA 平台可为临界和非临界压力应用提供更强大的功能,为用户带来更多益处。

总体性能表示变送器性能在实际运行条件下可达到 0.15%,提高回路性能和生产率。

某时间段的性能表示在变化的条件下一段时间内变送器的性能

-5 年内保证 0.125% 的稳定性。

- 减少标定频率,节省操作和维护费用。

动态性能测量变送器响应过程变化的速度。

- 比其它智能变送器的快 7 至 10 倍

- 增加对主要回路的控制和优化。

- 提高工厂安全和生产率。

罗斯蒙特全点配套解决方案? 是结合了最佳产品和安装实践的工程测量解决方案。罗斯蒙特3051系列产品说明书下载







以下是相关提问:

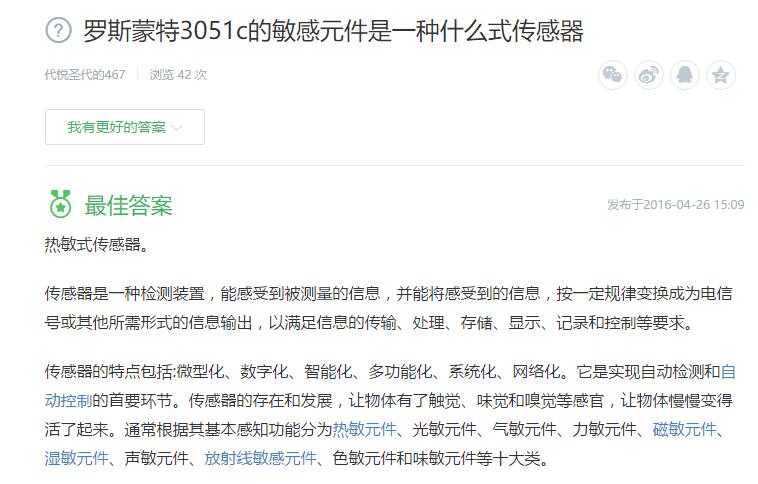

1、罗斯蒙特3051c的敏感元件是一种什么式传感器
