3051压力变送器零点如何调整 罗斯蒙特3051压力变送器工作原理及结构

发布日期:2017-12-09

  一、调零常规有以下方法:

  1、表头上有快速按钮,一个是S量程,一个是Z零点,你可以按住Z几秒之后,它可以快速把当前压力设为零点(输出4ma)。2、用375清零(把当前压力归零)。

  2、改量程用手操器进去改就OK了,还有就是按快速按钮S把当前测得得压力输出20mA。

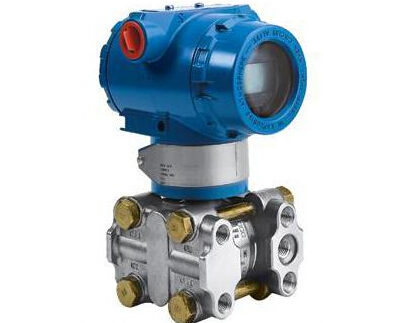

智能压力变送器

  智能压力变送器

  3、显示不准主要就是主控显示与现场表头压力不一样:

  ①、你可以把表的量程和主控的设置一样,用375清零后就可以了(不鼓励经常这么干,影响表的线性)。②、通过改变表的量程实现与主控的一致,方法就是把量程整体迁移。

  4、压力变送器/差压变送器的校准:先将阻尼调至零状态,先调零点,然后加满度压力调满量程,使输出为20mA, 零点和满量程调校正常后,再检查中间各刻度,看其是否超差?必要时进行微调。然后进行迁移、线性、阻尼的调整工作。

  如果仪表测量值和真实值有误差,首先判断是导压口、受压腔是否堵塞,膜片有无污物粘连。再判断仪表是否损坏(绝大部分是膜片损坏)。

  罗斯蒙特3051压力变送器工作原理及结构

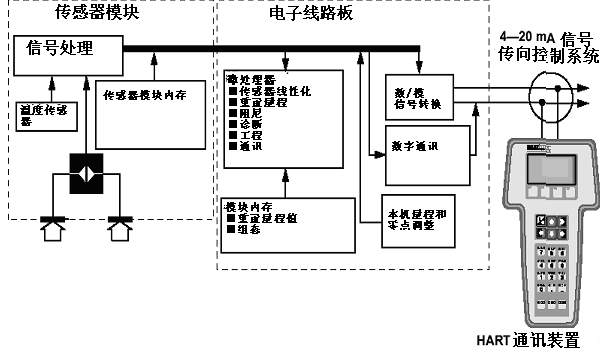

  3051 型变送器主要部件为传感器模块和电子元件外壳。传感器模块包括充油传感器系统(隔离膜、充油系统和传感器)以及传感器电子元件。传感器电子元件安装在传感器模块内并包括一温度传感器电阻式测试检测器)、储存模块和电容/数字信号转换器(C/D 转换器)。来自传感器模块的电子信号被传输到电子元件外壳中的输出电子元件。电子元件外壳包括输出电子线路板(微处理器、储存模块、数字/模拟信号转换器或 D/A 转换器)、本机零点及量程按钮和端子块。

  因为 3051C 型变送器设计压力适用于隔离膜,当油偏离中心膜时,改变电容信号。然后该电容信号在 C/D 转换器中被转换成数字信号。随后微处理器从电阻式温度检测器和 C/D 转换器中获取信号并计算出正确的变送器输出。随后,该信号被送到 D/A 转换器,D/A 转换器将信号转换回模拟信号并在4-20 mA 输出上叠加 HART 信号。

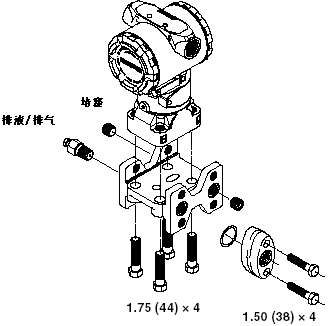

  3051 型变送器结构图

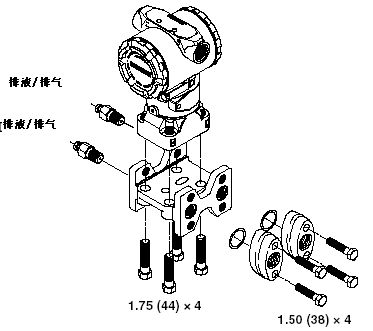

表压/绝压变送器

2.2 3051 型变送器参数设置

  HART 通讯装置快捷键序列

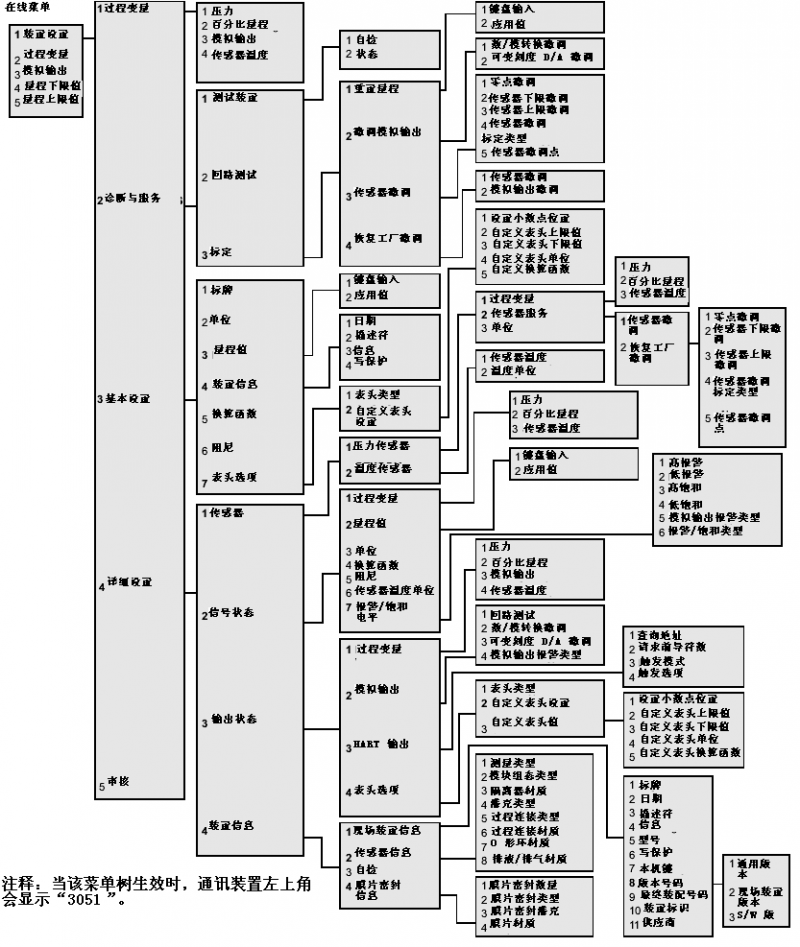

  3051 型 HART 通讯装置菜单树

3.1 3051变送器常见异常

故障                             纠正措施

变送器毫安读数为零

检验信号端子是否接通电源

检查电源线的极性是否接反

检验端子电压是否处于 10.5  42.4 V dc 之间

检查开放式二极管是否与测试端子交叉

变送器不能用 HART 通讯装置通讯

检验输出是否在  4  20 mA 之间或是否为饱和电平

检验变送器的 DC 电源是否清洁(峰值与峰值之间最大 AC 噪音为 0.2 伏)

检查回路电阻,最小为 250 欧姆 (电源电压 变送器电压/回路电流)

检查单元地址是否正确

变送器毫安读数高或低

检验所施加的压力

检查 4  20 mA 量程点

检验输出不在报警状态

检验是否需要 4 - 20 mA 输出微调

变送器对所施加的压力变化没有响应

检查测试设备

检查引压管线或阀组是否阻塞

检验所施压力是否在  20 mA 设置点之间

检验输出不在报警状态

检验变送器不在回路测试模式

数字压力变量读数低或高

检查测试设备 (检验精度)

检查引压管线是否阻塞或湿段较低部位被灌充堵塞

检验变送器是否正确标定

检验测量压力计算

数字压力变量读数不稳定

检查测量系统确定压力线路是否有故障设备

检验变送器对设备的开/关不能直接做出反应

检验测量阻尼是否正确设置

毫安读数不稳定

检验变送器的电源是否有足够的电压和电流

检查是否有外部电气干扰

检验变送器是否正确接地

检验双绞线的屏蔽是否只在一端接地

4.能遵守工艺纪律



序号

必    须

不    准

5

拆卸、复装、搬运仪表设备必须使用专用的工器具,轻拿、轻放

不准碰撞和损伤

7

复装仪表设备紧固件必须完整、齐全,螺栓均匀用力上紧

不准短缺螺栓和垫圈

9

在仪表导压管路上拆除设备出现开口时,必须立即做好密封防护,以防杂物进入管内,造成堵塞及污染

仪表管路出现开口时,不准无密封防护措施

11

进行变送器更换工作时,必须更换校验合格的设备

不准直接更换未校验的设备

13

重要的保护、联锁系统静态试验时,必须从就地仪表处模拟动作;试验结束后必须马上恢复就地仪表至正常工作状态

不准从DCS系统内强制节点状态进行试验

39

信号接入dcs系统的现场设备,在拆线后必须将线头包好,防止线路短路或接地而损坏DCS系统卡件

线头不准短路、接地

49

设备检修完毕,交于运行使用前,必须将系统变更、设备异动、保护定值变更、操作方式变更等情况进行详细书面交代

检修结束不准不做交代



手操器连接时注意加装大于250欧姆电阻

不加装电阻连接



仪表拆装前必须关闭管路前隔离阀

不准不关闭隔离阀拆装仪表
