3051型压力变送器测量原理 罗斯蒙特3051C和3051T有哪些区别

发布日期:2017-11-13

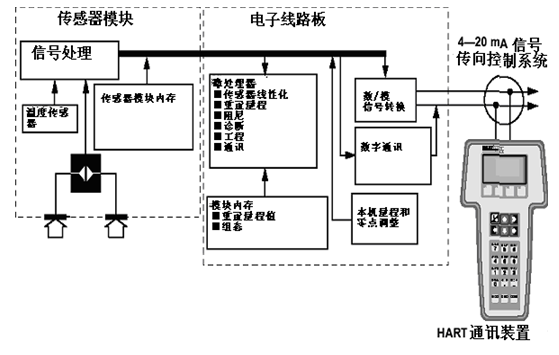

  3051压力变送器主要部件为传感器模块和电子元件外壳。传感器模块包括充油传感器系统(隔离膜、充油系统和传感器)以及传感器电子元件。传感器电子元件安装在传感器模块内并包括一温度传感器(电阻式测试检测器)、储存模块和电容/数字信号转换器(C/D 转换器)。来自传感器模块的电子信号被传输到电子元件外壳中的输出电子元件。电子元件外壳包括输出电子线路板(微处理器、储存模块、数字/模拟信号转换器或 D/A 转换器)、本机零点及量程按钮和端子块。3051CD 型变送器基本简图如图所示。

  当油偏离中心膜时,改变电容信号。然后该电容信号在 C/D 转换器中被转换成数字信号。随后微处理器从电阻式温度检测器和 C/D 转换器中获取信号并计算出正确的变送器输出。随后,该信号被送到 D/A 转换器,D/A 转换器将信号转换回模拟信号并在4-20 mA 输出上叠加HART信号。

  罗斯蒙特3051C和3051T有哪些区别

  3051压力变送器常见的有3051C系列和3051T系列。这两种变送器是有本质上的区别的,当然还有3051S高精度系列压力变送器。在安装问题上,确都是同理同源。在收到3051变送器产品后,在包装盒内有快速安装指南。下面我们也要讲到的就是快速安装指南上有的,如果您是一位长期从事3051压力变送器安装的专家,那么就跳过这篇安装介绍。

  罗斯蒙特3051压力变送器安装主要根据介绍的应用来做参考的。下面,我们也会根据不同的应用来讲述不同的安装方式。但总共上还是分为共平面和管理直接安装式。

  一,液体的应用(附带图如下)

  1,将分流接头安装在管道侧面。

  2,将变送器安装在分流接头的侧面或底部。

  3,安装变送器时应使用排液、排气阀向上。

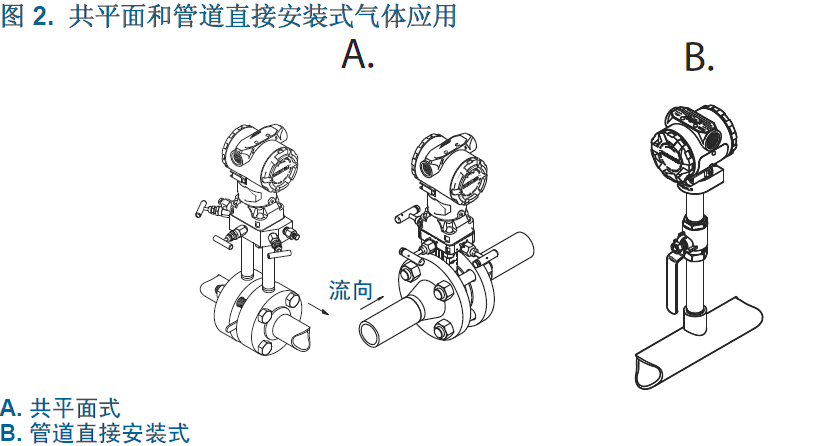

二、气体的应用(附带图如下)

  1,将分流接头安装在管道顶部或侧面。

  2,将变送器安装在分流接头的侧面或顶部

三、蒸汽的应用(附带图如下)

  1,将分流接头安装在管理侧面

  2,将变送器安装在分流接头的侧面或底部

  3,将引压管内充满冷却水。

  关于3051压力变送器的安装我们就讲到这里,还有面板和管理安装、常规组件的安装方式,我们将在明天给大家进行讲解和介绍。如您还有关于3051压力变送器安装的疑问,可以和我们在线技术人员沟通。

  以下是网友的相关问题:

  1、3051型压力变送器0-25kpa是标况还是工况

  3051型不存在标况与工况的说法。

  3051 提供行业最广泛的压力、液位和流量解决方案,这些解决方案都通过了 SIL 2/3 认证,可以满足最严苛的安全、控制和监视应用需求。

  工作时,高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液,接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件,其位移随所受压而变化(对于GP表压变送器,如同施加在传感膜片的低压侧一样)。AP,低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸(0.1毫米),且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流,电压或数字HART(高速可寻址远程发送器数据公路)输出信号。

  3051C型、表压与

  性能优异:精度0.075%量程比100:1

  差压:校验量程从0.5inH2O至2000psi

  表压:校验量程从2.5inH2O至2000psi

  :校验量程从0.167psia至4000psia

  过程隔离膜片:不锈钢,CR,R,钽(仅限CD,CG)及镀金

  设计小巧、坚固而质轻,易于安装

  3051T型表压与绝对变送器

  性能优异:精度0.075%

  :校验量程从0.3至10000psi

  表压:校验量程从0.3至10000psi

  不锈钢与CR过程隔离膜片

  单隔离膜片设计

  灌充液:硅油与惰性油

  可选DIN与Autoclave相配的过程连接

  液位测量精度达0.075%

  校验量程从2.5inH2O至8310inH2O

  平面式,2-,4-,与6英寸伸出式膜片

  多种可选灌充液,可满足不同场合要求

  小巧而质轻,易于安装与维护

  接液件材料:不锈钢,和钽

  3051H型高过程温度

  可测过程温度高达375°F(191°C),且不需使用远传膜片密封或毛细管

  精度0.075%,量程比100:1

  高温应用场合下,温度影响与时间响应减少

  传感膜头和线路板与3051C型相同

  3051P型参考级

  精度0.05%—目前精度最高的压力变送器

  贸易交接,财政测算与分配测量的理想产品

  无可比拟的性能,不再需要储备多种变送器

  温度影响减少,不需单独的外套

  可用于差压与表压测量

  3051C型低功耗压力变送器

  世界上唯一的智能型低功耗压力变送器

  高性能,精度0.075%

  差压、表压和绝压型

  具有3051C型的全部功能,包括有一个真正的数字表头

  6至12V直流供电下工作

  耗电18至36mW,而典型4—20mA变送器耗电量为200mW以上

  0.8—3.2V与1—5V输出可选

  传感膜头与标准(4—20mA)3051C型相同

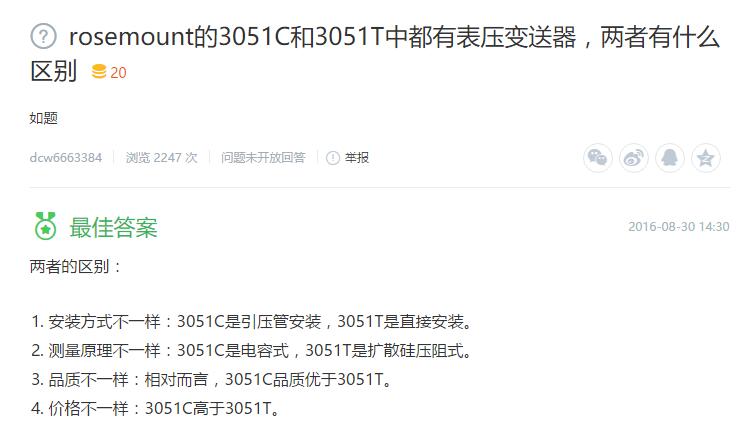

  2、rosemount的3051C和3051T中都有表压变送器,两者有什么区别?

  两者的区别:

  安装方式不一样:3051C是引压管安装,3051T是直接安装。

  测量原理不一样:3051C是电容式,3051T是扩散硅压阻式。

  品质不一样:相对而言,3051C品质优于3051T。

  价格不一样:3051C高于3051T。
