罗斯蒙特3051DP差压3051DG表压压力变送器产品数据表选型资料
Rosemount罗斯蒙特3051压力变送器
3051DP差压3051DG表压压力变送器Rosemount产品数据表选型资料
3051DP差压3051DG表压压力变送器
型号变送器类型
3051D共平面压力变送器
测量类型
标准标准
P差压★
G表压★
压力范围
3051DP3051DG
标准标准
1-6.216 kPa 至 6.216 kPa-6.216 kPa 至 6.216 kPa★
(–25 至 25 inH2O)(–25 至 25 inH2O)
2-62.1603 kPa 至 62.1603 kPa-62.1603 kPa 至 62.1603 kPa★
(–250 至 250 inH2O)(–250 至 250 inH2O)
3-248.641 kPa 至 248.641 kPa-97.7159 kPa 至 248.641 kPa★
(–1000 至 1000 inH2O)(–393 至 1000 inH2O)
4-2068.431 kPa 至 2068.431 kPa-97.9057 kPa 至 2068.431 kPa★
(–300 至 300 psi)(–14.2 至 300 psi)
5-13789.54 kPa 至 13789.54 kPa-97.9057 kPa 至 13789.54 kPa★
(–2000 至 2000 psi)(–14.2 至 2000 psi)
变送器输出
标准标准
A(1)4–20 mA,采用基于 HART 协议的数字信号★
结构材料
工艺法兰类型法兰材料排放 / 排气阀
标准标准
2共平面式316 不锈钢316 不锈钢★
3(2)共平面式铸铁 C-276合金 C-276★
6共平面式304 不锈钢316 不锈钢★
7(2)共平面式316 不锈钢合金 C-276★
0备选工艺连接★
隔膜
标准标准
2(2)316L 不锈钢★
3(2)合金 C-276★
O 型环
标准标准
A玻璃充填聚四氟乙烯 PTFE★
B石墨充填聚四氟乙烯 PTFE★
传感器填充液
标准标准
1硅油★
2惰性油★
外壳材料电气接口尺寸寸
标准标准
A铝½–14 NPT★
B铝M20 × 1.5★
HART 修订版配置
标准标准
HR5(4)(3)HART 版本 5 的配置★
HR7(4) (5)HART 版本 7 的配置★
选件(随选定型号提供)
备选法兰(6)
标准标准
H2传统法兰, 316 不锈钢,不锈钢排气 / 排液阀★
H3(2)传统法兰, C 合金 , 合金 C-276 排气 / 排液阀★
H7(2)传统法兰, 316 不锈钢,合金 C-276 排气 / 排液阀★
阀组组件
标准标准

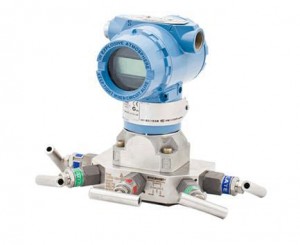

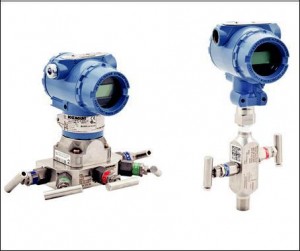

S5组装到罗斯蒙特 301 或 305 一体化阀组★
S6组装到罗斯蒙特 304 阀组或连接系统★
一体安装型一次元件
标准标准
S3组装到罗斯蒙特 405 紧凑型孔板★
S4(7)组装到罗斯蒙特阿牛巴或罗斯蒙特 1195 一体化孔板★
密封组件
标准标准
S1组装到一个罗斯蒙特 1199 远传件★
S2(8)组装到两个罗斯蒙特 1199 远传件★
变送器输出
标准标准
A(1)4–20 mA,采用基于 HART 协议的数字信号★
结构材料
工艺法兰类型法兰材料排放 / 排气阀
标准标准
2共平面式316 不锈钢316 不锈钢★
3(2)共平面式铸铁 C-276合金 C-276★
6共平面式304 不锈钢316 不锈钢★
7(2)共平面式316 不锈钢合金 C-276★
0备选工艺连接★
安装架(9)
标准标准
B1用于 2 英寸管道安装的传统法兰安装架,碳钢螺栓★
B2用于面板安装的传统法兰安装架,碳钢螺栓★
B3用于 2 英寸管道安装的传统法兰扁平安装架,碳钢螺栓★
B4用于 2 英寸管道或面板安装的共平面法兰安装架,全不锈钢★
B7带 300 系列不锈钢螺栓的 B1 安装架★
B8带 300 系列不锈钢螺栓的 B2 安装架★
B9带 300 系列不锈钢螺栓的 B3 安装架★
BA带 300 系列不锈钢螺栓的不锈钢 B1 安装架★
BC带 300 系列不锈钢螺栓的不锈钢 B3 安装架★
产品认证
标准标准
E3中国 NEPSI n 型★
E7IECEx 防火,防粉尘起火★
E8ATEX 防火防尘认证★
I1ATEX 本安,防尘★
I3中国 NEPSI 本安★
I7IECEx 本安★
K7IECEx 防火,防粉尘起火,本安, n 型 (I7、 N7 和 E7 的组合)★
K8ATEX 防火,本安, n 型,防尘 (E8、 I1 和 N1 的组合)★
N1ATEX n 型认证,防尘★
N3中国 NEPSI 防火★
N7IECEx n 型认证★
螺栓材料
标准标准
L4奥氏体 316 不锈钢螺栓★
L5,B级7M螺栓★
ASTM A 193
显示与界面选项
标准标准
M5LCD 显示屏★
校准证书
标准标准
Q4校准证书★
材料可追溯性认证
标准标准
Q8EN 10204 3.1.B 规定的材料可溯性认证★
安全质量认证
标准标准
QT符合 IEC 61508 的安全认证(带 FMEDA 证书)★
配置按钮
标准标准
D4模拟零点和量程★
DZ数字零点微调★
瞬变保护
标准标准
T1瞬变保护接线端子★
软件配置
标准标准
C1定制软件配置(订购时需要填写好 CDS 00806-0100-4001)★
报警水平
标准标准
C4模拟输出水平符合 NAMUR NE 43 建议,高位报警★
CN模拟输出水平符合 NAMUR NE 43 建议,低位报警★
CR自定义报警与饱和信号水平,高位报警 (需要 C1 和配置数据表)★
CS自定义报警与饱和信号水平,低位报警 (需要 C1 和配置数据表)★
CT低位报警 (标准罗斯蒙特报警和饱和水平)★
压力测试
扩展型
P1水压测试证书
工艺区清洁
扩展型
P2特殊维修清洗
法兰适配器
标准标准
DF(10)1/2–14 NPT 法兰转换头★
排气 /排液阀
扩展型
D7无排气 / 排液阀的共面法兰
导管堵头
标准标准
DO(11)316 不锈钢导管堵头★
最高静压
标准标准
P73626 psig (250 bar) 静压限值 (仅限 3051DP 量程 2–5)★
典型型号:3051DP 2 A 2 2 A 1 A HR5 B4
3051DP差压3051DG表压压力变送器

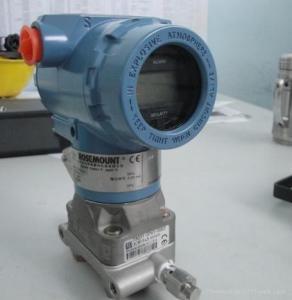

罗斯蒙特3051DP差压变送器
3051罗斯蒙特系列3051DP差压变送器的详细描述:
罗斯蒙特压力变送器是经过40年电力行业考验的罗斯蒙特压力变送器中的常用产品之一。具有高可靠性、长期稳定性和易于维护的设计。罗斯蒙特压力变送器无论从设计到安装,从维护到操作都能实现化的测量概念。
产品概述:
一流性能,参考精度高达0.075%
量程比能力达100:1
共面TM平台支持集成压力、流量和液位方案
整个HART产品系列通过了IEC61508 SIL2级安全性,可在遵从法规的同时简化您的工作
超过20年的向后兼容性使您在投资特性的同时不会增加工厂的工厂的复杂性。
全球装机量超过7百万台
常规型号:
3051DP1A22A1AB4M5
3051DP2A22A1AB4M5
3051DP3A22A1AB4M5
3051DP4A22A1AB4M5
3051DP5A22A1AB4M5
保证,可签订合同。
以下是相关网友提问:

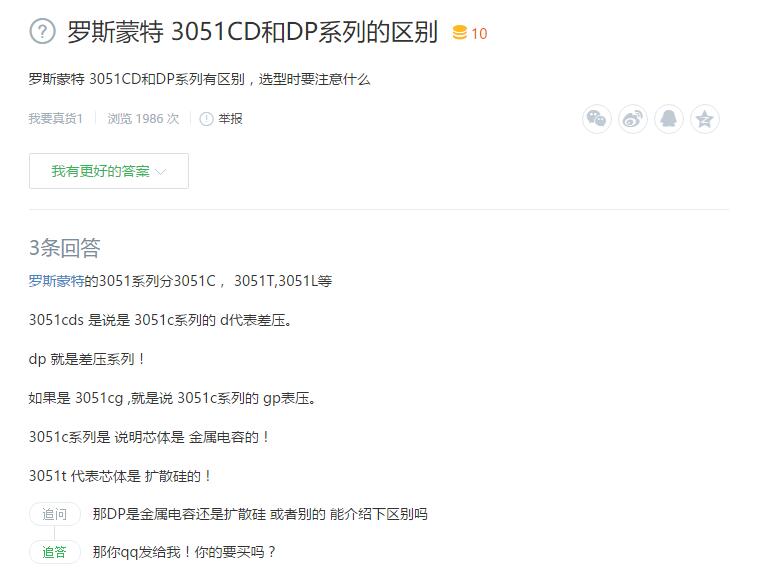

1、罗斯蒙特 3051CD和DP系列的区别?
罗斯蒙特的3051系列分3051C, 3051T,3051L等
3051cds 是说是 3051c系列的 d代表差压。
dp 就是差压系列!
如果是 3051cg ,就是说 3051c系列的 gp表压。
3051c系列是 说明芯体是 金属电容的!
3051t 代表芯体是 扩散硅的!
追问
那DP是金属电容还是扩散硅 或者别的 能介绍下区别吗
