罗斯蒙特3051压力变送器接线技巧及注意事项 罗斯蒙特3051压力变送器隔离膜片/输出代码/外壳材料

发布日期:2017-12-11

  罗斯蒙特3051压力变送器在使用时给使用者提供了很多意向不到的便利,这在完成详细和周密的安装和接线后对使用者是体会深刻的。变送器的接线过程是一门技术活,除了严格按照上面的步骤外,也需要考虑现实的场景布局。安装罗斯蒙特3051压力变送器大致可分为7个步骤即安装变送器,外壳旋转,设置跳线和开关,然后接线通电,接着设置参数,量程调整,到最后的试运作。其中最需要注意的也是通电接线的事项。

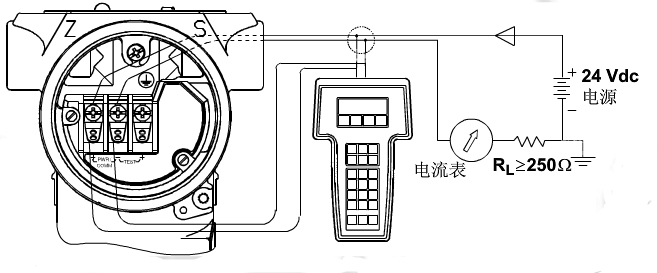

接线图1

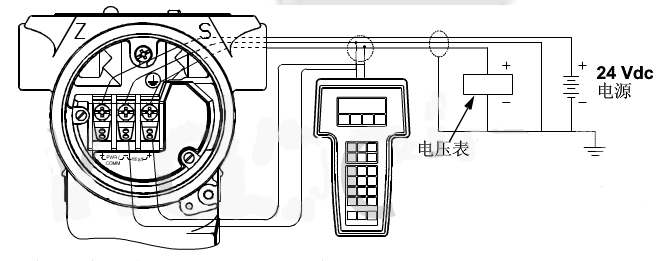

接线图2

  仕乐克现场接线通电步骤和技巧

  在设定跳线和开关后紧接着就到接线通电了。

  如果报警和写保护跳线插针没有安装,变送器会按照默认的设置进行工作,此时工作人员需要将alarm设置为high,security设定为off。

  步骤一:工作人员拆下接线端子侧的表盖。

  步骤二:将电源正极引线与标有“+”的接线端子(PWR/COMM)相连,电源负极引线与标有“-”的接线端子相连。

  步骤三:用导管塞将变送器壳体上使用的导管接口密封。

  步骤四:下来需要注意的是安装接线时可以使用一个滴水环管,时滴水环管的底部低于导管链接口和变送器壳体。

  步骤五:重新装好表盖。

  接线通电注意事项和禁忌

  1. 不得将带电信号线与测试端子test相连。

  2. 信号线千万不得被屏蔽。

  3. 一定要使用24AWG或更高的电缆线,但是不要超过5000英尺(1500米)

  ​更多资讯请关注仕乐克最新行业新闻,您的支持是我们不断前进的动力,谢谢!

  罗斯蒙特3051压力变送器隔离膜片/输出代码/外壳材料

  罗斯蒙特的3051压力变送器为压力测量技术创建了一个新的标准。罗斯蒙特3051压力变送器具有无可比拟的操作性能、灵活的CoPlanarTM平台,而且可以升级。新型罗斯蒙特3051C压力变送器的性能指标保证了在不同工况下的精度和稳定性。

  罗斯蒙特3051压力变送器隔离膜片

  2-316L SST

  3-哈氏合金C-276

  4-蒙乃尔

  5-钽(仅适用于3051CD与CG型,量程2-5。不适用于3051CA型)

  6-镀金蒙乃尔

  罗斯蒙特3051压力变送器输出代码

  代码A

  代码M

  4-20mA,带有基于HART协议的数字信号

  低功耗,1-5Vdc带有基于HART协议的数字信号(0.8-3.2Vdc,用选项代码C2)

  罗斯蒙特3051压力变送器外壳材料

  H2-替代法兰选项(要求结构件材料代码0)

  H3-传统法兰,316 SST,SST排液/排气阀,SST法兰接头

  H4-传统法兰,哈氏合金C,哈氏合金C排液/排气阀,哈氏合金C法兰接头

  H7-传统法兰,蒙乃尔,蒙乃尔排液/排气阀,蒙乃尔法兰接头

  FA-传统法兰,316 SST,哈氏合金C排液/排气阀,316 SST法兰接头

  FB-液位法兰,SST,2英寸,ANSI 150级,垂直安装

  FC-液位法兰,SST,2英寸,ANSI 300级,垂直安装

  FD-液位法兰,SST,3英寸,ANSI 150级,垂直安装

  液位法兰,SST,3英寸,ANSI 300级,垂直安装

  FP-DIN液位法兰,SST,DN50,PN40,垂直安装

  DIN液位法兰,SST,DN80,PN40,垂直安装

  FQ-液位法兰,SST,3英寸,ANSI 150级,水平安装

  F1-液位法兰,SST,3英寸,ANSI 300级,水平安装

  F2-液位法兰,碳钢,3英寸,ANSI 150级,水平安装

  G1-液位法兰,碳钢,3英寸,ANSI 300级,水平安装

  S5-装配305一体化阀组

  B4-安装支架

  B1-共面(Conplanar)法兰支架,用于2英寸管道安装或面板安装,全部为SST

  B2-传统法兰支架,用于2英寸管道安装,碳钢螺栓

  B3-传统法兰支架,用于面板安装,碳钢螺栓

  B7-传统法兰平支架,用于2英寸管道安装,碳钢螺栓

  B8-B1支架,配300系列SST螺栓

  B9-B2支架,配300系列SST螺栓

  BA-B3支架,配300系列SST螺栓

  BC-SST B1支架,配300系列SST螺栓

  SST B3支架,配300系列SST螺栓

  罗斯蒙特3015压力变送器是用于防止管道中的介质直接进入变送器里的压力传感器组件,它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的液位、流量和压力,然后将其转变成

  4~20mA DC信号输出。
