3051压力变送器工作原理
工作时,回流焊，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样）。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸（0.1毫米），且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。
二、3051压力变送器各款特点
3051C型、表压与绝压变送器
性能优异：精度0.075%量程比100:1
差压：校验量程从0.5inH2O至2000psi
表压：校验量程从2.5inH2O至2000psi
绝对压力：校验量程从0.167psia至4000psia
过程隔离膜片：不锈钢，哈氏合金CR，蒙乃尔R，钽（仅限CD，CG）及镀金蒙乃尔
设计小巧、坚固而质轻，易于安装
3051T型表压与绝对变送器
性能优异：精度0.075%
绝对压力：校验量程从0.3至10000psi
压力变送器表压：校验量程从0.3至10000psi
罗斯蒙特3051压力变送器接线与通电
罗斯蒙特3051压力变送器接线与通电
应使用屏蔽双绞线电缆以便获得最佳效果。使用 24 AWG或更大标号的导线，
长度不超过 5000 ft. (1500 m) 。若适用，安装接线线路时配装滴水环。配备滴
水环时，使其底端低于导管连接件和变送器外壳。
根据以下步骤，为变送器布线：
1. 卸下现场端子侧的外壳封盖。
2. 将正极引线连接至“+” 端子 (PWR/COMM) ，并将负极引线连接至“-” 端子。
3. 将外壳接地以符合当地接地法规要求。
4. 确保正确接地。务必要让仪表电缆屏蔽：
a. 收拢到一起并进行绝缘，以防与变送器外壳接触
b. 如果将电缆穿过接线盒，则将电缆连接到下一个屏蔽件
c. 与电源的接地端连接良好
5. 如果需要耐瞬变电压保护，请参见
“ 耐瞬变电压保护端子块的接地”在第11 页中的接地说明。
6. 塞住和密封未使用的导管连接器。
7. 更换外壳封盖。
除非将 3051型变送器正确接地，否则安装耐瞬变电压保护端子块不提供耐瞬变电压保护。
不要在导管中或开放电缆桥架上同时进行信号电缆布线和电力电缆布线，或在重型电气设备附近
布线。
不要将有电的信号线连接至测试端子。电源会损坏端子块中的测试二极管。
A. 将屏蔽件和屏蔽线绝缘
B. 将暴露的屏蔽线绝缘
C. 将屏蔽件连接回电源接地端
耐瞬变电压保护端子块的接地
电子元件外壳的外部以及端子隔室的内部提供了接地端子。这些接地端子在安
装了耐瞬变电压保护端子块时使用。建议使用 18 AWG或更大标号的导线将外
壳接地件连接至接地端 （内部或外部）。
如果当前未针对加电和通信对变送器进行接线，请按接线与通电，步 骤 1到 7操
作。若已将变送器正确接线，请参见图 10 中说明的内部和外部瞬变接地位置。

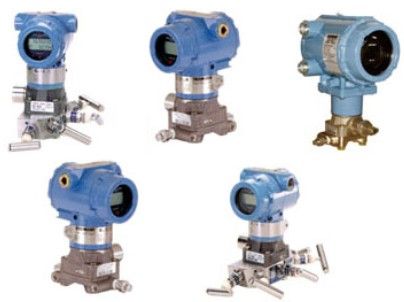

罗斯蒙特 3051压力变送器：
罗斯蒙特 3051C共平面压力变送器
罗斯蒙特 3051CD 差压变送器
可测量最高 137.9 bar (2000 psi)的差压。
罗斯蒙特 3051CG 表压变送器
可测量最高 137.9 bar (2000 psi)的表压。
罗斯蒙特 3051CA 绝压变送器
可测量最高 275.8 bar (4000 psia) 的绝压。
罗斯蒙特 3051T直通式压力变送器
罗斯蒙特 3051T表压和绝压变送器
可测量最高 689.5 bar (10000 psi) 的表压。
罗斯蒙特 3051L液位变送器
可为各种储罐组态提供最高 20.7 bar (300 psi)精确液位和比重测量值。
罗斯蒙特 3051H高温过程压力变送器
提供高达 191°C (375°F)的高温过程性能，无需使用远程隔膜密封件或毛细管即可测量差异
或表压。
以下是网友相关提问：

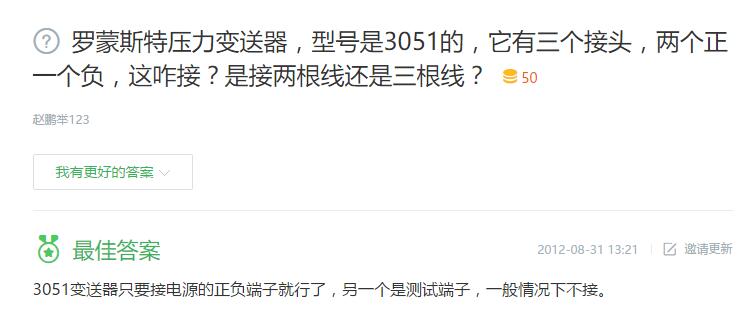

1、罗蒙斯特压力变送器，型号是3051的，它有三个接头，两个正一个负，这咋接？是接两根线还是三根线？
3051变送器只要接电源的正负端子就行了，另一个是测试端子，一般情况下不接。

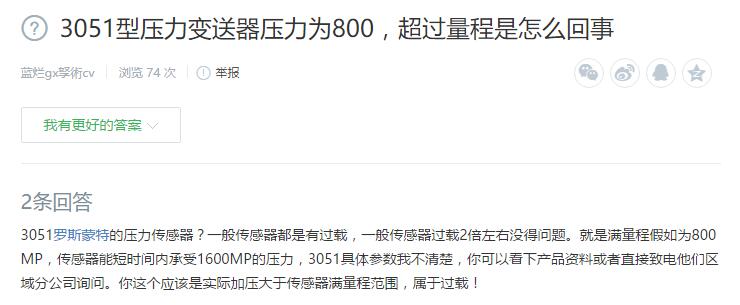

2、3051型压力变送器压力为800，超过量程是怎么回事？
