横河EJA430A压力变送器
一、产品简介
EJA430A压力变送器以其优异的性能,深受广大用户喜爱。
EJA430A压力变送器 采用了领先全球的晶硅谐振式传感器以及微电子加工技术,从而精确地将压力、差压转化而来的频率信号传输到CPU,进而转化为4~20mADC的电流信号。
EJA430A压力变送器支持开放性通讯协议,可用BRAIN、HART和FOUNDATION?现场总线或PROFIBUS PA通信协议。
二、EJA430A压力变送器特点
更高的精度与稳定性: 一般为±0.065%,高精度: 0.075%, 并且连续工作五年不需调校,
更好的自诊断:多参量监控
更高的信噪比:MEMS技术减小干扰和传输的噪声,特别是同一芯片上进行A/D转换时,更能改善信噪比。
三、EJA430A压力变送器有关参数
线性输出精度:
a)量程大于X时:±0.075
b)量程小于X时:±[0.025×0.05×X/量程]%
X取值:
BRAIN通讯器通讯距离
使用CEV电缆时,通讯距离可达2km通讯距离因电缆类型而异。
负载电容:≤ 0.22μF
负载电感:≤3.3mH
通讯设备的输入阻抗:2.4kHz时≥10kΩ

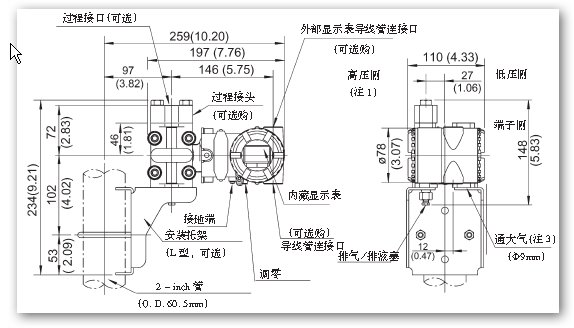

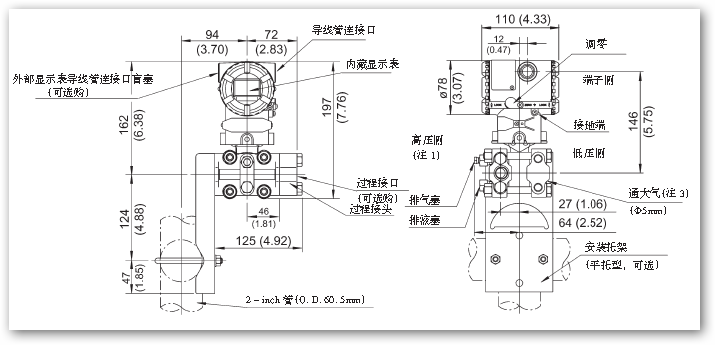

四、EJA430A压力变送器安装图
a)管道连接件在上
b)水平配管安装方式(安装代码9)
 |
横河EJA430A压力变送器-规格
| A膜盒 |
B膜盒 |
| 测量范围 |
-0.1~3MPa
(-15~430psi) |
-0.1~14MPa
(-15~2000psi) |
| 测量量程 |
0.03~3MPa
(4.3~430psi) |
0.14~14MPa
(20~2000psi) |
| 精度 |
±0.065% |
±0.065% |
| 防护等级 |
IP67,NEMA 4X,和JIS C0920防浸型 |
| 防爆规格 |
FM,CENELEC ATEX,CSA,IECEx |
| 输出信号 |
4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 |
| 电源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC,本安FISCO模式9~17.5V DC) |
| 环境温度 |
-40~85℃ (-40~185℉) (普通型)
-30~80℃ (-22~176℉) (内藏指示器) |
| 过程温度 |
-40~120℃ (-40~248℉) (普通型) |
| 最大过压 |
4.5MPa (645psig) |
21MPa (3000psig) |
| 安装 |
2-inch管安装 |
| 接液部件材质 |
膜盒 |
SUS316L(膜片: 哈氏合金C-276),
哈氏合金C-276,钽材,蒙乃尔 |
| 容室法兰 |
SUS316,哈氏合金C-276,蒙乃尔 |
| 外壳 |
铝合金或SUS316不锈钢(可选) |
横河EJA430A压力变送器-选型表
| 第1项:输出信号 |
| -D |
4-20mA DC/带数字通讯(BRAIN协议) |
| -E |
4-20mA DC/带数字通讯(HART协议) |
| -F |
FF现场总线通讯 |
|
| 第2项:测量量程(膜盒) |
|
| 第3项:接液件材质 |
| S |
JIS SCS14A JIS SUS316L JIS SUS316 |
| H |
JIS SCS14A 哈氏合金C-276 JIS SUS316 |
| M |
JIS SCS14A 蒙乃尔 JIS SUS316 |
| T |
JIS SCS14A 钽 JIS SUS316 |
| A |
哈氏合金C-276 哈氏合金C-276 哈氏合金C-276 |
| D |
哈氏合金C-276 钽 哈氏合金C-276 |
| B |
蒙乃尔 蒙乃尔 蒙乃尔 |
|
| 第4项:过程接口 |
| 0 |
无过程接头(RC1/4内螺纹在容室法兰上) |
| 1 |
RC1/4内螺纹过程接头 |
| 2 |
RC1/2内螺纹过程接头 |
| 3 |
1/4NPT内螺纹过程接头 |
| 4 |
1/2NPT内螺纹过程接头 |
| 5 |
无过程接头(1/4NPT内螺纹在容室法兰上) |
|
| 第5项:螺栓和螺母材质 |
| A |
JIS SCM435 3MPa 14MPa |
| B |
JIS SUS630 3MPa 14MPa |
| C |
JIS SUH660 3MPa 14MPa |
|
| 第6项:安装方式 |
| -2 |
垂直配管连接,右边高压,上部安装过程接头 |
| -3 |
垂直配管连接,右边高压,下部安装过程接头 |
| -6 |
垂直配管连接,左边高压,上部安装过程接头 |
| -7 |
垂直配管连接,左边高压,下部安装过程接头 |
| -8 |
水平配管连接,右边高压 |
| -9 |
水平配管连接,左边高压 |
|
| 第7项:电气接口 |
| 0 |
G1/2内螺纹一个电气接口 |
| 2 |
1/2NPT内螺纹二个电气接口,无盲塞 |
| 3 |
Pg13.5内螺纹二个电气接口,无盲塞 |
| 4 |
M20内螺纹二个电气接口,无盲塞 |
| 5 |
G1/2内螺纹二个电气接口,盲塞一个 |
| 7 |
1/2NPT内螺纹二个电气接口,盲塞一个 |
| 8 |
Pg13.5内螺纹二个电气接口,盲塞一个 |
| 9 |
M20内螺纹二个电气接口,盲塞一个 |
|
| 第8项:内藏显示表 |
| D |
数字显示表 |
| E |
数字显示表带测量范围设置钮 |
| N |
无 |
|
| 第9项:安装托架 |
| A |
JIS SECC 2"管安装(平托型) |
| B |
JIS SUS304 2"管安装(平托型) |
| C |
JIS SECC 2"管安装(L型) |
| D |
JIS SUS304 2"管安装(L型) |
| N |
无 |
|
|
五、订货须知
1、确定型号、规格以及附加规格
2、校正范围和单位
a)校正范围:范围的上、下极限值。必须在-3200~3200范围内。
b)从出厂表中选择一个并设定。
3、运转模式如没要求出厂设定为“normal"
4、输出以及显示模式如没要求出厂设定为”liner“
