横河EJA440A高静压变送器
一、产品简介
横河EJA440A高静压压力变送器采用世界首创单晶硅双谐振式传感器，其采用电磁激励和电磁拾振方式工作,输出为频率信号,抗干扰能力强,稳定性好,不需A/D转换,既能测量绝压,也能测量差压,精度±0.075%。
横河EJA440A系列智能变送器适用于一些特殊环境如航空、航天、气象、地质、航海、油井和工业自动化等领域中的压力测量。
横河EJA440A高静压压力变送器并且在膜盒上下极限值内可以任意调零。输出为2线制，可设定选择线性或平方根输出方式，BRAIN或HART FSK协议加载在4~20mA DC信号上。输出模式以及显示模式在无要求的情况下，按照出厂设置为“Liner"。
横河EJA440A高静压压力变送器也可以通过BRAIN手操器或CENTUMCS/μXL或HART275手操器相互通讯，通过它们进行设定和监控等。
二、横河EJA440A高静压压力变送器优点:
1.灵敏度高
2.滞后小
3.抗环境变化能力强
4.温度影响小（可忽略）
5.静压影响小（可忽略）
6.复合传感器（差压、静压、温度）
7.长期稳定性
8.高精度
三、横河EJA440A高静压压力变送器参数、规格
参考精度：
a)量程大于X时：±0.12%
b)量程小于X时：±[0.03＋0.09×Ｘ／量程]％
X取值：8MPa

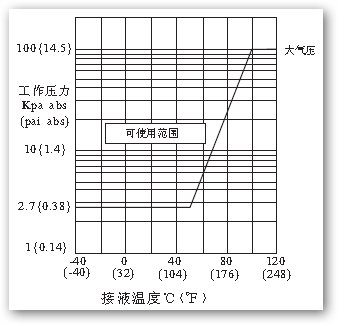

横河EJA440A高静压压力变送器最小工作压力： 工作压力和接液温度关系图：
环境温度：5~100%RH@40°C
接液温度 ：-40~120°C
环境湿度：5~100%RH@40°C
环境温度有安全代码可能影响范围
－40~85℃ －30~80℃(带LCD表头)

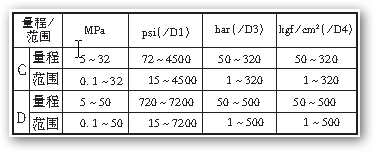

EJA440A高静压压力变送器的量程和范围:
 |
横河EJA440A高静压变送器的规格
| |
EJA440A压力变送器 |
| C膜盒 |
D膜盒 |
| 测量范围 |
-0.1~32MPa
(-15~4500psi) |
-0.1~50MPa
(-15~7200psi) |
| 测量量程 |
5~32MPa
(720~4500psi) |
5~50MPa
(720~7200psi) |
| 精度 |
±0.12% |
±0.12% |
| 防护等级 |
IP67，NEMA 4X,和JIS C0920防浸型 |
| 防爆规格 |
FM，CENELEC ATEX，CSA，IECEx |
| 输出信号 |
4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 |
| 电源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
| 环境温度 |
-40~85℃ (-40~185℃) (普通型)
-30~80℃ (-22~176℃) (内藏指示器) |
| 过程温度 |
-40~120℃ (-40~248℃) (普通型) |
| 最大过压 |
48MPa (6750psig) |
60MPa (8500psig) |
| 安装 |
2-inch管安装 |
| 接液部件材质 |
膜盒 |
SUS316L (膜片: 哈氏合金C-276) |
| 容室法兰 |
SUS316 |
| 外壳 |
铝合金或SUS316不锈钢(可选) |
横河EJA440A高静压变送器-选型表
基本规格代码：EJA440A-DCS5A-92NN
| 第1项：输出信号 |
| -D |
4-20mA DC/BRAIN协议数字通讯 |
| -E |
4-20mA DC/HART协议数字通讯 |
| -F |
FF现场总线 |
|
| 第2项：测量量程（膜盒） |
| C |
5-32MPa {50-320kgf/cm2} |
| D |
5-50MPa {50-500kgf/cm2} |
|
| 第3项：接液件材质 |
|
S
|
JIS SCS14A JIS SUS316L JIS SUS316 |
|
| 第4项：过程接口 |
| 0 |
不带过程接头（容室法兰上Rc1/4内螺纹) |
| 1 |
带Rc1/4内螺纹法兰 |
| 2 |
带Rc1/2内螺纹法兰 |
| 3 |
带1/4NPT内螺纹的过程接头 |
| 4 |
带1/2NPT内螺纹的过程接头 |
| 5 |
无过程接头（容室法兰上1/4NPT内螺纹) |
|
| 第5项：螺栓和螺母材质 |
| A |
JIS SCM435 32MPa 50MPa |
| B |
JIS SUS630 32MPa 50MPa |
| C |
JIS SUH660 32MPa 50MPa |
|
| 第6项：安装方式 |
| -2 |
垂直安装，右面高压，过程接头在上 |
| -3 |
垂直安装，右面高压，过程接头在下 |
| -6 |
垂直安装，左面高压，过程接头在上 |
| -7 |
垂直安装，左面高压，过程接头在下 |
| -8 |
水平安装，右面高压 |
| -9 |
水平安装，左面高压 |
|
| 第7项：电气接口 |
| 0 |
G1/2内螺纹一个电气接口 |
| 2 |
1/2NPT内螺纹二个电气接口，无盲塞 |
| 3 |
Pg13.5内螺纹二个电气接口，无盲塞 |
| 4 |
M20内螺纹二个电气接口，无盲塞 |
| 5 |
G1/2内螺纹二个电气接口，盲塞一个 |
| 7 |
1/2NPT内螺纹二个电气接口，盲塞一个 |
| 8 |
Pg13.5内螺纹二个电气接口，盲塞一个 |
| 9 |
M20内螺纹二个电气接口，盲塞一个 |
|
| 第8项：显示表 |
| D |
数字式显示表 |
| E |
带测定范围设定钮的数字式显示表 |
| N |
无显示表 |
|
| 第9项：安装托架 |
| A |
SECC 平托架 |
| B |
SUS304 平托架 |
| C |
SECC L型托架 |
| D |
SUS304 L型托架 |
| N |
无安装支架 |
|
|
四、订货须知
1、确定型号、规格以及附加规格。
2、如果您对运转模式没要求，出厂设置为”normal"。
3、阻尼时间*2：2秒
4、单位只能从出厂设置表中选择一个。
5、如果您对动作方式没具体要求，出厂设置为“正向”
6、位号（如有特殊需求，请指定）
