eja压力变送器

 BT200手操器是一种便携式终端，它与采用BRAIN通信协议的仪表一起使用，对其进行设定，更改，显示和打印参数，它可进行监控输入/输出值和自诊断结果，设定恒定电流的输出以及调零。当系统启动或维持操作状态时，只要把BT200接在4-20mA DC信号线上或把它接在ESC(信号调节通信卡)上的专用接口上，就可使用BT200。

一。使用BT200注意事项

(1)连接：BT200与横河变送器的连接，即可在横河变送器接线盒里用BT200挂钩连接，也可通过中断端子板传输线连接。

(2)在线通讯条件：回路电阻=R+2RC=250~600Ω
回路电容=0.22μF（最大值）

二。操作键的操作方法

(1)数字/字母键和“SHIFT”键
利用数字/字母键直接输入数字，结合“SHIFT"键可以输入字母
a.输入数字、符号和空格
直接按对应的字母、数字键
b.输入字母
先按“SHIFT”键，在同时按下数字/字母键，输入您所需要的字母
c.按功能键[F2]CAP决定字母的大小写
d.按功能键[F1]CODE键选择您多需的符号：1 。- 、+ * ）（ ’ ＆ % ＄ # ” ！

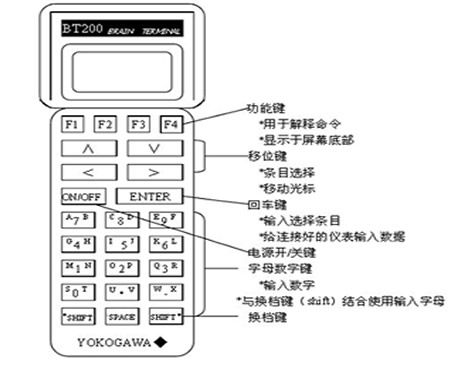

(2)功能键功能说明表

 下面表格讲解了BT200手操器上各个按键功能：
