eja压力变送器

1. 注意事项：

在安装横河压力变送器之前，请注意详细阅读横河EJA变送器安装位置该如何选择。选择合适的安装位置，以及适宜的周围环境。

请注意以下2点：
当焊接配管时，请避免焊接电流通过横河压力变送器。
安装完毕，请勿踩踏压力变送器。

2. 安装
(a)导压配管的连接端口的距离通常是54mm（如图1所示）,通过改变过程连接的方向，尺寸可以被改为51mm或57mm.
(b)根据订货规格，可跟厂家要求您所需要的过程接口的方向。

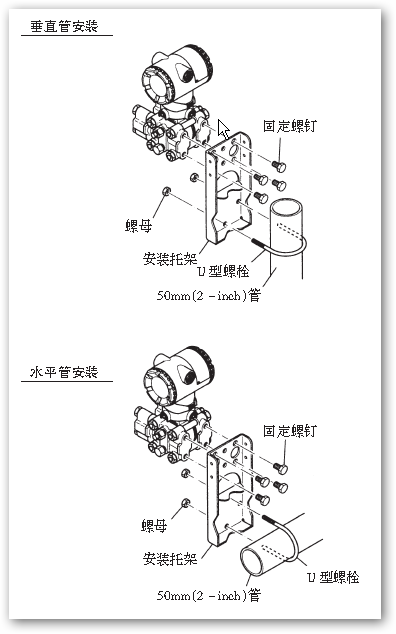

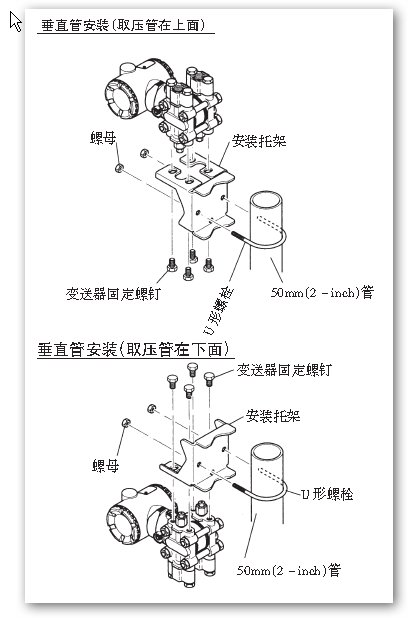

(c)该压力变送器可以安装在标称为50毫米（2英寸）安装支架的管子。如图图1和图2所示。该压力变送器可以安装在水平或垂直管道上。
(d)当在压力变送器上安装支架，拧紧四个螺栓，拧紧力矩为39N·M{4kgf·M}。

                               图1                             图2

3. 改变过程接头
过程接口的安装方向是订货时的指定内容。请根据以下办法改变过程接口。

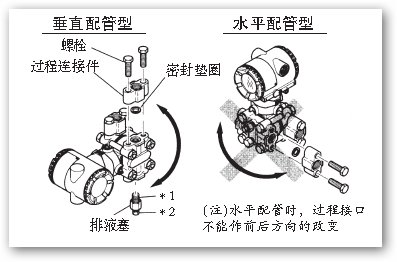

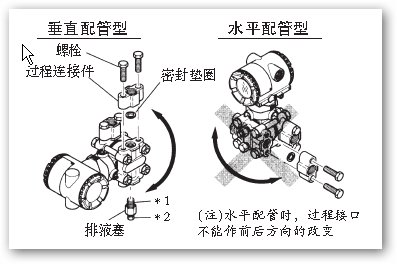

按照图3用扳手慢慢拆下排液/气螺栓和过程接头，上下倒向安装。在排液／气螺栓的螺纹处卷上生胶带，再将润滑油涂在排液／气螺钉上，用约３４～３９Ｎ．ｍ力矩拧紧，确保其不泄漏。在用３９～４９Ｎ．ｍ力矩拧紧过程接头螺栓。

                                                         图3

4. 高低压侧的转换方法
   1） 180°旋转测压部法
此方法只适合用于垂直配管型。
请遵循以下步骤旋转测压部180°（此工作需要必要工具，且得在维修间进行）。在转换完高低压侧后，安装好在放回现场。
a)请用六用板手（JISB4648 5mm）卸下测压部和变送器之间的2个内六角螺钉.
b)不动压力变送器，只旋转测压部180°。
c)拧紧2个内六角螺钉来固定测压部和压力变送器，拧紧力矩为5N.m。
请注意不要旋转测压部超过180°。

  2）BT200智能终端使用方法
此方法只适用于于EJA110A- L，EJA110A－M， EJA110A－ H 型， EJA120A－ E， EJA130A－ M， EJA110A－ H。
此方法不能像上述第一种方法那样旋转测压部180°，而用智能终端转换高低压侧。
在参数“D45：H/L SWAP"中选择NORMAL(左侧为低压，右侧为高压）或REVERSE(左侧为高压，右侧为低压）。
但请注意使用此方法可以转换高低压侧，但是膜盒组件上的H/L标牌未改变。所以请在不能替换导管的情况下，方才使用此方法。
如果改变D45：H/L SWAP的设定，输入，输出关系发生改变，请不要误解。
第一种方法-180°旋转测压部法为最好方法，请尽量使用此种方法。

5. 转换部的旋转
所有EJA系列的变送器的转换部都可以旋转90°。
  1）用六角板手卸下转换部和测压部之间的2个内
六角螺钉。
  2）慢慢旋转转换部至90°。
  3）拧紧2个内六角螺钉来固定转换部测压部。
注意：请勿旋转测压部超过180°。
