如何校验差压变送器?

时间:2014-02-20 17:04:27 作者:横河eja变送器 点击:

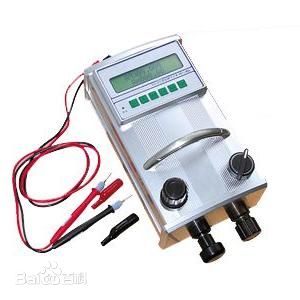

1、用压力信号发生器给差压变送器打压,从0、25%、50%、75%、100%加压力信号,分别测量各点对应的输出电流信号;然后再从100%、 75%、50%、25%、0加压,分别测量各点对应的输出电流信号。

2、压力变送器在现场使用中的误差主要是安装位置误差,可以想办法剔出的。另外,现场发现变送器不准确,千万别是误诊断。

3、仪表有零点漂移和传感器误差大的情况,所以压力变送器现场安装完毕后,要进行调校,用FLUKE744,加压力模块,手持泵.进行调校.方法可以去查一下FLUKE744的中文说明,支持HART协议的可以用375,但是375只能修改零点漂移和量程,不能进行传感器误差校验。

差压变送器校检

总结:用常规方法对智能变送器进行校准是不行的,因为这是由HART变送器结构原理所决定了。因为智能变送器在输入压力源和产生的4-20mA电流信号之间,除机械、电路外,还有微处理芯片对输入数据的运算工作。因此调校与常规方法有所区别。实际上厂家对智能变送器的校准也是有说明的,如ABB的变送器,对校准就有:“设定量程”、“重定量程”、“微调”之分。其中“设定量程”操作主要是通过LRV.URV的数字设定来完成配置工作,而“重定量程"操作则要求将变送器连接到标准压力源上,通过一系列指令引导,由变送器直接感应实际压力并对数值进行设置。而量程的初始、最终设置直接取决于真实的压力输入值。但要看到尽管变送器的模拟输出与所用的输入值关系正确,但过程值的数字读数显示的数值会略有不同,这可通过微调项来进行校准。
