 上篇我们讲到了差压法液位测量的实际应用，下图是几种比较典型差压法液位测量方式：

图3-1是最常见的测量方式,特点是变送器正压室与储罐下取压口等高。有些变送器厂家将差压变送器的正压室变成法兰形式直接与设备连接，并可根据需要通过引压管将负压侧与设备连接，并且将这种差压变送器命名为（差压式）液位变送器。

图3-2中的变送器安装位置低于储罐下取压口，这会对测量带来影响，但这种影响是可以消除的。另外图3-2中的两个隔离/凝液罐以及一个凝液罐收集罐是需要根据不同情况选用或不用的。当然图3-1中也可以根据需要选择使用。

图3-4是使用毛细管法兰变送器进行测量，它相当于变送器测量元件中的隔离膜片延长到设备开口处，可以有效的消除粘稠、腐蚀或纯在严重相变的介质对测量带来的影响。

图3-5为吹气法液位测量，它通过稳定的向引压管内导入空气或惰性气体的方法，使引压管内传导压力的介质为气体。从而避免了压力变送器与介质的接触，在高温、强腐蚀的介质测量中常常用到。

图3-6中采用了平衡容室作为测量附近，这种方式可以有效的减轻由温度、压力变化带来的介质重度变化对测量的影响。

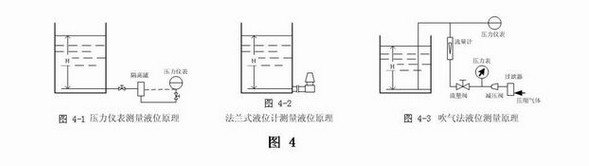

图4是几种敞口容器的测量形式，需要说明的是，上图中除图3-5外，如果将差压变送器负压侧的管线等取消，改为直通大气。（对于压力变送器来说，其结构和差压变送器是基本一样的，只不过它的负压侧没有管接头）就是差压测量敞口或常压容器液位的应用形式。所谓“差压”，其中的一个压力（Pa）可以是大气压。
