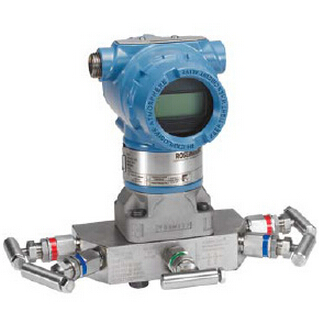

罗斯蒙特3051CA绝压变送器
工作原理
工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。
罗斯蒙特3051CA绝压变送器采用HART协议输出时，联合了国际工业标准的BELL202频移调剂（简称FSK）技术。其在通讯方式上是由叠加了高频信号的模拟输出来进行远程通讯。而罗斯蒙特运用
技术参数总体性能：±0.15%
精度：±0.075%
差压：校验量程从0.5inH2O至2000psi
表压：校验量程从2.5inH2O至2000psi
设计小巧、坚固而质轻，易于安装
罗斯蒙特3051CA绝压变送器采用HART协议输出时，联合了国际工业标准的BELL202频移调剂（简称FSK）技术。其在通讯方式上是由叠加了高频信号的模拟输出来进行远程通讯。而罗斯蒙特运用这项技术可以在不影响测量回路完整性的情况下，实现同时通讯和输出，达到通讯输出两不误。罗斯蒙特变送器的组态软件功能，HART协议使用户能够简单的使用3051CA绝压变送器的组态，测试和具体变送器的功能而过设定。
罗斯蒙特3051CA绝压变送器使用协议包括4~20mA HART协议、FOUNDATION（FF）现场总线、PROFIBUS PA协议及低功耗 1~5V DC带有基于HART协议的数字信号输出；完全可配置的 LCD 可显示过程变量、范围百分比和诊断消息；设计轻便紧凑，可进行轻松安装；提供不锈钢、哈氏合金 C-276、钽、蒙乃尔等膜片选择。主要应用于测量液体、气体、蒸汽；当遇到测量场合是低温或者高温时(超过3051CA正常测量温度范围)，需与1199远传膜片系统组态共同使用测量。3051CA通过与1199型远传膜片各种过程连接结构形式、直接安装或毛细管系统，以及各种结构形式。
3051CA绝压变送器自身带有很多不可变更的信息如：变送器的类型（绝压），传感器的极限值、变送器软件版本（出厂时工厂设定），最小量程、罐充液、隔离膜片材质（客户选择量程设定），以符合工厂压力标准。
罗斯蒙特3051CA选型表：
|
3051CA绝压变送器
|
||
|
压力范围（量程/最小量程）
|
0 | 不提供 |
| 1 | 0至207kpa/2.1kpa | |
| 2 | 0至1034kpa/10.34kpa | |
| 3 | 0至5516kpa/55.16kpa | |
| 4 | 0至27580kpa/276kpa | |
| 5 | 不提供 | |
|
输出
|
A | 4-20mA，带有基本HART协议数字信号 |
| M | 低功耗：1-5VDC带有基本HART协议数字信号（0.8-3.2VDC）注：无危险场所认证I1、N1、E4和K6 | |
| F | FF总线 | |
| W | Profibus | |
|
结构件材料
|
5 | 共面过程法兰、电镀碳钢法兰材质、不锈钢排液/排气阀、电镀碳钢法兰接头材质 |
| 2 | 共面过程法兰、不锈钢法兰材质、不锈钢排液/排气阀、不锈钢法兰接头材质 | |
| 3 | 共面过程法兰、哈氏合金C法兰材质、哈氏合金C排液/排气阀、哈氏合金C法兰接头材质 | |
| 4 | 共面过程法兰、蒙乃尔法兰材质、蒙乃尔排液/排气阀、蒙乃尔法兰接头材质 | |
| 8 | 共面过程法兰、电镀碳钢法兰材质、哈氏合金C排液/排气阀、电镀碳钢法兰接头材质 | |
| 7 | 共面过程法兰、不锈钢法兰材质、哈氏合金C排液/排气阀、不锈钢法兰接头材质 | |
| 0 | 替代法兰、见选型表H2、H3、H4、H7 | |
|
隔离膜片材质
|
2 | 316L不锈钢 |
| 3 | 哈氏合金C-276（符合NACE MR01-75推荐材料） | |
| 4 | 蒙乃尔 | |
| 5 | 钽膜片 | |
| 6 | 镀金蒙乃尔 | |
| 7 | 镀金不锈钢 | |
|
O型环
|
A | 玻璃填充特氟隆 |
| B | 石墨填充特氟隆 | |
|
填充液
|
1 | 硅油 |
| 2 | 惰性液 | |
|
外壳材质
|
A | 铝质外壳、1/2-14NPT导线管 |
| B | 铝质外壳、M20X1.5（CM20)导线管 | |
| C | 铝质外壳、PG13.5导线管 | |
| D | 铝质外壳、G1\2导线管 | |
| J | 不锈钢外壳、1/2-14NPT导线管 | |
| K | 不锈钢外壳、M20X1.5（CM20)导线管 | |
| L | 不锈钢外壳、PG13.5导线管 | |
| M | 不锈钢外壳、G1\2导线管 | |
| A01 | 一套调节控制功能：PID，算术，信号特征化，积分等 | |
| D01 | 一套诊断，引压线与SPM诊断 | |
