 1、模拟量给定的正、反转控制
不少变频器具有用模拟量给定信号直接进行正、反转控制的功能，主要有两种方式：
(1) 由给定信号的正、负值来控制正、反转。例如，给定信号可以预置为（-10~+10）V，其中（-10~0）V 为反转信号，（0~+10）V 为正转信号。
(2) 由给定信号的中间值作为正转和反转的分界点。例如，给定信号为（0~+10）V 时，可以预置成（0~5）V 为反转信号，（5~10）V 为正转信号。
针对这种正、反转控制方式，有的变频器设置了如下的功能：
(1) 死区功能
用模拟量给定信号进行正、反转控制时，“0”速控制很难稳定，常常出现正转或反转的“蠕动”现象。为了防止这种“蠕动”现象，需要在“0”速附近设定一个死区。具体方法是：在正转和反转方向分别预置一个最低频“
Xmin f ”率和“-Xmin f ”，死区范围即为“Xmin f ~-Xmin f”。

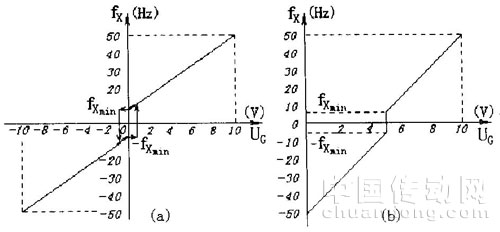

(1)种方式，其死区呈回线状，如图1(a)所示；而在时代TVF2000 系列变频器（中国）和ABB-ACS600 变频器（瑞典）中，则采用上述的第(2)种方式，其死区如图1(b)所示。

(2) 有效“0”信号功能
在上述第(2)种控制方式中，存在着一个特殊的问题。即，万一给定信号因电路接触不良或其他原因而“丢失”，则变频器的给定输入端得到的信号为“0”。按照图2(b)所示曲线，其输出频率应为-50Hz，电动机将处于高速反转状态。在实际工作中，这种情况常常是十分有害的，甚至有可能损坏生产机械。
对此，变频器设置了一个有效“0”功能。例如，将有效“0”预置为0.5V 或更高。则当给定信号小于预置的有效“0”时，变频器的输出频率将降为0Hz。
对此，变频器设置了一个有效“0”功能。例如，将有效“0”预置为0.5V 或更高。则当给定信号小于预置的有效“0”时，变频器的输出频率将降为0Hz。
2、比例联锁给定

在实际生产中，变频器的基本转速由主给定信号给定。但在生产过程中，常常还需要根据其他信号对电动机的转速进行修正（微调）。例如，某机械的冷却风机，其基本转速由操作工根据具体情况进行调节。同时，当环境温度发生变化时，要求转速能自动地进行微调。一般的变频器都能实现这种控制，而明电VT230S 系列变频器（日本）则专门设置了一个辅助信号输入端，并给出了十分明确的计算方法，如图2所示。图2(a)为外接给定端子的安排，FSV 是主信号给定端，AUX是辅助信号给定端。其逻辑关系如图2(b)所示，图中各量之间的关系是：
                                Y=AX+B+C
式中，Y 为综合给定信号；X 为主给定信号；A 为频率增益；B 为偏置频率；C 为辅助给定信号。
