碟式太阳能斯特林发电主控系统
发布日期:2012-02-08 浏览次数:6517

   碟式太阳能斯特林发电主控系统应用于建设大面积的光热发电站,也可采取风光互补的发电方式,应用于现有的风电场;同时还可以采用光热、燃气综合加热的混合发电方式。同时,也特别适合在沙漠、山丘等缺水地区;适合于在缺水、缺电的偏远海岛、农村、牧区、海洋钻井平台等地区建立分布式电站,也适用于城市楼宇家用小型电站离并网供电方式。

    主控系统采用嵌入式主机,参数如下:

生产工艺

亚微米 CMOS NMOS

体系结构

Harvard->VILW、superscalar

典型代表

TMS320C54X、 TMS320C62X

运算速度

TMS320C6203时钟300M、2400MIPS

电源功耗

I/O电源DVdd 3.3V 内核电源CVdd1.8V或2.5V、功耗0.45--250mW/MIPS

运算精度

8位,16位,32位

内部结构

P、C、D、E多总线,支持流线操作

处理单元

ALU、MUL、MAC、Viteri译码器

存储器

DARAM SARAM ROM

I/O资源

TDM BSP MCBSP 通用I/O

其他配置

 定时器 DMA  中断 HPI 时钟锁相环

仿真接口

IEEE1149.1 JTAG扫描方式

加载方式

多种自举方式HPI 并口,串口等

开发环境

如CCS,支持BIOS设置,支持RTOS

封装形式

TOFP PLCC PGE GGU



嵌入系统主要组成部分如下图所示:







 主体结构设计

系统采用光电跟踪与地球绕太阳运行规律计算跟踪,即日历查询跟踪相结合的方式,可以大大加强系统稳定性,光电跟踪方式是首先把光信号通过PSD后输出光电流,经过电路转换,信号输入系统主机,主机处理后,输出控制信号进而控制伺服电机转动,从而实现高精度跟踪太阳。

日历查询跟踪方式,系统从外部跟踪芯片读取当前时间,根据时间 计算当前的太阳高度角和太阳方位角,每个一段时间读取一次时间,计算一次高度角和太阳方位角,同时,计算出两次之间的角度差,利用这个角度差来控制电机的转动时间。

   太阳跟踪系统装置包括PSD、保护罩、透镜、光控、遮光桶、光强调节机构、高度角调节机构、方位角调节机构、电机、支架。在计算高度角与方位角的同时,采集光强信号,根据采集的PSD光强信号强度,使PSD探测器工作在合理范围内,当光强传感器探测到阴雨天气则启用日历查询方式跟踪太阳,实时跟踪太阳运行,出现太阳光后,达到光电跟踪的光强时重新启动光电跟踪。

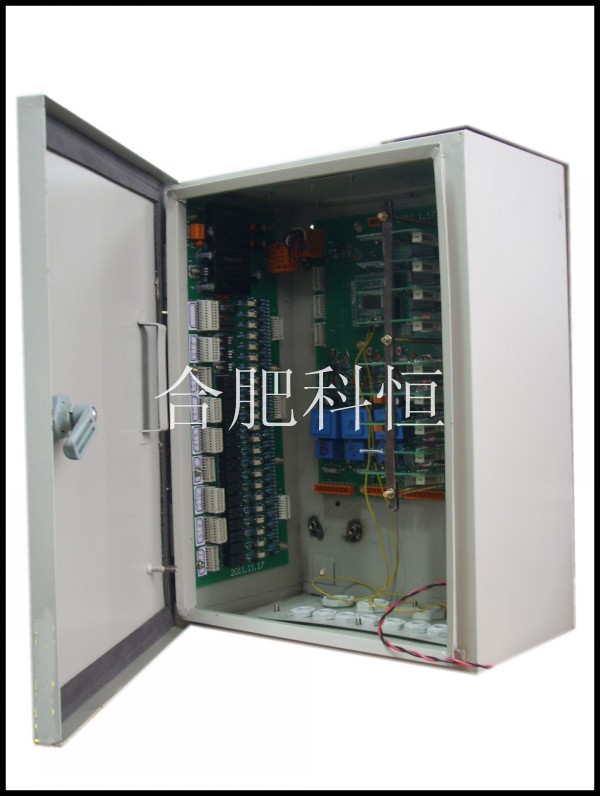

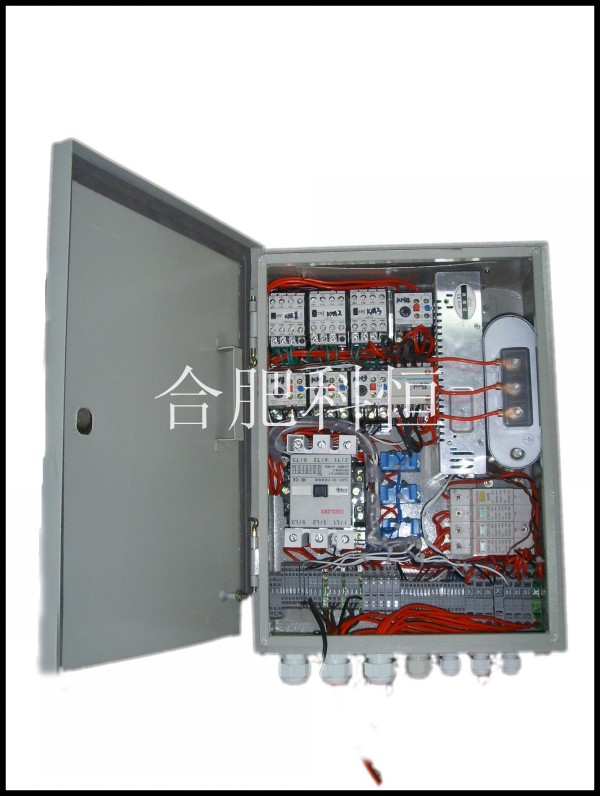

    电气箱体和控制箱体如图所示:
