SLK-806型差压变送器选型使用说明书

一、概述

SLK-806型一体化差压变送器采用OEM硅压阻式差压充油芯体组装而成。外壳为全不锈钢结构，具有很强的耐腐蚀性，两个压力接口为 M20×1.5螺纹链接（用户可选择压力借口尺寸），可直接安装在在测量官道上或通过引压管链接。SLK-806型有毫伏、标准电压、电流、频率信号输出等可供选择，可以很方便地安装使用，广泛应用于过程控制、航空、航天、汽车、医疗设备等领域的差压、液位、流量测控等。

二、技术指标

l         量程范围：0-100Pa~200KPa; -100~0KPa

l         测压形式：表压(G)、表压(G)、负压(N)

l         补偿温度：-10~70℃   工作温度：-20~85℃

l         综合精度：0.1%、0.25%、0.5%、1%

l         输出选择：4~20mA、0~10mA、1~5V、0~5VDC

l         电源电压：15VDC、24VDC

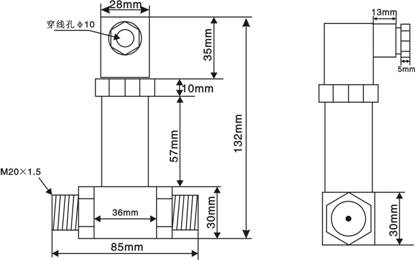

三、结构尺寸
