插入式液位变送器

来源：作者：

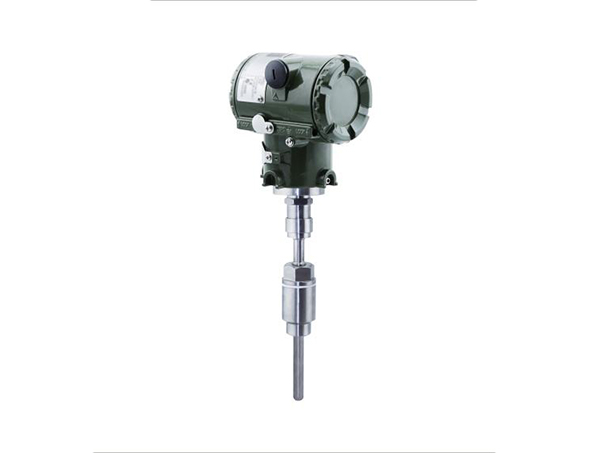

插入式液位变送器

仕乐克仪表专业生产UQZ插入式液位变送器，精度高、做工精细，质量高，使用寿命长。找浮球插入式液位变送器厂家找仕乐克仪表。磁性浮球插入式液位变送器批发找仕乐克，询问插入式远传液位计价格找仕乐克，插入式液位变送器选型找仕乐克。咨询热线：18092762450欢迎来电垂询！我们将竭诚为您服务！

SLK-UQZ插入式液位变送器由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化，沿导管而上下浮动，浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻(或电压)发生变化，再由变送器将变化后的电阻(或电压)信号转换成4～20mA的电流信号输出。并可在显示仪上设定上、下限报警，实现对液位的位式控制。

插入式液位变送器结构原理：

由液位传感器和智能HART板(电流转换器)两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

插入式f浮球液位变送器特点：

1、智能电子部件由一块主机板和一块液晶屏组成；

2、可就地按键调整最程和零点；

3、可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或改；

4、在采用HART协议的分散控制系统中同主机进行双向通讯；

5、带有EEPROM，不因断电丢失数据。

SLK-UQZ插入式f浮球液位变送器参数：

测量范围：0~3500mm

供电电压：12~36V DC

输出信号：两线制4~20mA.DC叠加数字信号，由

用户选择开方或线性输出；

负载电阻：250Ω

测量精度：±10mm

环境温度：-40~80℃

工作温度：-20~120℃

公称压力：≤1.6MPa

法兰标准：A：JB/T82.1-94(平面法兰)

DN100 PN1.6 球φ90

B：JB/T82.1-94(平面法兰)

DN80 PN0.6 球φ76

介质密度：≥0.65g/cm3

介质粘度：≤0.015PaS

接液材质：不锈钢

防护等级：IP65

SLK-UQZ浮球插入式液位变送器产品选型表：

型号	规格			表示内容
SLK-UQZ				磁浮球液位计
	01			顶置式
	02			侧侧式
	03			侧底式
	04			支架式
		H		测量范围H
			*	引颈长度(选01型时请注明)
SLK-UQZ	□	□	□

SLK-UQZ磁浮球插入式液位变送器分以下四种安装方式：

A：顶置安装 B：侧侧安装 C：侧底安装 D：支架安装

(订货时请用户注明安装形式和引颈长度L值。)

对于敞口或非金属容器，可以采用支架安装方式。具体形式见图3。

接线方式：(见图4)

SLK-UQZ浮球插入式液位变送器操作说明：

1、按键操作

调零键[Z]、调整键[S]、功能键[M]
操作内容	操作方法	备注
按键开锁	同时按下[Z]和[S]键5秒钟以上，便可开锁(LCD屏幕显示：OPEN)。
PV值清零 (即零位调整)	将浮球直接置于零位上，按键开锁后，再同时按下[Z]、[S]键2秒钟以上，便可将当前PV值设置为0，(LCD屏幕显示：PV=0)	如果当前PV值与0值的偏差超出50%FS，PV值清零无效，(LCD屏幕显示：PVER)
4mA点有源迁移	按键调零：将浮球置于零位，按下[Z]键2秒钟，变送器将输出4mA电流，完成调零操作。(LCD屏幕显示：LSET)
20mA点有源迁移	按键调满：将浮球置于满位，按下[S]键2秒钟，变送器输出20mA电流，完成调满操作。(LCD屏幕显示：HSET)
变送器数据恢复	先按下[Z]键，再接通电源，继续按住[Z] 5秒钟以上，如果LCD屏幕显示OK，则说明已将变送器数据恢复到出厂时状态，松开按键便可，若LCD显示FAIL，则说明示未对变送器进行过数据备份，无法将变送器数据恢复到出厂时状态。

如果2分钟之内没有任何按键按下，变送器按键自动锁住，若要操作，需重新开锁。以上操作，使用调零键【Z】、调满键【S】即可实现，两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。

2、测量参数设置

测量参数设置时，连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C 最后按功能键确认并退出设置状态恢复显示状态。

显示内容	设置内容	操作方法
0.888 ZEPO CM	设置4mA点量程	按[Z]键选择修改的数字或小数点	按[S]键调整数值或小数点位置
100.00 SPRN CM	设置20mA点量程	同上	同上
2.000 DPMP S	设置阻尼时间	同上	同上
12.008 DISP mA	设置显示模式	按[S]键选择显示模式(显示液位、电流、百分比)
3.6 FIX C CM	固定电流输出	输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA)
