一、产品概述
UQC-C10磁翻板液位计产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。
二、UQC-C10磁翻板液位计工作原理

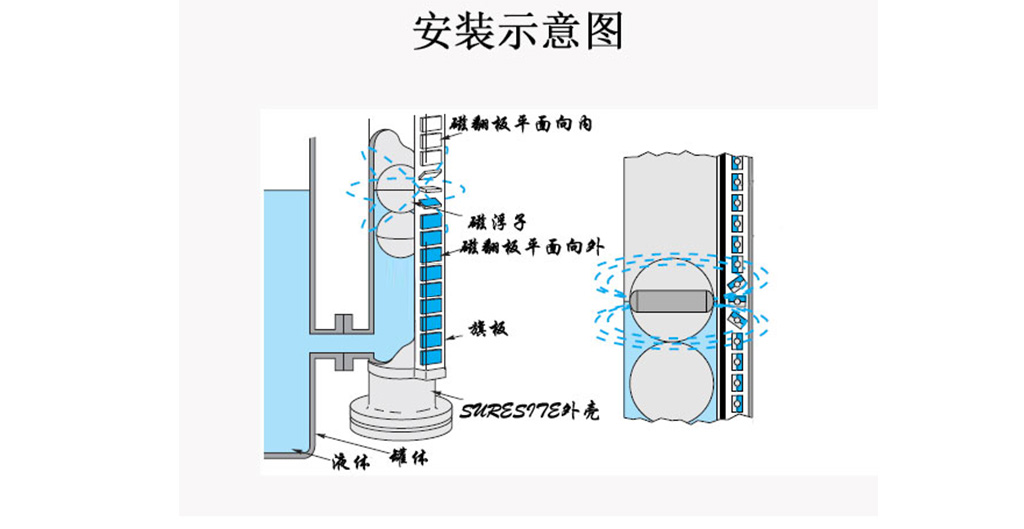

以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。磁翻板液位计的主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示白色。红色和白色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺。从而使液位的指示显得更加清晰
三、UQC-C10磁翻板液位计主要技术指标:
1、量程范围（mm）：测量范围：300～15000mm(侧装式：300～15000mm;顶（底）装式：300～6000mm)
2、介质密度（g/cm3）：0.5～2
3、介质粘度： ≤0.02Pa.S
4、工作温度℃：-40～350
5、工作压力：≤2.5MPa（普通型）
≤10.0MPa（高压型）
≤32.0MPa（超高压型）
≤2.5MPa（防腐型）
6、测量精度（mm）：≤±10
7、安装方式：侧装磁翻板液位计、顶装式、底装式
8、防护等级：IP65
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、传输方式：4～20mA 或 开关量
11、接口法兰：根据国家化工部、机械部及美制标准，可以结合用户的需要特殊定制。
注：当侧装式磁翻板液位计安能装受环境影响，空间位置L1<300订货时应明显提出。
如果您对UQC-C10磁翻板液位计选型号：
|
C
|
侧装式：C10～C23（该格只填数字）
|
|||||||||||
|
T
|
顶装式：T30～T36（该格只填数字）
|
|||||||||||
|
D
|
底装式：D40～D44（该格只填数字）
|
|||||||||||
|
|
O
|
盲板法兰，不配排污阀
|
||||||||||
|
|
L
|
液位计底部配排污阀
|
||||||||||
|
|
O
|
无液位报警开关
|
||||||||||
|
|
H
|
高位报警开关AK－3型，有记忆功能，故障不排除，信号不清除
|
||||||||||
|
|
L
|
低位报警开关AK－3型，有记忆功能，故障不排除，信号不清除
|
||||||||||
|
|
B
|
高位、低位报警开关全配，有记忆功能，AK－3型和AK－4型
|
||||||||||
|
|
G
|
高位报警开关，区域型报警AK－1型
|
||||||||||
|
|
D
|
低位报警开关，区域型报警AK－1型
|
||||||||||
|
|
Q
|
高位、低位报警开关全配，区域型报警AK－1型贰台
|
||||||||||
|
|
S
|
高位和低位一体化型报警开关，区域型报警AK－2型
|
||||||||||
|
|
O
|
无液位控制开关
|
||||||||||
|
|
H
|
上限控制开关，单点干簧CK－1型
|
||||||||||
|
|
L
|
下限控制开关，单点干簧CK－1型
|
||||||||||
|
|
B
|
上限、下限控制开关全配，单点干簧CK－1型贰付
|
||||||||||
|
|
W
|
上限、下限控制开关一体化，双点干簧CK－2型
|
||||||||||
|
|
T
|
上限控制开关，霍尔型传感器CK－3型
|
||||||||||
|
|
L
|
下限控制开关，霍尔型传感器CK－4型
|
||||||||||
|
|
E
|
上限、下限控制开关全配，霍尔型传感器CK－3型贰付
|
||||||||||
|
|
C
|
上限、下限控制开关一体化型，霍尔型传感器CK－4型
|
||||||||||
|
|
O
|
无远传变送器装置
|
||||||||||
|
|
R
|
配LB型捆绑式变送器，输出二线制4－20mADC
|
||||||||||
|
|
O
|
普通防水型
|
||||||||||
|
|
B
|
本质安全型ibⅡCT4，可配齐纳安全栅或IS4041－Ex隔离栅
|
||||||||||
|
|
Bd
|
隔爆型dⅡBT4
|
||||||||||
|
|
O
|
不配远传显示仪表
|
||||||||||
|
|
A
|
数字，光柱显示调节报警仪 XGTH－510（竖式）
|
||||||||||
|
|
B
|
数字，光柱显示调节报警仪 XGTA－810（横式）
|
||||||||||
|
|
C
|
数字显示调节报警仪 XMTA－810（横式）
|
||||||||||
|
|
E
|
双光柱液位显示仪 XGH－202（竖式）
|
||||||||||
|
|
D
|
智能型液位/容量（重量）显示调节仪 XMT－620（横式）
|
||||||||||
|
|
－□□□□
|
测量范围（mm）
|
||||||||||
|
|
－□□
|
介质密度（g/cm3）
|
||||||||||
|
|
|
D
|
开口常压容器
|
|||||||||
|
UQC－C 侧装式 O L W R B A－□□□□－□□－□
|
□
|
工作压力（Mpa）
|
||||||||||
