UHZ-517C10/C10A是最常用的侧装式磁性翻柱液位计，适用于工艺操作压力≤1.875MPa，工艺温度低于200℃的液体介质的液位测量，全过程测量无盲区，显示醒目，指示直观，且测量范围大，可选配三磁液位开关，实现液位或界位上下限报警和控制，也可配液位变送器，可将液位、界位信号转换成4～20mADC标准信号。
◆ UHZ-517C10/C10A磁性翻柱液位计型 号：UHZ-517C10/C10A

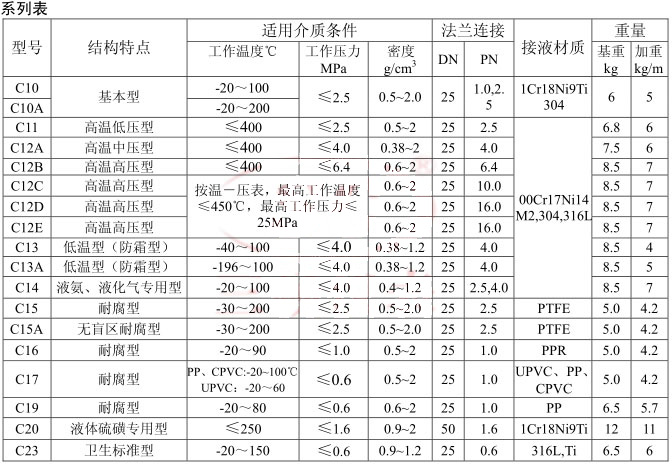

◆ UHZ-517C10/C10A磁性翻柱液位计参 数：UHZ-517C10/C10A、UHZ-517PC10/C10A、基本型、BK-1/Ex三磁开关、-20～100℃/-20～200℃
UHZ-517C10/C10A磁性翻柱液位计产品选型
|
UHZ-517□□□ |
磁翻柱液位计 |
|||||||||||
|
|
O |
盲板法兰，不配排污阀 |
||||||||||
|
L |
液位计底部配排污阀 |
|||||||||||
|
|
G |
BK-1Ex三磁驱动液位开关 |
||||||||||
|
GH |
BK-1Ex高温型四磁液位开关 |
|||||||||||
|
|
□ |
控制点数（液位开关数量） |
||||||||||
|
|
R |
LB型变送器，输出信号4~20mA 两线制 |
||||||||||
|
R1 |
LB型变送器，HART通讯，输出信号4~20mA 两线制 |
|||||||||||
|
R2 |
AT200磁致伸缩液位变送器，输出两线制4~20mA |
|||||||||||
|
R3 |
AT201磁致伸缩液位变送器，输出三线制4~20mA |
|||||||||||
|
R4 |
AT202高温型磁致伸缩液位变送器，两线4~20mA |
|||||||||||
|
R5 |
AT203高温型磁致伸缩液位变送器，输出三线制4~20mA |
|||||||||||
|
|
D |
隔爆型 ExdⅡBT4~T6 ExdⅡCT4~T6 |
||||||||||
|
E |
本安型 ExibⅡCT4~T6 |
|||||||||||
|
EF |
本安型带安全隔离栅 |
W |
加宽型磁翻柱面板 |
|||||||||
|
|
J1 |
活动式加热夹套 |
J2 |
套管型加热夹套 |
||||||||
|
J3 |
盘管型伴热装置 |
J4 |
深度真空绝热保温夹套 |
|||||||||
|
J5 |
深度真空绝热保温夹套&复合式加热夹套 |
|||||||||||
|
J6 |
自限温电热带伴热装置 |
|||||||||||
|
|
□□□□ |
安装高度mm（侧-侧安装无此项） |
||||||||||
|
|
□□□□ |
测量范围（M） |
||||||||||
|
|
□□□□ |
介质密度kg/m3 |
||||||||||
|
|
□□□ |
标称压力Mpa/LB |
||||||||||
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|
|
|
UHZ |
L |
G |
2 |
R |
D |
J1 |
1500 |
1200 |
810 |
20 |
选型举例 |
|
|
UHZ |
|
|||||||||||
