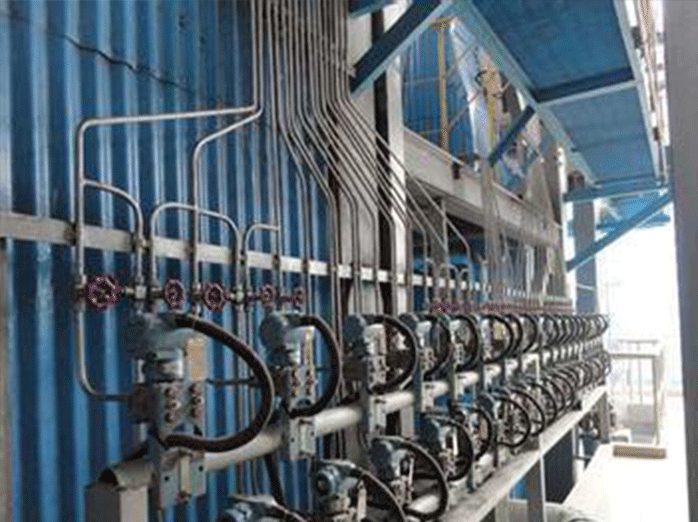

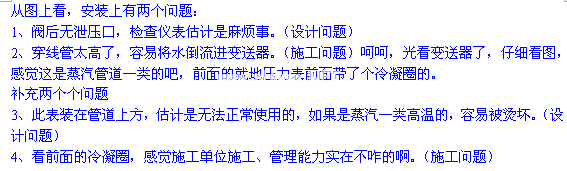

其实看压力变送器的安装构造是否正确，光看图不能说明太多问题，只能挑选图片能表现出来的错误。比如根据这个现场图片，可以看出压力变送器的安装可能有两个方面的错误：
第一个：阀门后面没有设计出泄压口，这对于以后的仪表检修保养是不利的，属于明显的设计问题。
第二个：从图片中可以看出，穿线管安装的有点过高，容易将液体倒流回变送器，一旦倒流，则会影响变送器的测量，有人说这个是现场施工问题，其实这也可能是设计问题。因为一般施工安装都是根据设计图纸来的。
通过资料显示，图片中管道内的介质是自来水，客户说通径是DN300。那么按照压力变送器的常规厂家要求或行业标准或常识，变送器应该安装在管道的侧面或者下部。
【客户】：那么我安装在底部，行不行？
【仕乐克仪表】：明显不可以，只有安装在管道侧面或者下部，安装在底部，则会容易造成堵塞。而且根据图片提供，很大可能是压阻式压力表变送器。
第三个：现场的导压管和阀门太粗了，有点大材小用的感觉。

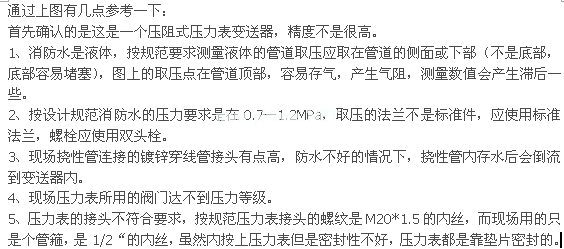

如果管道内是消防水呢，那又会如何？
