摘 要:利用单法兰液位计代替双法兰毛细管差压变送器对结晶颗粒、黏度大、易凝固的液体进行测量，可达到减少投资、节约成本的目的，文章介绍了单法兰液位计的适用情况及安装方式。
概述
目前，测量物位的方法很多，但在化工生产过程中，存在着许多特殊的环境介质，对这些具有腐蚀性或含有结晶颗粒、黏度大、易凝固的液体不易用普通差压变送器，因介质往往把取压元件腐蚀或堵塞，无法测到准确液位。通常情况下采用双法兰毛细管差压变送器就能很好地解决这一问题。但由于双法兰毛细管差压变送器价格昂贵，投资较大。由此采用单法兰代替双法兰毛细管差压变送器来达到生产测量的要求，节约成本 40%。
1 在不同液位测量中的替代和安装
双法兰毛细管差压变送器一般用于密闭容器的液位测量上。而在正常情况下，液位不会到达容器顶部，这样就为单法兰差压变送器代替双法兰差压变送器提供了可性。
在不同的介质和环境下，其替代和安装方式是不同的，有代表性的有以下两种。
1． 1 对于中温以下无腐蚀或含有杂质颗粒的介质
在这种介质下，用单凸法兰差压变送器来替代双法兰毛细管差压变送器。

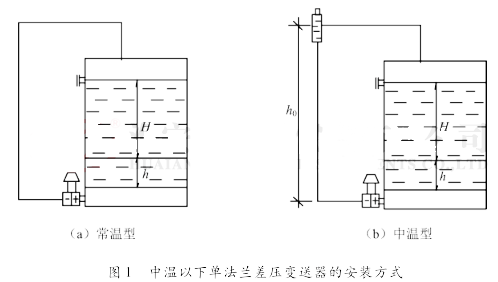

在常温下，如图 1(a)，变送器的正压室凸法兰与容器的低端法兰相连，将容器的高端法兰用盲板堵死。在容器顶部做一取压口，用导压管与变送器的负压室相连。
变送器的量柱为:L = Hρ;零点迁移量为:L 0 =hρ;在最低液位时，作用于变送器的静压为:△p =hρ;在最高液位时，作用于变送器的静压为:△p = Hρ+ hρ
其中:H，最高液位和最低液位的高度差;h，最低液位到变送器低端法兰中心线的高度;ρ，容器内介质的密度。
在中温度下 ，如图 1(b)，将在容器顶部的取压管与变送器之间加一隔离罐，加装隔离液，这样就避免了对变送器的损坏。变送器的量程不变，零点迁移量为:
L 0 = hρ － h 0 ρ 0其中:h 0 ，隔离液高度;ρ 0 ，隔离液密度。
1． 2 对于腐蚀性强、黏度大的介质及高温介质

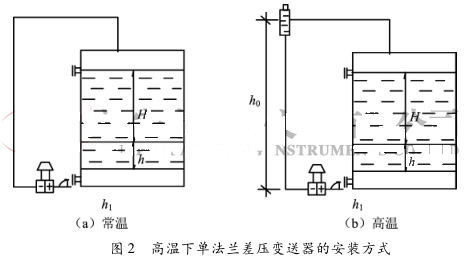

在这种情况下，用单法兰毛细管差压变送器来替代双法兰毛细管差压变送器。在常温下，如图 2(a)所示，将法兰毛细管与容器的低端法兰连接，从容器顶部取一导压管与变送器负压室相连。
变送器的量程为:L = Hρ ;零点迁移量为:L 0 =hρ + h 1 ρ 1 ;在最低液位时，作用于变送器的静压为△P = hρ + h 1 ρ 1 ;在最高液位时，作用于变送器的静压为:
△p = Hρ + hρ + h 1 ρ 1
其中:h 1 ，变送器正压室中心线相对容器低端法兰中心线高度;ρ 1 ，变送器毛细管内介质密度。在高温下 ，如图 2(b)，在变送器与取压管中间加装隔离罐，以避免高温对变送器的损坏。注意，这时所选用的隔离液为在此温度下不沸腾的介质。
变送器的量程不变 ，零点迁移量为:L 0 = h 1 ρ 1 +hρ － h 0 ρ 0
2 结束语
在不同的介质和环境下，用单法兰差压变送器（单法兰液位计）替代双法兰毛细管差压变送器进行液位测量，需根据温度高低、腐蚀性强弱、黏度大小等因素来选择安装连结的方式，并加装相应的设施。
