1151系列电容式变送器有一个可变电容的传感组件, 称为“δ”室。该传感器是一个完全封闭的组件。过程压力、差压通过隔离膜片和灌充液硅油传到传感膜片引起位移, 传感膜片和两电容极板之间的电容差由电子部件转换成( 4~20)mA的两线制输出的电信号。
1151电容式压力变送器的故障部位一般分为两类: 传感器故障和电子检测及放大转换故障。传感器一般不易出现问题, 在按上述方法检测正常的情况下, 一般不用怀疑。应重点检测电路部分。1151电容式差压变送器的故障现象主要有以下几种:
1.输出过大
在没有压力( 差压) 的情况下, 变送器输出电流(mA)数过大, 有时超量程, 调整零点及量程电位器不起作用。出现此故障的电路部分较多, 且经常损坏的是电路的后极, 即电流控制放大器到电流控制输出部分。其结构如图2所示
IC3 为电压放大器经V17 转换为mA输出。用万用表直流电压挡测IC3 的3脚电位值, 调节量程或零点, 3脚电压应有变化, 说明前极回路正常。同时测量6脚输出应有放大的电压信号输出。从而判断IC3 及外围偏置回路是否正常。若6脚电压始终很高( 接近电源电压) , 则可判断为IC3 损坏, 更换同型号LM308即可。若IC3 正常, 则用万用表测量V17、V18 是否击穿。在实际检测中, 经常遇到V17、V18击穿致使输出过大。
2.输出过小或无输出
检查加到变压器两端的电压是否正常; 集成运算放大器两端电压是否正常; 判断振荡电路是否起振; 量程、零点、电位器调节电压是否变化及15Ω量程负载电阻是否损坏。用检测输出过大的方法检测后极电路, 判断后极电路是否正常。
3.输出不稳定
检查变压器是否有间歇性的短路、开路和多点接地的现象; 检查加到变压器的电压是否稳定正常; 稳压电路是否正常; 检测各个稳压二极管、测试振荡频率是否稳定; 电路板有无虚焊。
4.输出非线性

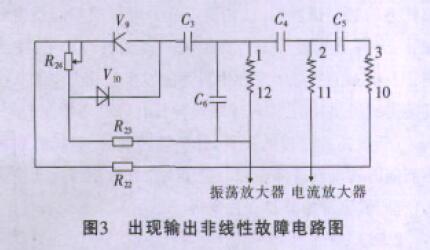

此类故障出现的相对多一些且检测难度大, 电路中各个部分参数变差都可能引起此类故障。但其主要出现在非线性调整电路部分。其电路如图3所示。
用万用表电阻挡检测二极管V9、V10、线形电位器R24、电阻R23、R22 及C3、C6、C4 是否正常, 调节R24 输出是否有相应变化, 以上元件的损坏经常引起线性不好。
1151系列电容式压力、差压变送器在长期的运行工作中, 出现的故障五花八门。在处理故障时应通过周密细致的观察、分析, 确定故障的大体位置及解决步骤, 再动手调试及检测, 这样就可以取得事半功倍的效果。此外, 在此提醒使用单位注意, 仪表在维修后一定要经过调校和检定合格后, 才可投入正常的使用。
