在余热锅炉锥部安装压力变送器防止灰斗堵塞的详细说明

在生产中发现，新安装的锅炉施工后部分未清除干净的金属残渣或因停炉后锅炉内部结露等原因，经常引起灰斗堵料架空，造成锁风喂料机空转。而锁风喂料机正常运行和空转时电流变化很小，中控操作员和现场岗位人员很难判断。为此，我们在余热锅炉锥部安装压力变送器，防止灰斗堵塞。

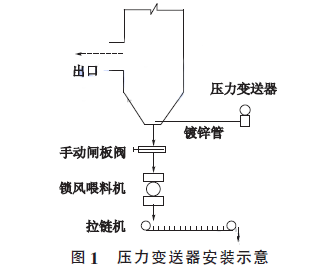

   以窑尾SP 炉为例，改进方法见图1。在锅炉锥部法兰向上5~10cm 处开一小孔，用Ф15 的镀锌钢管向内伸入约5cm 与锥体密封焊接， 另一端接到一量程为-8kPa 的压力变送器上，接头要密封严实。压力变送器的信号接入DCS 系统， 在中控室DCS 系统的工艺流程图上实时显示压力数值。系统正常运行时锥部压力值一般在-5.7kPa 左右。当锥部发生堵料时，积灰埋住压力变送器取样口，压力会低于-4kPa（经验值），工艺流程图上的锥部压力数值由正常的绿色变为红色，及时提醒操作员进行处理。如果系统刚开始投入时，系统负压会较低，此时的红色报警信号操作员可不必处理。

  通过两年的使用情况来看，与在锥部安装压力变送器、料位仪等装置比较，具有投资少(约2 600 元)、安装维护简单和报警及时等优点。
