如何借用双法兰液位变送器测出液态对象的密度

作时间:2014-07-23  来源:  作者:

 在化工厂的技术出产中,咱们经常会遇到一些技术需求时间丈量液体密度并加以操控,由于有些介质的密度会跟着技术温度的改变而改变,然后发生不一样的出产成果,所以关于液体密度的丈量与操控也是非常重要的。那么本文所评论的即是怎么使用双法兰液位变送器测出液体密度。

        首要双法兰液位变送器是根据双法兰安装的差压变送器经过差压丈量计算显示出液位,常规的以百分比来显示,所以就称之为双法兰液位变送器。并且关于液位的丈量和耐腐蚀、耐高温方面具有非常好的可靠性,所以双法兰液位变送器在化工液位丈量这一方面也对比常见。

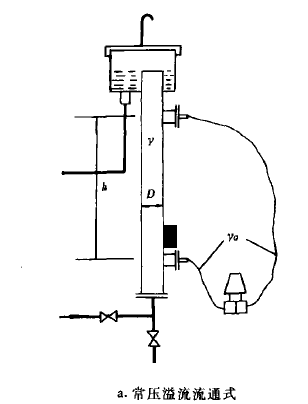

       当使用双法兰液位变送器丈量液位的时分,它的取压法兰一定要装在液体上升流向的笔直管道上。如下图所示:
常压溢流流通式


       丈量管道上、下两个取压口之间的压力差包括下面几个有些,即:P0=Ph+Pf+Pt,式中Po等于两个取压口之间的总压降,单位是mmH2O;而Ph是两个取压口之间的静压将,单位也是MMH2O;咱们再看下面一个公式:Ph=yh,其间Pf是两个取压口之间的内摩擦静压力降,然后接着用这个公式:Pt=fV2yh/2gD,其间f是摩擦系数,V是丈量筒内的介质流速,y是被测液体密度,h是丈量筒两个取压口的中间距,D是丈量筒内径,g是重力加速度。

在实践的现场操作中,通常使用常压的密度丈量筒,有的现场有条件地的能够添加流量定值调理体系,便利操控流量,确保密度的平衡。当技术现场要测密度的液体流量变大时, 将密度流体管装在法兰取压口的支管上进行控制。
注明,仕乐克仪表文章均为原创,转载请标明本文地址
