我们知道双法兰差压变送器的正确规范安装以及与安装方式对应量程、上限、下限的计算和设置决定了液位测量的正确性和准确性。根据双法兰变送器的特点，对变送器位于两个法兰中间、下部法兰下方和上部法兰上方等3 种安装以及安装方式对应的参数计算和设置方法进行比较分析。

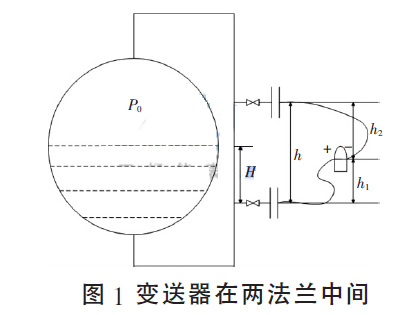

1.1 变送器安装在两个法兰中间
压力变送器的安装高度在两个法兰中间，变送器的正压测接下部法兰，负压侧接上部法兰，这种安装方式符合工作人员的习惯及常识，如图1 所示。
图1 中，H 为高加内的实际液位；h 为高加内的上部法兰和下部法兰之间的距离；
h1为变送器负压侧和高加上部法兰之间的高度；h2为变送器正压侧和高加下部法兰之间的高度；
P0为设计工况下高加内的压力；ρ 水为设计工况下高加内水的密度；ρ 介为毛细管内所充介质的密度。
在高加内水的高度为H 时，其变送器正压测所受的压力为：
P+=P0+ρ水gH-ρ介gh2
变送器负压侧所受的压力为：
P-=P0+ρ介gh2
所以，变送器正负压侧的差压：
ΔP=P+-P-=ρ水gH-ρ介gh2-ρ介gh2=ρ 水gH-ρ 水gh；当液面最低H=0 时，ΔP1=-ρ 介gh；当液面最高H=h时，ΔP2=-ρ水gh-ρ介gh。
所以变送器要做负迁移，迁移量：
A=-ρ介gh
所以变送器需要校验的量程为：
L=ΔP2-ΔP1=ρ水gh
利用手操器将变送器的零点设置为-ρ介gh， 满点设置为ρ 水gh-ρ 介gh，其对应输出为4~20mADC。

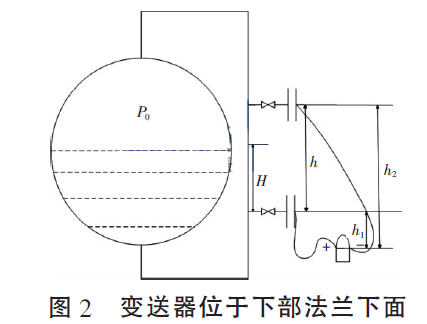

1.2 变送器安装在两个法兰下方
变送器位于下部法兰下面，和图1 一样使用常用的高压侧接下面、负压侧接上面的引压方式，变送器的布置和常规电厂高加液位测量以及常见密闭容器测量液位一样，如图2 所示。这种安装方式一般需要把变送器布置于容器所在平台的下一层。
变送器正压侧所受的压力为：
P+=P0+ρ介gH+ρ 介gh2
变送器负压侧所受的压力为：
P+=P0+ρ介gh2
所以，变送器正负压侧的差压：
ΔP=P+-P-=ρ水gH-ρ介gh2-ρ介gh2=ρ水gH-ρ水gh
当液面最低H=0 时，ΔP1=-ρ介gh;当液面最高H=h时，ΔP2=-ρ水gh-ρ介gh。
所以变送器要做负迁移，迁移量：
A=-ρ介gh
所以变送器需要校验的量程为：
L=ΔP2-ΔP1=ρ水gh
利用手操器将变送器的零点设置为-ρ介gh， 满点
设置为：ρ水gh-ρ介gh，其对应输出为4~20mADC。

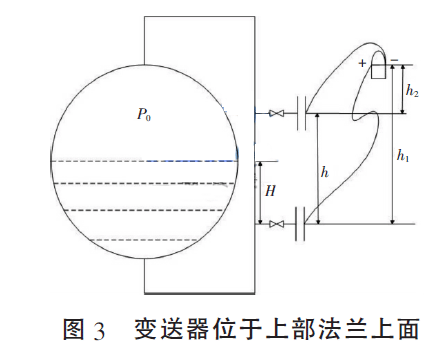

1.3 变送器安装在两法兰上方
变送器位于上部法兰上面，引压方式和上述两种方法一致，如图3 所示，但这种布置方式很少用到。
变送器正压侧所受的压力为：
P+=P0+ρ水gH-ρ介gh2
变送器负压侧所受的压力为：
P-=P0+ρ 介gh2
所以，变送器正负压侧的差压：
ΔP=P+-P-=ρ水gH-ρ介gh2-ρ介gh2=ρ水gH-ρ介gh
当液面最低H=0 时，ΔP1=-ρ介gh；当液面最高H=h
时，ΔP2=-ρ水gh-ρ介gh。
所以变送器要做负迁移，迁移量：
A=-ρ介gh
所以变送器需要校验的量程为：
L=ΔP2-ΔP1=ρ水gh
利用手操器对变送器的零点设置为-ρ介gh， 满点
设置为：ρ水gh-ρ介gh，其对应输出为4~20mADC。
